产品深度介绍

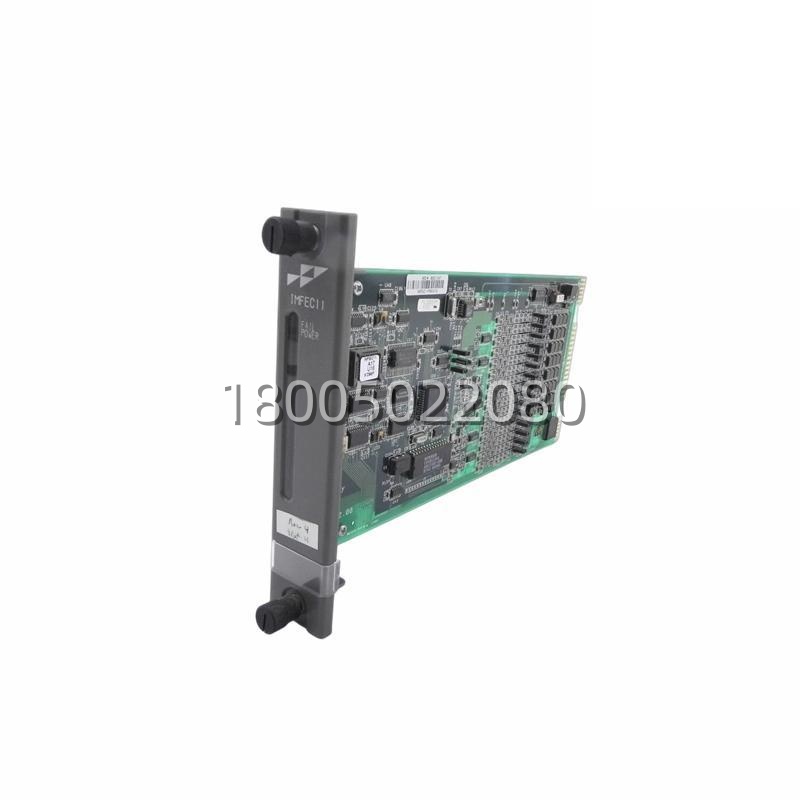

Infi 90 机柜里，要把现场 15 路 4-20 mA 变送器信号和几台 Bailey Fischer & Porter 智能变送器一起接入系统——这种”常规模拟量 + FSK 智能仪表”混合采集的场景，ABB IMFEC11 就是为它量身定做的。它在 ABB Bailey 官方手册里的定位很明确：Field Equipment Communication module with 15-channel analog input and FSK slave interface 。
这块板卡的特殊之处在于”双模”：15 个输入通道每个都可以通过跳线（J6–J20）独立配置为电流型（4-20 mA）或电压型（1-5 V / 0-1 V / 0-5 V / 0-10 V / ±10 V） ；同时板载 FSK 解调电路可以直接挂 Bailey F&P 智能变送器，走点对点模式或 FSK 现场总线模式（一条 FSK 链路最多串 15 台智能设备），读取测量值、量程、诊断信息，不需要额外加通信卡 。说白了，一块 IMFEC11 把”普通 AI 采集”和”智能仪表通信”两件事都干了——这对化工厂、电厂那些既有老式 4-20 mA 变送器、又逐步上智能 F&P 变送器的改造项目，价值非常实在 。
💡 选型时容易踩的一个坑：IMFEC11 是 IMFEC12（纯 AI 版）的增强版，同时直接替代更老的 IMFBS01（不支持 FSK 基带通信） 。如果现场只有常规模拟量、没有 FSK 智能变送器，用 IMFEC12 更经济；如果是混合场景或要做 IMFBS01 的升级替换，IMFEC11 是正解。
关键技术规格
以下规格综合 ABB Bailey 原厂手册与多家供应商技术资料 ，供选型参考：
| 参数项 | 技术指标 |
|---|---|
| 产品型号 | IMFEC11（别名 YIMFEC11 / IMFEC11R / PIMFEC11 / 3BSE020846R1） |
| 制造商 | ABB（原 Bailey Controls） |
| 产品类型 | 现场设备通信模块（FEC）/ 15 通道模拟输入从模块 |
| 所属系统 | ABB Infi 90、Net 90、Symphony Harmony DCS |
| 兼容控制器 | IMMFP01 / IMMFP02 / IMMFP12（MFP）；IMMFC01（MFC） |
| 配套端子板 | NTAI01（模拟输入端子单元） |
| 输入通道 | 15 路独立隔离模拟输入 |
| 信号类型 | 4-20 mA（两线/四线）、1-5 V DC、0-1 V DC、0-5 V DC、0-10 V DC、±10 V DC（每通道跳线 J6–J20 切换） |
| 分辨率 | 14 位（带极性，±8192） |
| 精度 | 4-20 mA / 1-5 V / 0-5 V / 0-10 V / ±10 V：±0.1% FS；0-1 V：±0.25% FS |
| A/D 更新率 | 模拟量 5 次/秒 |
| 输入阻抗 | 电流输入 ≤250 Ω；电压输入 ≥10 MΩ |
| 隔离电压 | 通道间 / 通道-系统侧：1500 V AC 光电隔离（部分资料记为 500 V DC，以手册为准） |
| FSK 通信 | 支持 Bailey F&P 智能变送器协议；点对点模式与 FSK 现场总线模式；速率 1200 bps 半双工；单链路最多 15 台设备 |
| 智能诊断 | 板载微处理器实现通道级故障自检、断线检测、超量程报警、FSK 链路异常监测，实时上报主控制器 |
| 安装方式 | Infi 90 标准机架（MMU）单插槽安装，支持热插拔 |
| 供电 | 系统背板供电：+5 V DC（85 mA）、+15 V DC（25 mA）、-15 V DC（20 mA）；总功耗约 130 mA / ≤3 W |
| 尺寸（宽×高×深） | 约 36 × 315 × 178 mm（依据 Manualslib 原厂手册与主流供应商数据） |
| 重量 | 约 0.5 kg |
| 前面板指示 | POWER/FAIL LED + 状态指示，故障代码上报系统 |
| 工作温度 | 0°C 至 +55°C（非冷凝） |
| 存储温度 | -40°C 至 +85°C |
| 防护等级 | IP20（机柜内安装） |
| 市场状态 | ABB 原厂已停产（Discontinued），市场以库存件/拆机件/翻新件为主 |
