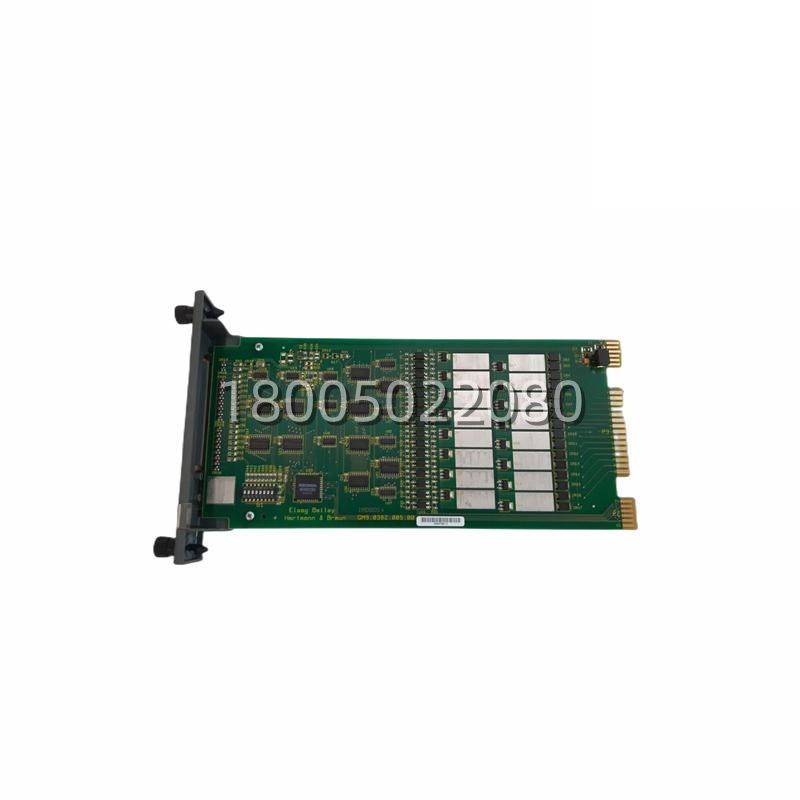

产品核心摘要
- 型号 (Model): IMDSM05
- 品牌 (Brand): ABB
- 系列 (Series): S200 I/O 系统
- 核心功能 (Core Function): 16路数字量输入 + 16路数字量输出
- 产品类型 (Type): 数字量I/O模块
- 成色 (Condition): 全新原装 (New Surplus)
- 关键规格 (Key Specs): 16DI / 16DO；24V DC；晶体管输出；每通道独立LED指示
产品深度介绍
IMDSM05 是一块“对称型”的数字量I/O模块——16个输入点、16个输出点，各占一半。这种设计在实际项目里很实用：一个控制柜里，往往需要读取一批限位开关、按钮的状态，同时驱动一批指示灯、小型继电器。以前的做法是单独买DI卡和DO卡，占用两个槽位。IMDSM05一张卡搞定两种功能，能省出一个槽位留给其他模块。
晶体管输出和继电器输出各有千秋。IMDSM05用的是晶体管输出，反应快、寿命长——没有机械触点，理论寿命无限。缺点是不能直接带交流负载，只能用于直流24V回路。如果你需要驱动220V AC接触器，必须在输出后面加中间继电器。这一点在选型时务必注意，我见过有人直接把接触器线圈接到晶体管输出上，模块瞬间就废了——这不是产品的问题，是选型失误。
这模块还有一个容易被忽略的点：它的输入和输出是共用同一个24V电源还是分开供电？从接线端子上看，输入侧和输出侧各有独立的供电端和公共端，实际使用时可以根据需要接同一个电源，也可以接两个完全独立的电源（比如输入用系统的24V电源，输出用现场仪表专用的24V电源），灵活性不错。
关键技术规格
| 参数项 | 规格/说明 |
|---|---|
| 产品型号 | IMDSM05 |
| 品牌 | ABB |
| 所属系统 | S200 I/O 系统 |
| 产品类型 | 数字量I/O模块 |
| 输入通道数 | 16 路（数字量输入） |
| 输出通道数 | 16 路（数字量输出） |
| 输入电压范围 | 18 ~ 30V DC（24V DC标称） |
| 输入类型 | 源型/漏型可配置（取决于公共端接法） |
| 输出电压 | 24V DC（晶体管输出） |
| 输出电流 | 单通道典型值 0.5A |
| 输出类型 | 晶体管输出（无机械触点） |
| 状态指示 | 每通道独立LED（输入/输出均带） |
| 隔离方式 | 输入/输出之间隔离（需确认具体版本） |
| 安装方式 | S200 DIN 导轨安装 |
| 供电电压 | 24V DC（通过背板总线） |
| 工作温度 | 0°C ~ +55°C |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE |
