产品核心摘要

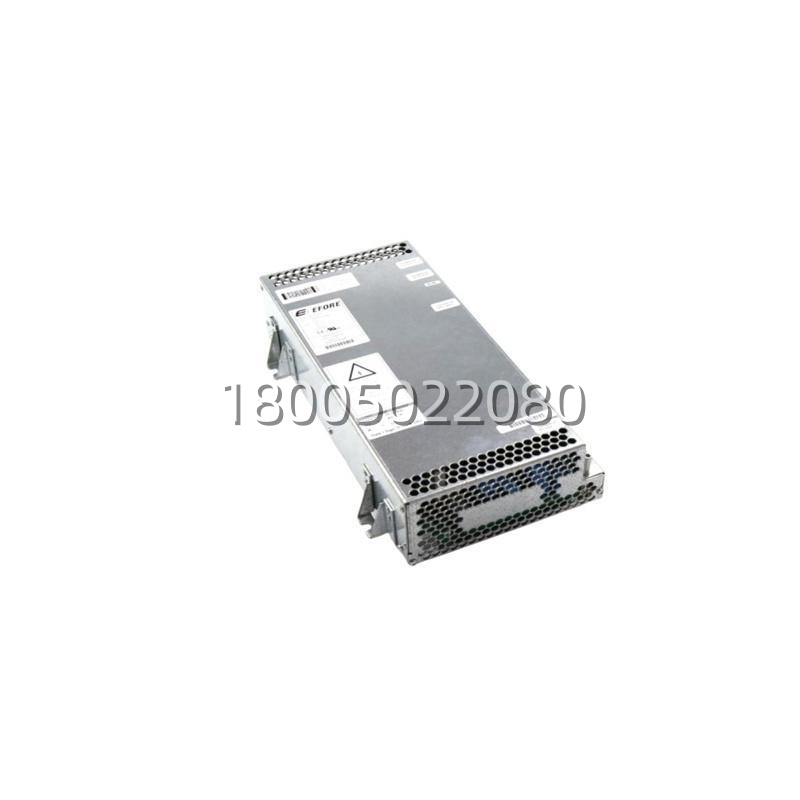

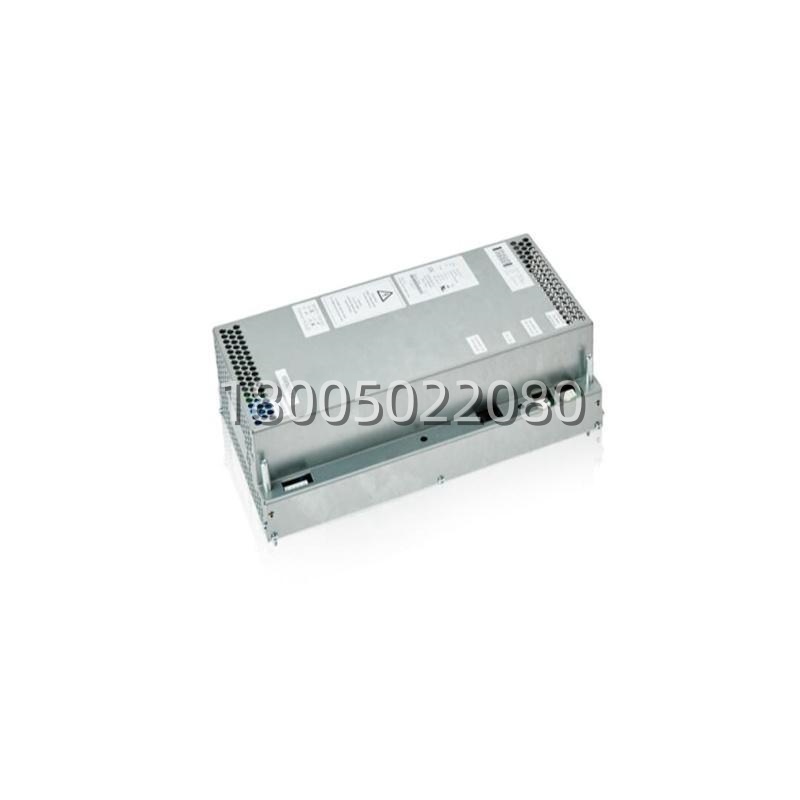

- 型号: ABB DSQC626 (3HAC026289-001)
- 品牌: ABB（瑞典/中国产地）
- 系列: ABB IRC5 单柜控制器 (SCC, M2004 平台)
- 核心功能: 控制柜 24V DC 主电源，给伺服/主轴/重载外设供电
- 产品类型: 直流电源模块 (DC Power Supply, SCC 电源家族)
- 关键规格: 100–240V AC 宽压入 | 24V DC 10A 单路出 | 效率 ≥90% | IP20
📎 成色：全新原装或翻新备件，整系已停产。家族定位：DSQC604=四路分区(PBSE1027)、DSQC626=单路 10A 大电流，同归 IRC5 SCC 电源族，但输出路数和用途不同，别替错。MU200 3HAC040656-002 疑似同柜测量/电机单元，参数以原厂手册为准。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 订货号 | 3HAC026289-001 |
| ABB 型号 | DSQC626 |
| 适用系统 | ABB IRC5 单柜控制器 (SCC)，M2004 平台 |
| 适配机型 | IRB 1200/1410/2600/4600/6700 等 IRC5 SCC 柜 |
| 输入电压 | 100–240V AC，50/60Hz，宽压 |
| 输入电流 | 最大约 3.5–5A@100-240V（以铭牌为准） |
| 输出 | 24V DC 单路，10A (240W) |
| 输出接口 | 端子排，正极/负极/PE |
| 并联 | 不支持（单柜单块或配 DSQC604 分区组合） |
| 保护 | 过压 / 过流 / 短路 / 过热，自恢复 |
| 效率 | ≥ 90% |
| 工作温度 | –10°C 至 +50°C |
| 存储温度 | –40°C 至 +85°C |
| 冷却 | 自然对流（柜内风道辅助） |
| 尺寸 (D×W×H) | 约 200 × 82 × 156.5 mm（与 604 同外壳尺寸，以实物为准） |
| 重量 | 约 2.5–2.8 kg |
| 防护 | IP20（柜内） |
| 认证 | CE / UL |
| 同系参照 | DSQC604(四路分区 PBSE1027) / DSQC662(升级替 604) / DSQC624(626 前代?) |
| 状态 | 已停产，ABB long-term service 备件通道 |
产品深度介绍
ABB DSQC626 (3HAC026289-001) 是 IRC5 单柜（SCC）里的 24V/10A 主电源，定位跟上一块 DSQC604 不一样——604 是四路分区（PC/SYS/COOL/CHARGE），管的是主控+轴计算机+风扇+电池那套”细活”；626 是单路 10A 大电流，专给伺服驱动、主轴、重载外设这种吃电流的角色供。100–240V AC 宽压输入，全球柜都能插，输出单路 24V DC 10A (240W)，效率 90% 以上，过压过流短路过热四重保护自恢复。外壳尺寸跟 604 一致（≈200×82×156.5），同柜并列装，但连接器位置和输出路数不同，604 和 626 不互替——一个分区一个单路，BOM 核清楚再下手。
