关键技术规格
网上关于DSAB-01C的规格信息存在显著分歧——核心矛盾在于该型号被描述为两种完全不同的产品：一种是大功率传动附件板（触发板），另一种是S800 I/O数字量输入模块。这种差异极大概率源于不同产品线中型号相同或相近板卡的混淆。
以下优先采信针对传动系统附件板（触发板） 的规格，该定位与产品物料号64630199、适配ACS800等信息高度吻合：
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | DSAB-01C |
| 物料号/零件号 | 64630199 |
| 品牌 | ABB |
| 产品类型 | 晶闸管/二极管触发板 / 逆变器附件板 |
| 适配传动系列 | ACS800-104 DSU整流单元、ACS880、ACS600等大功率变频器 |
| 主要功能 | 触发晶闸管脉冲输出、信号调理与状态监控、过流过热故障保护 |
| 工作电源 | DC 24V（背板供电） |
| 触发脉冲宽度 | 10-100 μs（可调） |
| 输入电压范围 | 15-30V DC |
| 绝缘设计 | 高压隔离，满足工业安全等级 |
| 外形尺寸 | 约110×75×22mm（典型） |
| 重量 | 0.2-0.6kg（不同来源标注差异） |
| 工作温度 | -25°C 至 +70°C |
| 防护等级 | IP20 |
| 认证 | CE、RoHS等工业标准 |
| 升级信息 | 从Rev.D升级至后续版本需使用专用套件64630199KIT |
产品深度介绍

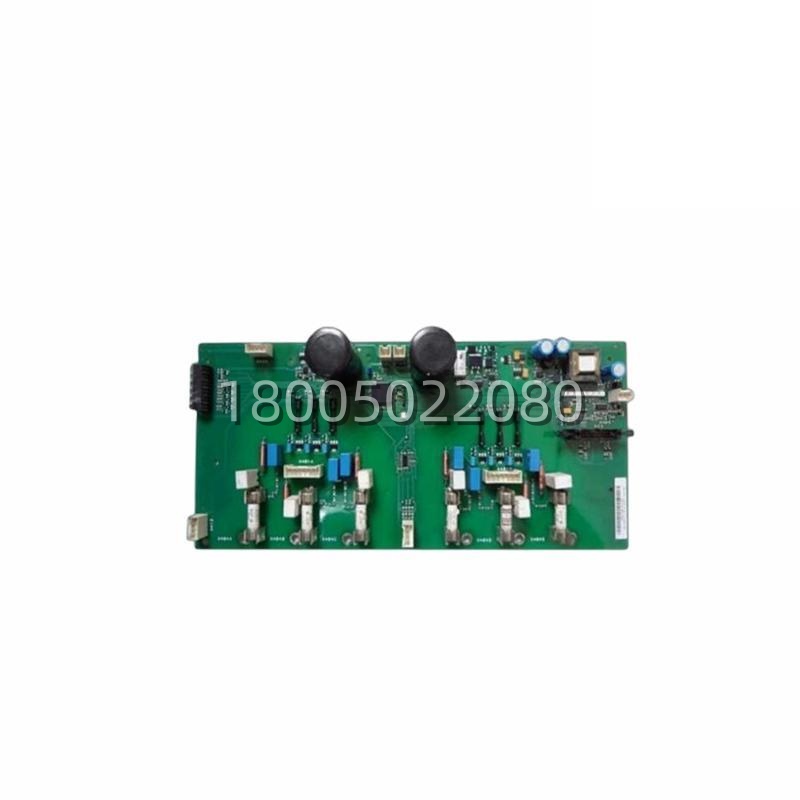

ABB DSAB-01C（物料号64630199）是一款晶闸管触发板，主要用在ABB大功率变频器系统中——特别是ACS800系列的DSU整流单元（ACS800-104）。它的核心任务是给逆变器或整流器里的晶闸管发送精确的触发脉冲，控制它们什么时候导通、什么时候关断。简单说，就是变频器里负责“开关时序”的那个部件，直接决定了功率单元的换相是否平稳。
除了发脉冲，DSAB-01C还干几件辅助活：采集电压、电流、温度这些状态信号回传给主控，同时盯着有没有过流、过热、缺相这类异常情况，一旦检出就触发保护动作。板上一般有电源、触发状态、故障这些LED指示灯，现场排查不用接电脑，看一眼灯就能大概判断状态。
