关键技术规格
以下核心参数依据魏德米勒官方数据手册整理，部分国产供应商页面存在数据矛盾（如触点电流2A/3A版本），应以官方手册为准。精确参数须以实物铭牌和原厂手册为最终标准。
| 参数项 | 规格 / 说明 |
|---|---|
| 完整料号 | 3ABD00036448（商业型号 DRM570024LT AU） |
| 实际制造商 | 魏德米勒 Weidmüller（原厂订货号7760056189） |
| 所属系列 | D-SERIES DRM |
| 触点形式 | 4CO（4组转换触点 / 4PDT） |
| 触点材料 | AgNi 镀金处理（银镍合金镀金），接触电阻≤50 mΩ |
| 额定控制电压 | 24 V DC |
| 线圈电阻 | 630 Ω ± 10% |
| 额定电流（线圈侧） | 37.8 mA |
| 额定功率 | 0.9 W |
| 持续电流（触点） | 5 A |
| 最大开关电压（AC） | 250 V AC |
| 最大开关容量（AC阻性） | 1250 VA |
| 最大开关容量（DC阻性） | 120 W @ 24 V |
| 浪涌电流 | 10 A / 50 ms |
| 动作/断开延时 | < 20 ms |
| 机械使用寿命 | 20 x 10⁶ 次开关循环 |
| 状态指示 | 绿色LED（线圈通电亮） |
| 测试按钮 | 带锁/点动双模式可配置 |
| 机械位置指示 | 有（透明外壳可见触点状态） |
| 输入-输出间耐压 | 1.8 kVeff / 1 min |
| 冲击耐压 | 6 kV (1.2/50 µs) |
| 防护等级 | IP20 |
| 工作温度 | -40°C ~ +55°C |
| 存储温度 | -40°C ~ +70°C |
| 安装方式 | 插拔式（配标准底座） |
| 外形尺寸（宽×高×深） | 21 × 27.4 × 35.7 mm |
| 净重 | 35 g |
| 认证 | CE, cURus (E312083), RoHS |
产品深度介绍

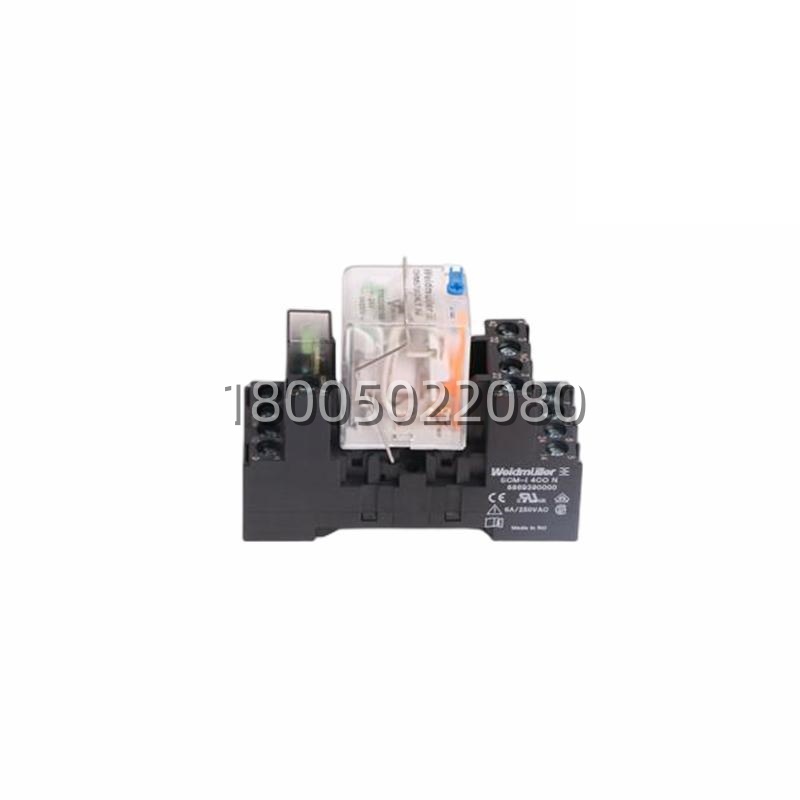

ABB 3ABD00036448（型号 DRM570024LT AU）的实际制造商是魏德米勒（Weidmüller），属于其D-SERIES DRM系列工业继电器。ABB采购后打上自己的物料号（3ABD00036448）作为配套件使用，常见于ABB的控制柜、传动系统和DCS机柜中。网上有些信息把它简单归为“ABB继电器”，但从技术角度，所有核心设计和生产都来自魏德米勒。这一点采购的时候心里有数就行，不影响使用。
核心参数得说清楚。 网上关于这个型号的数据五花八门——有的写2A，有的写3A，有的写5A。翻了一下，魏德米勒官方数据手册给的是5A持续电流，触点材料是AgNi镀金处理，接触电阻≤50 mΩ。线圈参数是24V DC、630Ω、37.8mA、0.9W。那些写2A、3A的应该是参考来源错误或不同子型号，采购核料以5A为准。
