产品核心摘要 | Product Core Brief
- 型号: ABB DRA02，部件/图号 37411-4-0369673（渠道也写作 0369673M / 0369673M-EXC 等变体标识）
- 品牌: ABB（原 Hartmann & Braun / H&B → ABB）
- 系列: Freelance 2000 分布式控制系统（DCS/PLC混合架构）的机架级部件

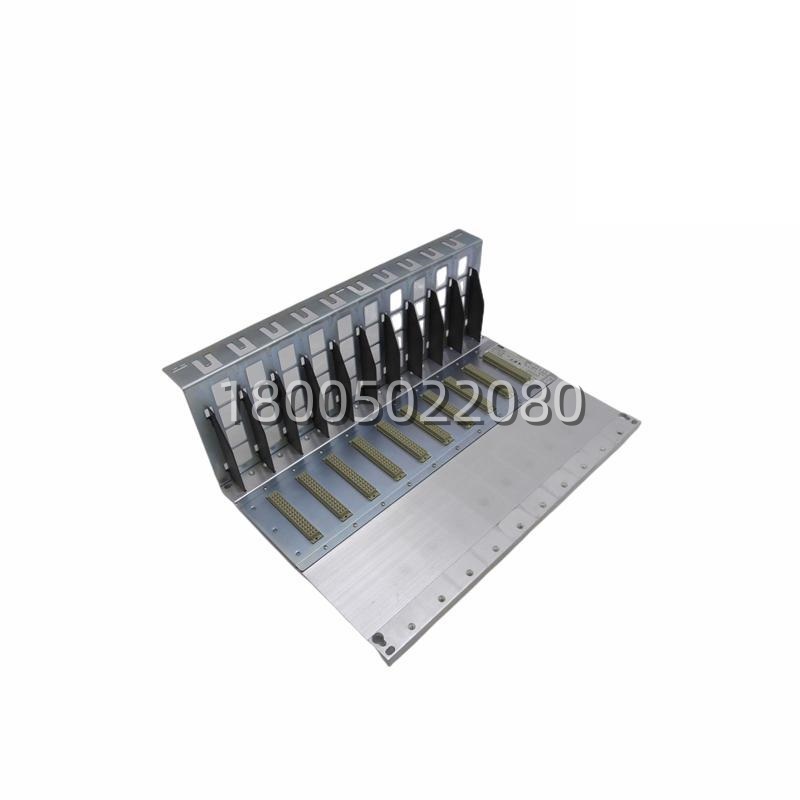

- 核心功能: 模块化卡架（Card Rack / Chassis） = 机械框架 + 导轨/导槽 + 背板总线PCB——为 DCP/DLM/DI/DO/AI/AO/DPW 等全尺寸 Freelance 2000 模块提供物理固定、电源分配、内部总线互联
- 产品类型: 机架底盘 / 背板载板（被动结构件，非有源电子模块）
- 关键规格:
- 槽位：10 槽（标准 DRA02；同系还有 DRA03 = 3槽、DRA04 = 5槽）
- 安装：控制柜内 面板/导轨固定，整体为19″机架适配的金属框架结构
- 供电：背板走 24 V DC（由机架内 DPW 电源模块注入，不是机架自身产生）
- 防护：IP20（柜内用），全金属铝框架屏蔽 EMI
- 重量级：约 4–5 kg（实心铝导轨 + 背板PCB，不是轻塑料件）
⚠️ 停产/EOL平台件：Freelance 2000 这一代机架体系 ABB 早已不再主推（新一代 Freelance 走 AC 700F/800F + S800 I/O）。DRA02 新件基本不存在，市场只有 NOS余量 / exchange单位 / 拆机清整件。
关键技术规格 | Key Technical Specifications
| 项目 | 内容 | 置信度 |
|---|---|---|
| 完整标识 | DRA02 · 图号/部件号 37411-4-0369673（变体标 0369673M / 0369673M-EXC） | ✅ 一致 |
| 设备类型 | 模块化卡架 / 背板底盘（Passive Chassis + Backplane PCB） | ✅ |
| 系统归属 | Freelance 2000（原 H&B Hartmann & Braun）DCS/PLC 混合平台 | ✅ |
| 槽位数 | 10 槽（标准 DRA02；DRA03=3槽 / DRA04=5槽） | ✅ 架构事实 |
| 可插模块 | DCP02/DCP10（CPU）· DLM01/DLM02（链路模块）· DDO01~DDO04（DO）· DDI01~DDI05（DI）· DAI01~DAI05 / DAO01（AI/AO）· DPW01/02/03（24V电源模块） | ✅ Freelance 2000 族谱 |
| 背板功能 | 并行内部总线PCB：模块间数据/地址/控制 + 24V DC功率分配 + 屏蔽地回路 | ✅ 核心 |
| 供电路径 | 机架不自带电源——24V由槽内 DPWxx 电源模块喂入背板总线，分给其余槽位 | ✅ |
| 安装方式 | 柜内固定（螺杆/角铁/19″副架），框架含模块导槽+卡扣位；不是 DIN clip-on-only（框架太重） | 现场实际情况 |
| 材质/结构 | 工业铝合金型材/板材框架 + 多层PCB背板 + 镀金/镀锡边缘连接器簧片 | ✅ |
| 失效模式（重点） | ①背板PCB铜箔/过孔腐蚀（潮湿/凝露环境→间歇性槽位掉通信）②边缘连接器簧片疲劳/氧化→接触不良③导轨变形/导槽开裂→模块插不到位④DPW电源段背板熔痕（超载/快熔选型错） | ⚠️ 这才是换机架的真正原因 |
| 尺寸参考 | 框架外形约 483mm(19″)宽级 × 254mm深 × 130–180mm高级（含导槽/面板法兰），净重约 4–5 kg | ⚠️ 以实物标尺为准，渠道”33×25×48cm”是把包装也量进去了 |
| 环境 | 柜内 IP20；工作大致 0…+55°C（受DPW和模块功耗推高局部温升）；5–95% RH 非凝露 | 典型 |
| 生命周期 | 🔴 Discontinued / Obsolete — 只能走余量 / refurb / exchange / 原厂LifeCycle渠道 | 🔴 |
