产品核心摘要

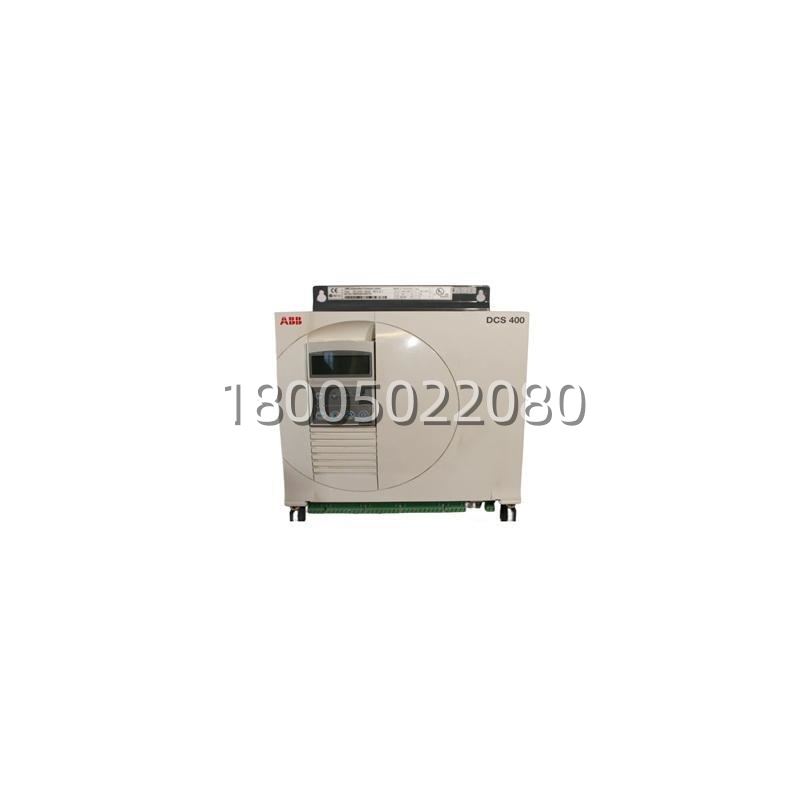

- 型号：DCS401.0020（写法变体：DCS401-0020 / DCS4010020，ABB官方以点分隔）
- 品牌：ABB（ABB Drives / 低压传动）
- 系列：ABB DCS400 系列 — DCS401 = 非回馈型（2象限/Non-regenerative）晶闸管直流传动装置
- 核心功能：全数字直流调速器——接收三相交流电，经晶闸管桥整流输出可调直流电压驱动电机电枢，同时内置IGBT励磁单元给电机励磁绕组供电；实现速度/转矩/电流闭环控制
- 产品类型：直流传动调速器（DC Drive / DC Motor Controller）——不是DCS分布式控制系统，不是PLC，不是单纯电源模块
- 关键规格：电枢连续电流 20 A DC | 三相供电 230–500 V AC ±10% | 适配电机约 9 kW @ 400V | 内置励磁单元 | IP00 | 控制面板+PC调试软件
- ⚠️ 已停产（DISCONTINUED）：ABB 官方后继产品线为 DCS800 系列；当前市场流通以 NOS 余料 / 拆机测试良品 / 翻新件为主，发货前应核对铭牌与您现存参数备份
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | DCS401.0020（Non‑regenerative / 2‑象限） |
| 产品类别 | 全数字直流传动装置 — 晶闸管相位控制电枢供电 + 内置励磁单元 |
| 电枢连续电流 I_DC | 20 A（额定工况，柜内安装条件满足时） |
| 电枢峰值电流 | ≈ 40 A（短时过载能力，典型约10s级，以实际参数组设定为准） |
| 励磁电流 I_F 范围 | 0.1 … 4 A（内置IGBT励磁，无需外配励磁变压器） |
| 主电源（功率部分） | 3相 230 … 500 V AC，±10%（符合 IEC 60038），50 Hz 或 60 Hz |
| 频率动态范围 | 50 Hz：±5 Hz / 60 Hz：±5 Hz；控制电路 45–65 Hz |
| 适配电机功率（参考） | 约 9 kW @ 400 V 电枢 / 约 12 kW @ 500 V（以电机铭牌和负载核算为准） |
| 输出电压（电枢） | 0 … 约 (√2×Vin) 可控直流（相位控制），典型应用 0–400/440 V DC级 |
| 控制模式 | 速度闭环（测速机/编码器/EMF反电动势反馈）＋电流（转矩）控制；自适应 PI 调节器；电流限幅；弱磁区扩展 |
| 斜坡/加减速 | 数字斜率发生器（加速斜坡 / 减速斜坡 / 急停斜坡，参数化设定） |
| 本地操作面板 | DCS400‑PAN‑A 类文本显示面板（参数浏览/修改/故障代码读取/实际值显示） |
| 调试工具 | PC 调试软件（Start‑up Wizard 引导式启动），RS‑232 本地连接；可选现场总线适配器 |
| I/O — 标配 | 8× 数字量输入（24 V DC 级，可组态） 5× 数字量输出（继电器/晶体管级） 2× 模拟量输入（0–10 V / 4–20 mA，12 bit incl. sign） 2× 模拟量输出（0–10 V / 4–20 mA） 1× 测速发电机输入（Tachogenerator） 1× 编码器输入（ABZ增量） |
| 可选通讯扩展 | 现场总线适配器插槽 — PROFIBUS DP / Modbus / DeviceNet 等（依您原柜实际装了哪块适配器而定；不装适配器时走 I/O硬线） |
| 保护功能 | 电枢过流 / 过压、速度反馈丢失、超速、堵转、励磁欠流、散热器过热、 watchdog 监督 |
| 保护等级 | IP00（本体开放式功率单元，依赖柜体防护 IP21/IP31+） |
| 安装形态 | 柜内螺栓安装 / 导轨支撑，功率端子在前部（铜排/大螺丝端子），控制端子上部螺丝排 |
| 外形尺寸（参考） | 约 310 × 270 × 200 mm（宽×高×深 量级，以含散热翅片的实际轮廓计） |
| 重量（参考） | ≈ 11 kg |
| 环境温度（运行） | +5 … +40 °C 满载；可降额至 +55 °C（海拔≤1000 m）；存储 -40 … +55 °C |
| 相对湿度 | 5 … 95%，无冷凝 |
| 后继/升级路径 | ABB 官方迁移方向 → DCS800 系列直流传动（模块化、集成励磁、现代总线/以太网、CoDeSys IEC 61131 编程环境） |
产品深度介绍
ABB 是 DCS400 系列里最小的那个挡位——20A电枢连续电流，面向约 9kW级的直流电机，典型用在中小功率的拉丝机、复卷机、挤出机喂料、矿井提升辅助卷扬、印刷牵引辊这种场景。它的核心就两件事：把三相交流电变成可控直流电驱电机电枢，同时用内置IGBT励磁单元管好励磁绕组电流，整套速度/电流闭环全数字实现，面板就能改参数，不用外接电脑也能让它跑起来。
现场这台东西坏起来一般两种面孔：一是电机转不起来/转速上不去/电流限不住——多半晶闸管、快熔、或散热系统（风扇/风道堵了）的问题；二是面板报故障代码、启不动、参数漂了——这时候你真正需要的不只是一块”替换硬件”，而是确认参数备份还在不在（驱动里存的参数集就是这台电机的身份证）。换整机之前，如果能读到旧机参数菜单，把关键组（电机铭牌数据、电流环/速度环增益、斜坡时间、磁场弱化点、端子组态）抄下来或导出，新机灌进去能省半天试车。
如果您的目的不只是”买一件救急”，而是这台线迟早要现代化——DCS800 是 ABB 官方那条线，但要注意：DCS800 的安装尺寸、端子排列、控制电缆走向和通讯模块生态都变了，不能当成”拔下来换上去”的同形件。预算允许的话，现在做替换时顺手拍一套参数存档 + 记录端子排每根线号，是为将来省钱。
