产品核心摘要 | Product Core Brief
- 型号: ABB DCS400-PAN-A
- 品牌: ABB (瑞士-瑞典)
- 系列: DCS400 全数字直流调速器 (DC Governor) 操作面板系列
- 核心功能: DCS400直流传动的人机操作界面，用于参数设定、运行监控、故障诊断与调试向导
- 产品类型: 操作控制盘 (Operation Panel / Control Panel)
- 关键规格: 适配DCS400全功率段 (9–522 kW) | LCD显示 | RS232/RS485通信 | 8个预置应用宏
成色: 全新原装 (New Surplus)，非翻新
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DCS400-PAN-A |
| 适用系统 | ABB 全数字直流调速器 (9–522 kW) |
| 面板功能 | 参数设定、运行监控、故障诊断、调试向导引导 |
| 显示方式 | LCD 液晶显示 (带绿色/红色LED指示灯) |
| 通信接口 | RS232 (标准) / RS485 (可选) |
| 连接方式 | 面板连接器 X2 直插调速器本体 |
| 供电电压 | 由调速器本体供电 (115–230V AC控制电源) |
| 防护等级 | IP20 (控制柜内安装) |
| 工作温度 | 0°C 至 +50°C (需确认散热条件) |
| 调试方式 | 内置调试向导，典型调试时间约15分钟 |
| 应用宏 | 预置8个应用宏 (标准/点动/手动/自动/PID等) |
| 锁定功能 | 支持PIN码锁定 (默认密码”400″)，防止误操作 |
| 产品状态 | 已停产，ABB提供有限备件支持 |
| 交期 | 现货，下单后1–3个工作日发货 |
产品深度介绍 | Product Introduction

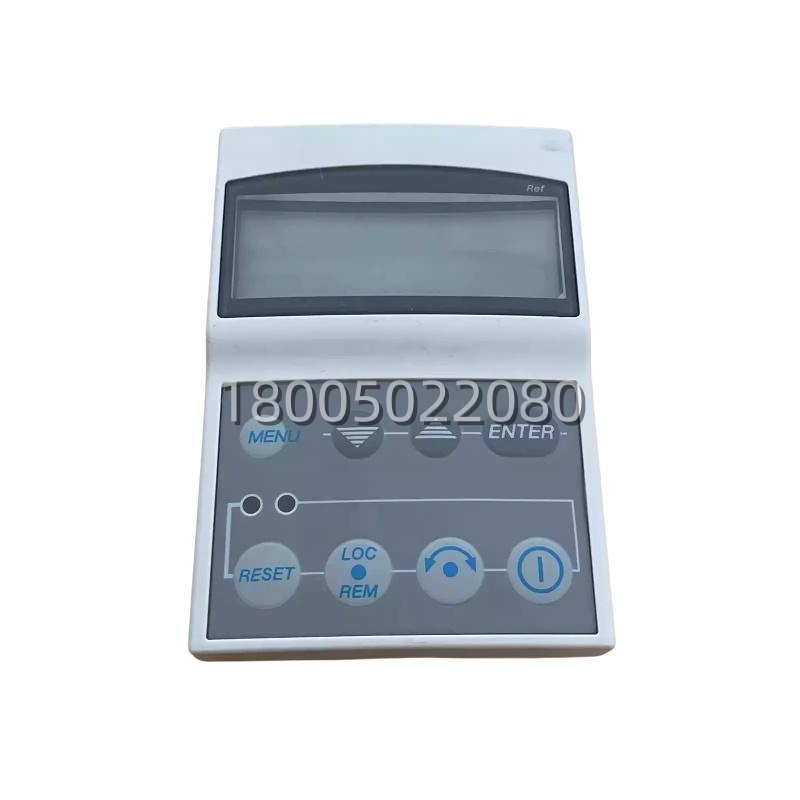

ABB -PAN-A 是系列全数字直流调速器的专用操作控制盘，相当于这台调速器的”脸面”。操作员通过这块面板完成所有日常操作：看转速、给指令、查故障、改参数。面板自带LCD屏和LED指示灯，支持RS232通信，可连接PC端DriveWindowLight软件进行离线调试。
本身是ABB上一代主力直流传动平台，功率覆盖9 kW到522 kW，供电电压自动兼容230–500V三相，无需进线变压器。励磁部分采用IGBT技术，不再需要磁场变压器和进线熔断器。PAN-A面板配合内置的调试向导，非专业人员也能在约15分钟内完成电枢、速度、磁场的自整定。面板支持PIN码锁定（默认”400″），可设为只读模式防止现场误改参数。对于仍在运行的冶金、矿山、造纸等行业用户，PAN-A是直接替换件，插上即用。
