产品核心摘要 | Product Core Brief
- 型号: ABB DCF506-0520-51-0000000 (3BSE006309R0001)
- 品牌: ABB (瑞士-瑞典)
- 系列: SDCS-FEP (Field Equipment Protector) 现场设备保护器系列
- 核心功能: 直流传动系统过电压/欠电压保护，防止直流母线电压异常损坏功率器件
- 产品类型: 保护模块 (Protection Module) — 过电压保护
- 关键规格: SDCS直流传动专用 | 母线电压监控 | 快速动作 | 3BSE006309R0001
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整订货号 | DCF506-0520-51-0000000 |
| 备件号 | 3BSE006309R0001 |
| 产品系列 | ABB SDCS-FEP (Field Equipment Protector) |
| 保护功能 | 过电压保护 (Overvoltage) / 欠电压保护 (Undervoltage) |
| 适用传动系统 | ABB SDCS 系列直流传动 (SDCS-CON, SDCS-FEM 等) |
| 监测对象 | 直流母线电压 (DC Bus Voltage) |
| 动作时间 | ≤ 10 ms (典型值，需以原厂手册为准) |
| 电压检测范围 | 依配套传动系统额定电压而定 (通常 400V~1000V DC 等级) |
| 复位方式 | 自动复位 / 手动复位 (可配置) |
| 通讯方式 | SDCS 内部总线 / 硬接线触发 |
| 供电电压 | 24V DC (由 SDCS 控制柜供电) |
| 安装方式 | DIN 导轨 / 面板安装 |
| 防护等级 | IP20 (需安装于控制柜内) |
| 工作温度 | 0°C ~ +55°C (需以原厂手册为准) |
| 认证 | CE / UL (需核对具体批次) |
| 质保 | 12 个月 (自发货日起) |
产品深度介绍 | Product Introduction

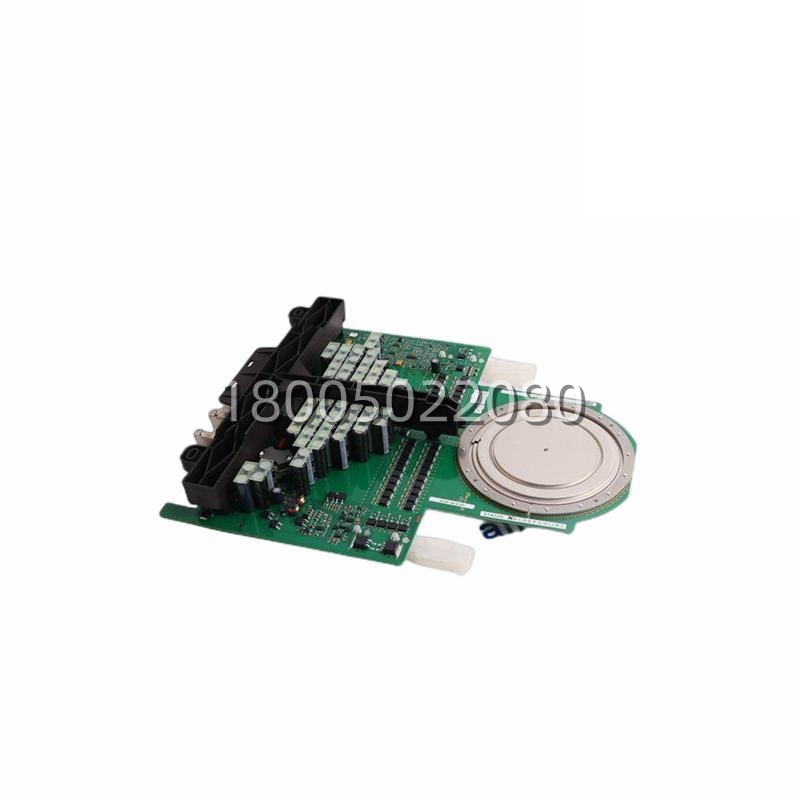

ABB DCF506-0520-51-0000000 (3BSE006309R0001) 是 SDCS-FEP (Field Equipment Protector) 系列中的过电压保护模块，专为 ABB SDCS 直流传动系统设计。它实时监测直流母线电压，当电压超过设定阈值（如制动电阻失效、负载回馈能量过大导致母线电压飙升）时，模块在 10ms 内动作，触发保护逻辑——要么跳闸关断 IGBT/IGCT，要么投入制动电阻，防止功率器件被高压击穿。
SDCS-FEP 系列是 SDCS 直流传动的”保险丝”，除了过电压保护，同系列还有过电流保护(FEP-2)、接地故障保护(FEP-3)等模块。DCF506-0520-51 对应的是 FEP-1 过电压/欠电压保护，是现场最常烧毁的模块之一——因为每次母线过压它都是第一个扛冲击的。全新原装库存，价格随市场行情浮动，支持议价，详询客服获取最新报价。
