产品核心摘要 | Product Core Brief
- 型号: ABB DCF503-0050
- 品牌: ABB（瑞士-瑞典）
- 系列: UNITROL 励磁系统 / 发电机励磁控制系列
- 核心功能: 为同步发电机提供可控励磁电流，调节机端电压
- 产品类型: 外部励磁器模块 (External Field Exciter)
- 关键规格: 可控硅整流输出 | 适配UNITROL 5000系列 | 发电机转子供电
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DCF503-0050 |
| 品牌 | ABB |
| 系列 | UNITROL 励磁控制系统 |
| 产品类型 | 外部励磁器 (External Field Exciter) |
| 适用系统 | UNITROL 5000 / UNITROL 6000 系列 |
| 整流方式 | 可控硅（Thyristor）全控整流 |
| 输出对象 | 同步发电机转子绕组 |
| 励磁电流 | 需以原厂手册为准（典型值数十至数百安培） |
| 控制信号 | 模拟量 / 数字量输入（需核对接口定义） |
| 通信协议 | Modbus / 专用励磁总线（需以手册为准） |
| 冷却方式 | 自然冷却 / 强制风冷（需核对具体版本） |
| 安装方式 | 柜内安装 |
| 工作温度 | -10°C ~ 50°C（典型值） |
| 认证 | CE / 需核对具体项目认证 |
产品深度介绍 | Product Introduction

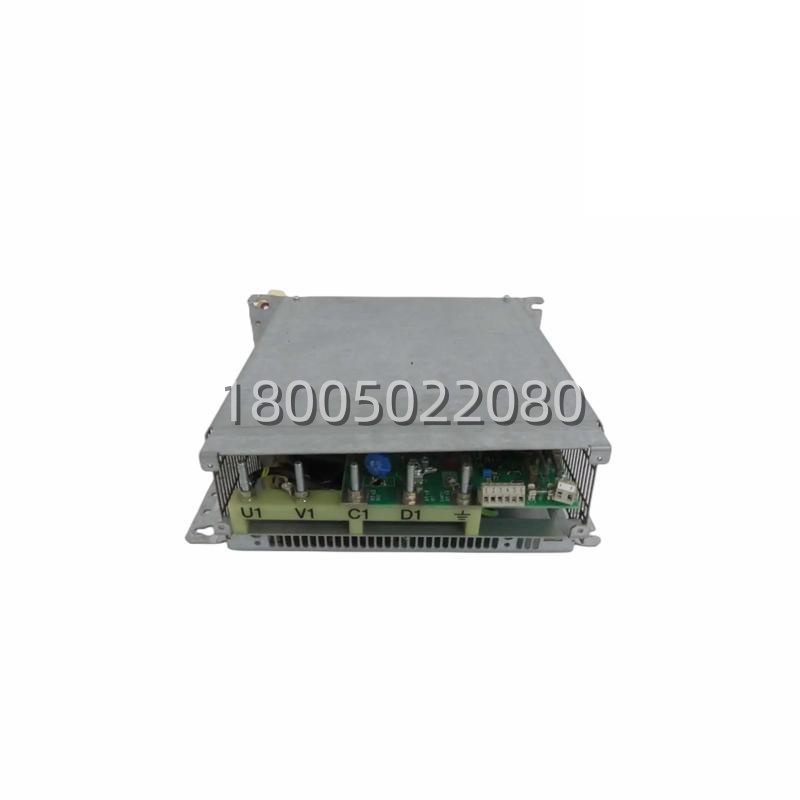

ABB DCF503-0050是UNITROL励磁系统中的外部励磁器功率模块，负责把交流电整流成可控直流电，供给同步发电机的转子绕组。简单说，它就是发电机的”电流调节阀”——电压高了减电流，电压低了加电流，让发电机输出稳定。
这个模块用的是可控硅全控整流方案，响应速度快，适合水电、火电、柴油发电机组的励磁控制。在UNITROL 5000和6000系列中，DCF503-0050是常见的功率级备件，替换时注意核对励磁调节器型号和参数匹配。相比国产励磁模块，ABB这款在长期运行稳定性上有积累，尤其是在电站这种要求连续运行的场景，备件可靠性直接影响停机损失。
