产品核心摘要

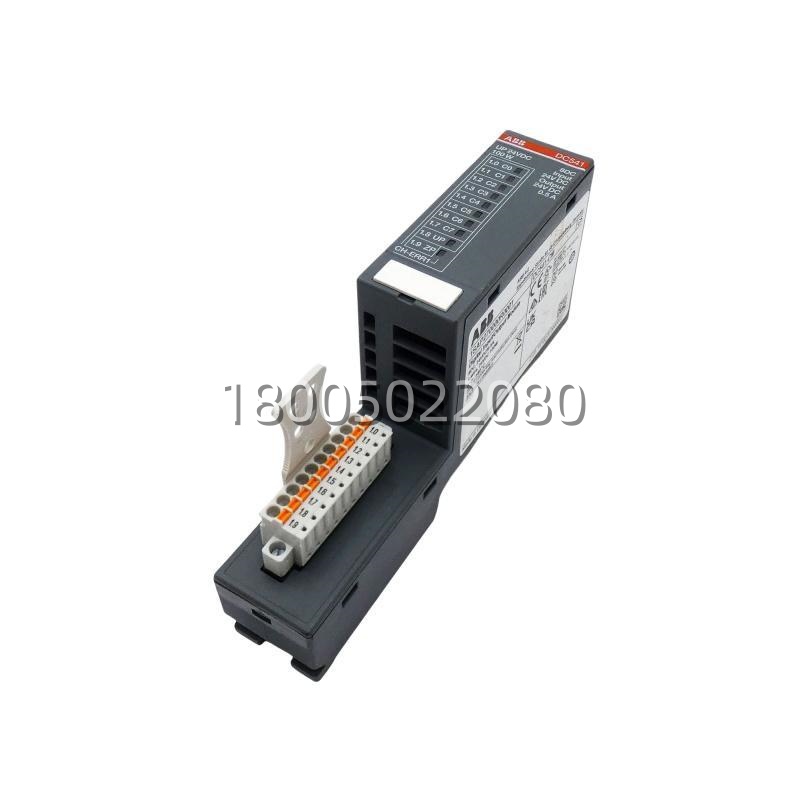

- 型号：DC541-CM（您看到的 “C2” 是渠道/铭牌附加码，ABB官方物料号以 1SAP270000R0001 为准）
- ABB订货号（Product ID）：1SAP270000R0001
- 品牌：ABB（AC500 PLC系统 — S500 I/O / 功能模块系列）
- 系列：ABB AC500 → DC541-CM 高速可配置数字I/O功能模块
- 核心功能：提供 8路可独立配置的DI/DO通道（每路可设为输入或输出），带快速计数/中断I/O能力，插在S500端子底座（TB5xx）上使用
- 产品类型：功能模块 / 可配置数字量输入/输出模块（非CPU、非通讯卡、非继电器输出型）
- 关键规格：8 × 可配置 DI/DO | 24 V DC | 晶体管输出 0.5 A/通道 | 1-wire接线 | 端子底座安装（TB5xx）| IP20
- 成色：市场流通多为全新原装库存余料（New Surplus）/测试良品——发货前核对实物标签 1SAP编号
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| ABB型号 | DC541-CM |
| 订货号（Order No. / Product ID） | 1SAP270000R0001（EAN：4016779655576） |
| 产品定位 | AC500 功能模块 — 8路快速可配置 DI/DO，含高速计数/中断I/O能力 |
| 通道结构 | 8 通道，每通道可独立软件配置为DI或DO（不是固定8入+8出；总活动通道数=8，分配由组态决定） |
| 输入侧（当通道配为DI） | 24 V DC 数字量输入，经内部光耦隔离；支持中断输入 + 快速计数器模式 |
| 输出侧（当通道配为DO） | 晶体管输出（固态开关至UP/过程电源负极），0.5 A / 通道 @ 24 V DC |
| 接线方式 | 1-wire连接，通过 S500端子底座 TB5xx 的螺丝端子排接入现场线（模块本身不直接出端子，靠底座） |
| 端子底座（Terminal Base） | 需配套使用 TB5xx系列底座（如 TB511-xA / TB521-xA等，依您的机柜BOM而定）——模块单独不接线 |
| 过程供电（UP） | 24 V DC（系统侧辅助电源，给输出级/输入回路取电） |
| LED指示 | 8 × 黄色LED（各通道信号状态 C0…C7）＋ 1 × 绿色LED（过程电压UP正常）＋ 1 × 红色LED（CH-ERR1 通道/模块错误） |
| 高速功能 | 支持模块级快速计数（捕捉较快脉冲/边沿）+ 中断I/O（事件触发响应，不依赖主扫描周期） |
| 电气隔离 | 通道侧↔内部逻辑：光电隔离（模块级隔离结构）；具体耐压测试值以手册为准 |
| 尺寸（模块本体） | 深62 × 高135 × 宽28 mm，净重 ≈ 0.085 kg（不含端子底座） |
| 防护等级 | IP20（本体依赖控制柜壳体） |
| 工作温度 | 0 … +60 °C（柜内，自然对流） |
| 存储温度 | -40 … +70 °C |
| 认证 | CE（eClass 27-24-22-05 / ETIM EC001422 — PLC功能模块类） |
产品深度介绍
（1SAP270000R0001）在AC500体系里属于”小但挑活儿”的模块——它的8个通道不是普通的循环采样DI，而是可以配成中断输入和快速计数器，用来接编码器A/B相脉冲、测速探头、飞剪定位基准、或任何需要在微秒级响应而非主扫描周期里抓边的信号。配成输出时走的是晶体管（固态）开关，0.5A/通道够推小型继电器线圈、指示灯、电磁阀先导级，但别把它当机械继电器模块用，感性负载必须做续流/钳位处理。
现场最容易踩坑的一件事：——它坐在一个S500端子底座（TB5xx）上面，所有的现场线都拧在底座的螺丝端子上。换模块时你把旧模块从底座上拔出来、把新模块插回去就行，不要拆底座上那排端子接线（除非端子本身也老化裂了）。如果您现在的故障现象是某个通道”数值抖”或”计数偶尔跳”，别急着判模块死刑——先查底座插座簧片氧化和现场屏蔽接地，很多时候换模块治标不治病。
