产品核心摘要 | Product Core Brief

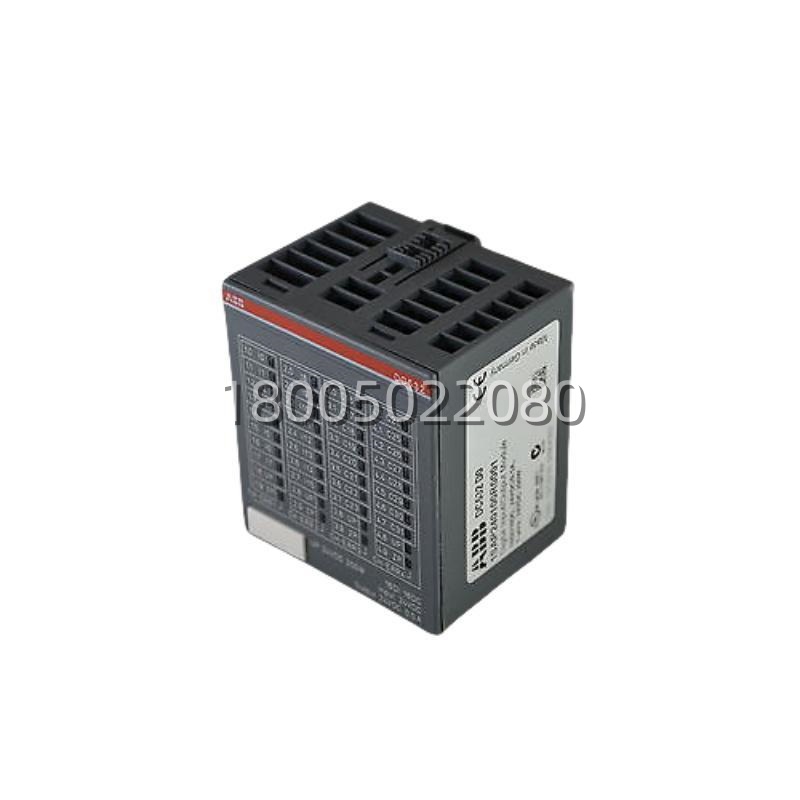

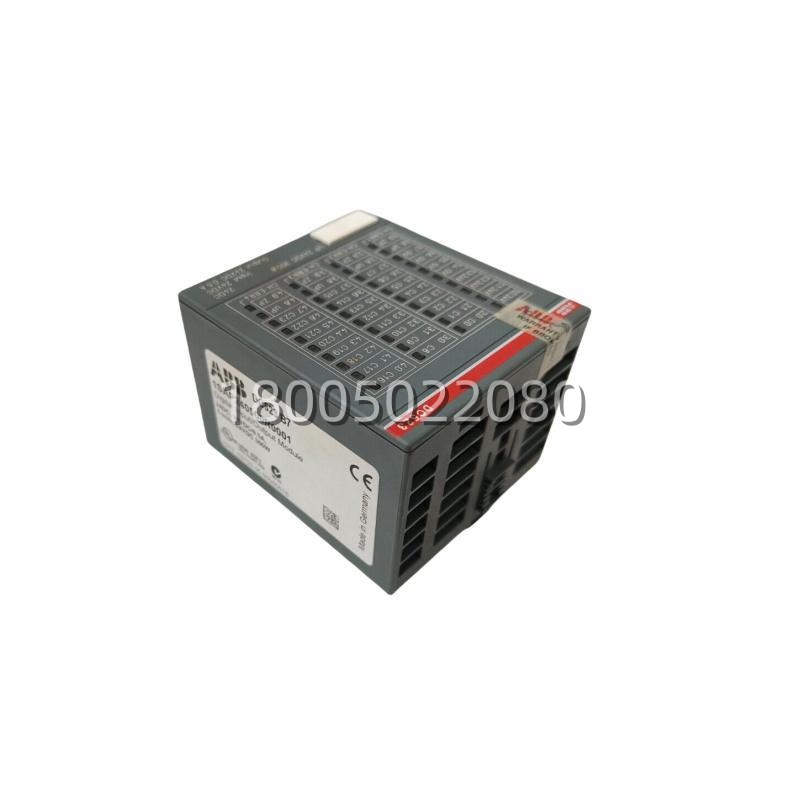

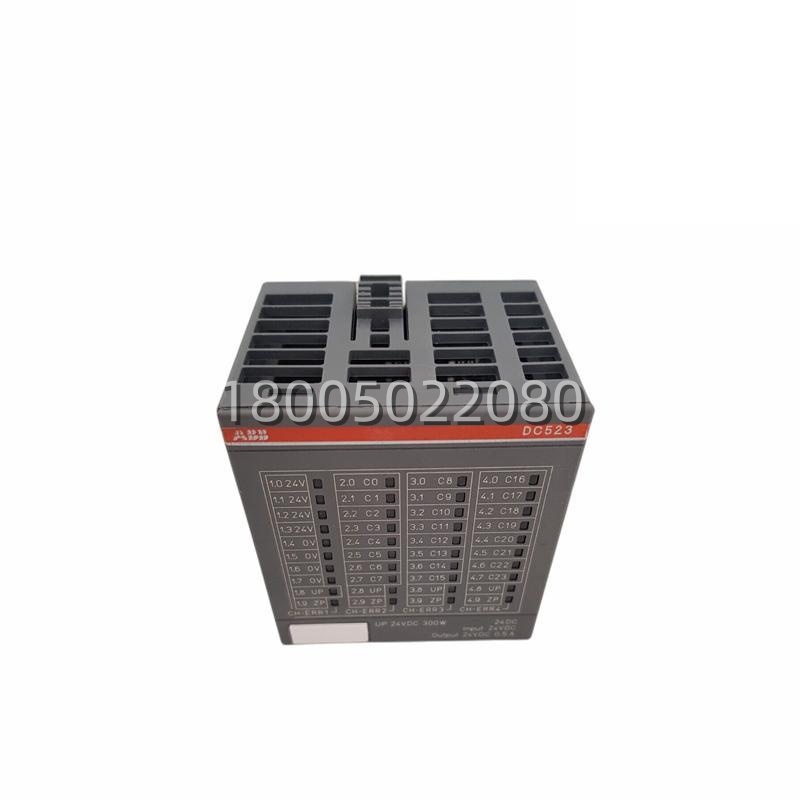

- 型号: ABB DC523 (1SAP240500R0001)
- 品牌: ABB (瑞士-瑞典)
- 系列: AC500 / AC500-eCo PLC 数字量I/O系列
- 核心功能: 24点数字量输入/输出可配置模块，每通道可独立设为DI或DO，用于AC500系统的现场信号采集与执行机构控制
- 产品类型: 数字量输入/输出模块 (Digital I/O Module / DI/DO Module)
- 关键规格: 24点可配置 | 24V DC输入 | 晶体管输出 24V DC/0.5A | 集中/分布式扩展
关键技术规格 | Key Technical Specifications
| 参数项 | 规格值 |
|---|---|
| 完整型号 | DC523 (1SAP240500R0001) |
| 适用控制器 | AC500、AC500-eCo CPU |
| 模块功能 | 24点数字量输入/输出可配置 (DI/DO Configurable) |
| 通道数 | 24点 (每点可独立配置为DI或DO) |
| 输入类型 | 24V DC |
| 输出类型 | 晶体管 (Transistor) |
| 输出参数 | 24V DC, 0.5 A (每点) |
| 扩展方式 | CPU集中扩展 / 分布式扩展 (CS31/PROFINET/PROFIBUS/CANopen) |
| 供电方式 | 控制器背板总线供电 |
| 安装方式 | AC500 I/O机架插槽式安装 |
| 工作温度 | 0°C 至 +50°C (需确认散热条件) |
| 防护等级 | IP20 (控制柜内安装) |
| 认证 | CE / UL (随整机) |
| 产品状态 | 已停产，备件库存有限 |
| 交期 | 现货，下单后1–3个工作日发货 |
产品深度介绍 | Product Introduction
ABB DC523 (1SAP240500R0001) 是/-eCo系列PLC的24点数字量输入/输出可配置模块。这块板卡的核心特点是24个通道可以独立设置为数字量输入(DI)或数字量输出(DO)，不像固定配置模块那样浪费通道。对于现场信号点数不确定或后续需要调整的项目，DC523提供了最大的灵活性。
模块支持两种扩展架构：一是直接插在 CPU右侧的集中I/O机架内，由背板总线直接供电；二是通过CS31、PROFINET IO、PROFIBUS DP或CANopen等通信接口模块实现分布式扩展，适用于大型系统。输入端兼容24V DC信号，输出端采用晶体管驱动，每点可承载0.5A电流，适合驱动电磁阀、指示灯、继电器线圈等小功率执行机构。
DC523属于系列的标准I/O组件，与 CPU、HMI通过背板总线无缝通信。由于已进入生命周期后期，DC523是直接替换件，程序和接线无需改动。如果是新项目，建议评估迁移至-eCo或System 800xA架构，使用DO524、DI524等新型模块替代。
