产品核心摘要

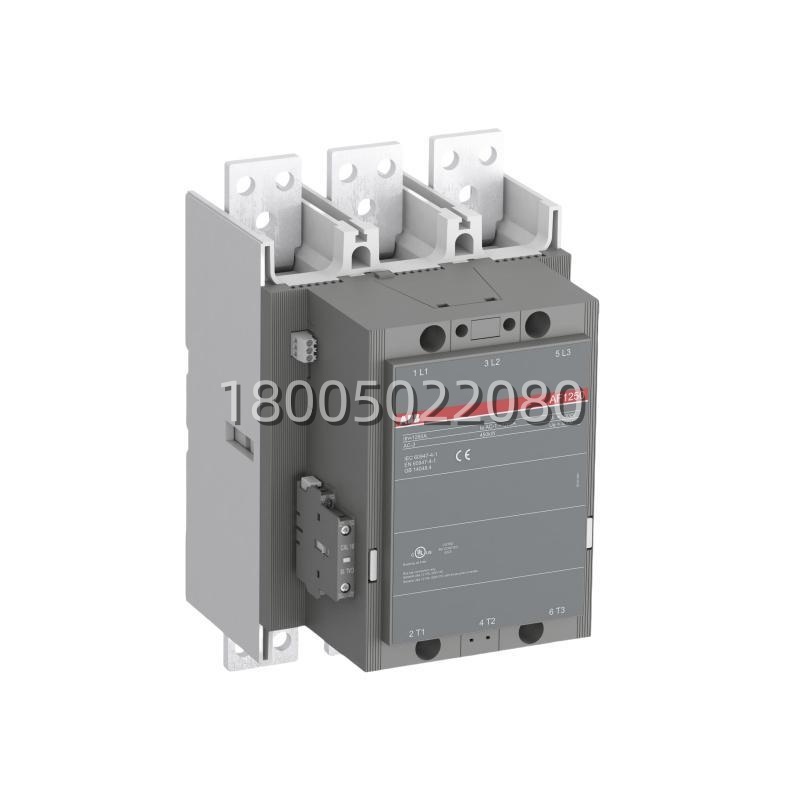

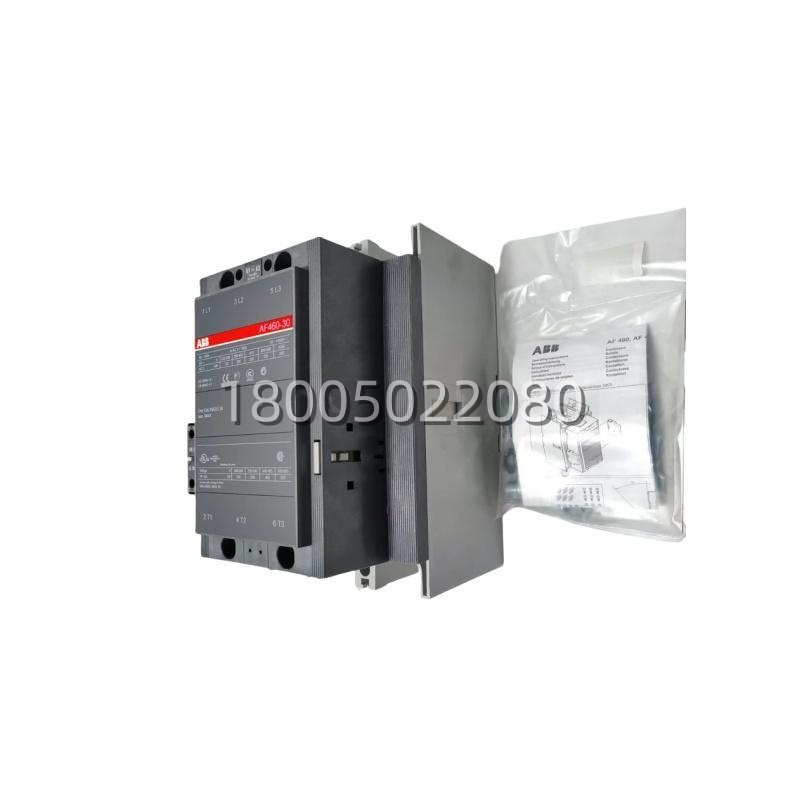

- 型号: AF460-30-11 / 1SFL597001R7011
- 品牌: ABB
- 系列: AF 系列
- 核心功能: 接通与分断三相大功率负载，实现电机启停与配电控制
- 产品类型: 交直流通用接触器 (AC-DC Contactor)
- 关键规格: 460 A AC-3 额定工作电流、250 kW AC-3 额定工作功率、100–250 V AC/DC 宽压线圈
产品深度介绍
凌晨三点，控制室下令启动一台250kW的大功率电机，按下按钮后控制柜内却只传来沉闷的嗡鸣，主接触器迟迟吸合不到位。这种时候，最容易被忽视的往往不是电机本体，而是那块负责承载数百安培电流的交直流通用接触器。ABB AF460-30-11 (1SFL597001R7011) 正是为此类大功率场景设计的重型切换器件。它采用电子控制线圈，支持100–250 V AC/DC宽电压范围，这意味着无论是交流控制电源还是直流控制电源，它都能稳定吸合并保持低功耗运行。
这块接触器最实用的地方在于它把高电流承载能力和灵活的线圈控制结合在了一起。资料显示，其主电路额定工作电压可达1000 V，常规自由空气热电流为700 A，在AC-3工况下额定工作电流为460 A，额定工作功率可达250 kW。 此外，它还配备了1个常开和1个常闭辅助触点，方便接入控制回路、状态反馈或联锁逻辑。 坦白讲，对于风机、水泵、压缩机、破碎机、传送带、起重机或大型泵站来说，这就是一块拿来就能扛起重载启停任务的“动力开关”。
关键技术规格
- 型号: AF460-30-11 / 1SFL597001R7011
- 产品类型: 交直流通用接触器 (AC-DC Contactor)
- 主极数量: 3 极 (3 NO)
- 辅助触点: 1 NO + 1 NC
- 额定工作电流 (AC-3): 460 A
- 常规自由空气热电流 (Ith): 700 A
- 额定工作功率 (AC-3): 250 kW (400/415 V)、355 kW (690 V)
- 主电路额定工作电压: 最高 1000 V
- 线圈控制电压 (Uc): 100–250 V AC/DC (50/60 Hz)
- 线圈功耗 (保持): 约 12 VA / 7.5 VA / 2.8 W (具体视资料口径而定)
- 机械寿命: 高机械寿命设计，可达数百万次操作级别
- 最大机械切换频率: 300 次/小时
- 最大电气切换频率: AC-1 300 次/小时，AC-3 300 次/小时，AC-2/AC-4 60 次/小时
- 接线方式: 主电路通常为铜排/棒状端子，控制回路为螺钉压接
- 安装方式: 35 mm DIN 导轨或面板安装
- 尺寸 (H×W×D): 约 278 mm × 186 mm × 216 mm
- 重量: 约 8.7–10.6 kg (不同资料来源差异较大)
- 适用标准: IEC 60947-4-1等接触器相关标准
- 典型应用: 大功率电机控制、配电切换、旁路控制、隔离应用
