产品深度介绍

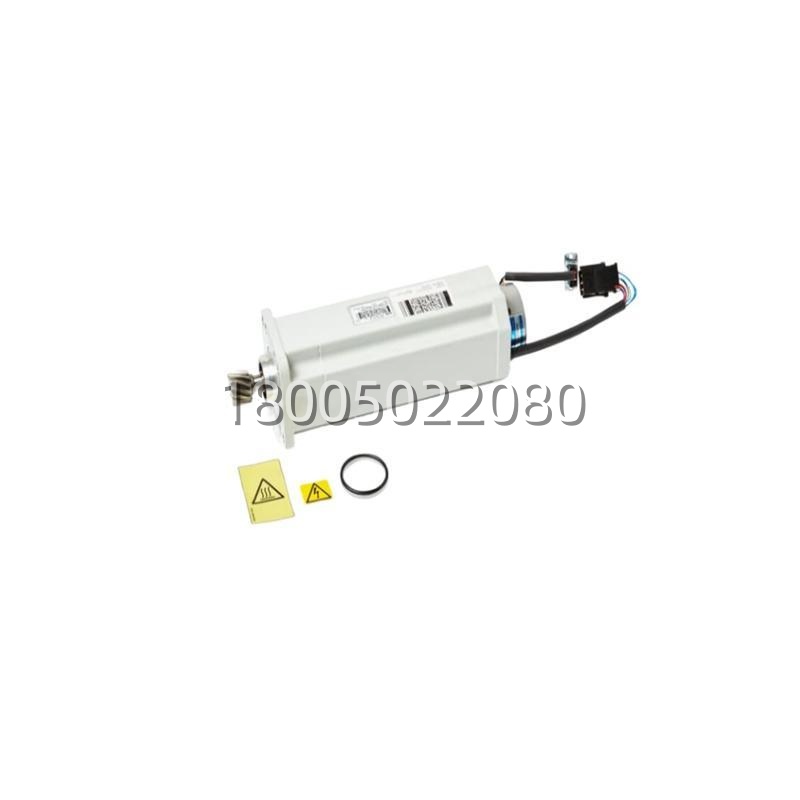

1. 3HAC062348-004 – IRB6650S J3轴伺服电机
该组件是 IRB6650S-90/3.0 或 -100/3.0 等构型中上臂（J3轴）的核心驱动单元，集成伺服电机、电磁抱闸和高分辨率编码器。在汽车焊装、压铸取件等重载应用中，若出现“过载报警”、“位置偏差”或“停机下滑”，通常源于抱闸磨损或绕组绝缘老化。建议每 3万小时 检查抱闸间隙并清洁散热风道。
2. 3HAC17362-1 – IRB2400 手腕齿轮箱
此齿轮箱用于 IRB2400 手腕部分，将J4/J5/J6轴电机动力通过谐波减速器传递至末端执行器。典型失效模式为润滑脂干涸导致异响、背隙增大或漏油。更换时需使用 ABB专用工装对齐零点标记，并注入指定润滑脂（如3HAC024316-006）。注意：该部件与 IRB2400 不同负载版本（10kg/16kg/20kg）兼容，但需确认安装法兰匹配。
3. 3HAC021722-003 – IRB2400 本体线束
该线束是 的“神经中枢”，内含动力线、编码器信号线及安全回路，采用高柔性 PUR 护套，支持 >500 万次弯折。常见故障为“通信中断”或“随机轴使能失败”，多因线缆在手腕处反复扭转导致内部断裂。建议在系统大修时同步更换，并确保布线弯曲半径 ≥40mm。
关键技术规格
| 参数项 | 3HAC062348-004 | 3HAC17362-1 | 3HAC021722-003 |
|---|---|---|---|
| 类型 | 伺服电机总成 | 谐波齿轮箱 | 本体线束 |
| 适配机型 | IRB6650S (90–100kg) | (10–20kg) | |
| 额定电压 | 400 V AC | N/A | 400 V AC + 24 V DC |
| 防护等级 | IP54 | IP67 | IP67 |
| 连接器类型 | ABB SMB + 动力插头 | 法兰安装接口 | ABB SMB + Harting |
| 寿命 | ≥30,000 小时 | ≥50,000 小时 | ≥5,000,000 弯折 |
| 质保期 | 12个月 | 12个月 | 12个月 |
