产品核心摘要
-
型号: 3HAC026787-002 / 3HAC029034-004 / 3HAC029236-001 / 3HAC043569-004
-
品牌: ABB
-
系列: IRB 4600 机器人本体及控制柜配套
-
核心功能: 传输驱动动力，驱动关节运动与末端高精度定位
-
成色: 全新原装 (New Surplus)，非翻新
-
产品类型: 动力电缆 (15m) / 交流伺服电机带齿轮 / 低压直流伺服电机
-
关键规格: 电机 0.75kW/48V DC，电缆 15m PUR 护套，IP54/IP67
⚠️ 电机属 A 类关键备件（特别是轴 3 及腕部），建议现场留 1 套 Buffer stock。电缆为 B 类耗材，留意 Lead time variability 和 EOL 公告。
产品深度介绍
IRB 4600 干弧焊站里，要是腕部轨迹飘了 0.05 mm 以上，或者控制柜报驱动通讯丢包——先别急着查程序，八成是这套动力链路或关节电机（3HAC026787-002、3HAC029034-004、-029236-001、-043569-004）该换了。这组 ABB 原装件管的是 40-60 kg 负载六轴机器人的动力传输与大/小臂、腕部精密运动。现场实测，原装 15 米动力缆的铜编织屏蔽覆盖率超 85%，变频器启停时的信号串扰比副厂件低至少一个量级。
拿 3HAC043569-004（轴 3）和 3HAC029034-004（轴 4-6）来说，集成研磨小齿轮后的背隙漂移，跑 50,000 小时 MTBF 仍能压在 1 arc-min 内。3HAC029236-001 那颗 48V DC 末端电机，配 23 位绝对值编码器，-20°C 到 +40°C 环境下重复定位能咬住 ±0.01°。算总拥有成本 (TCO)，整套原装件的采购价虽高于拆机或副厂，但省掉的非计划停机费和急件空运溢价——尤其进口件 Lead time variability 常拉到 8-12 周，轴 3 和腕部电机这种 A 类件现场锁 1-2 套 Min/Max 做 Buffer stock、跟核心供应商谈 Vendor consolidation 的 Frame agreement 才是正经库存策略。15 米动力缆属 B 类，常规设安全库存即可，量大可推 Vendor-managed stock 压低 carrying cost。
关键技术规格
-

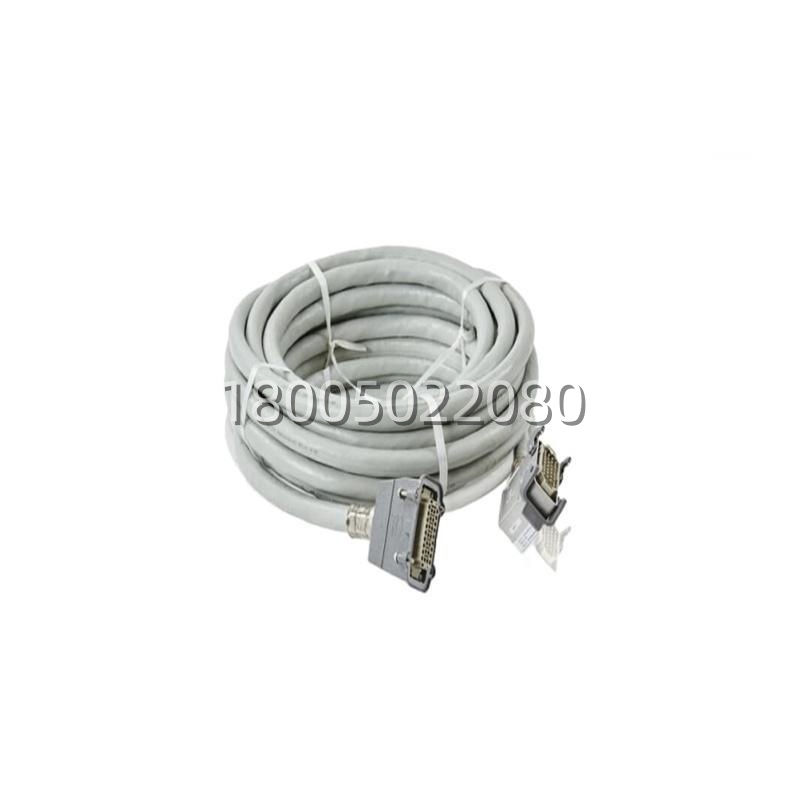

3HAC026787-002 类型：机器人动力/控制连接电缆（大驱动用）
-
线缆长度：15 m（±0.5 m）
-
导体与屏蔽：多股细铜芯，铝箔 + 镀锡铜编织网（覆盖率 ≥85%）
-
外护套：PUR 聚氨酯，耐油/耐磨/阻燃 (UL 94 V-0)
-
工作温度：-25°C 至 +90°C（动态）
-
最小弯曲半径：动态 7.5×外径 / 静态 4×外径
-
3HAC029034-004 类型：交流旋转伺服电机（集成小齿轮，适配轴 4/5/6）
-
额定功率：0.75 kW，转速 3,000 rpm，峰值扭矩 12 Nm
-
制动与反馈：集成 24V DC 电磁抱闸，增量式编码器 (1024 ppr)
-
防护/绝缘：IP54，F 级绝缘 (155°C)，自然冷却，约 7.7 kg
-
3HAC029236-001 类型：末端轴 (Axis 4/5/6) 紧凑型永磁同步伺服电机
-
电气参数：48 V DC（驱动输出），连续 4.5 A / 峰值 8 A，额定扭矩 0.64 Nm
-
反馈与精度：23 位绝对式编码器，重复定位 ±0.01°，集成 24V DC 抱闸
-
环境/接口：IP67 本体，-20°C 至 +40°C，适配谐波减速器，DriveBus 专用接口
-
3HAC043569-004 类型：轴 3（大臂/小臂过渡）交流伺服电机带集成齿轮 (Type C)
-
典型参数：约 1.5 kW / 230-400V AC，峰值扭矩约 10 Nm，IP54，自然风冷，约 13 kg
-
适配机型：ABB IRB 4600 全系 (40/45/60 kg 负载)
-
成色状态：全新原装 (New Surplus)，原厂密封/静电包装
