产品深度介绍（Product Introduction）

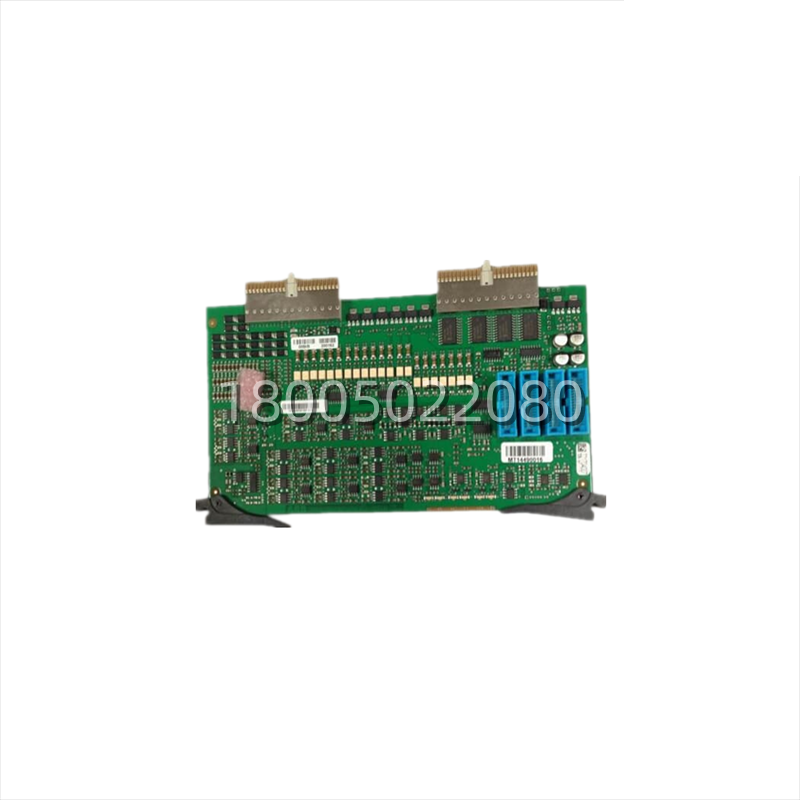

Advant 机架或 800xA 紧凑节点报”CPU Not Found”或卡在 Boot——老柜先排查这块 3BUS208797-001。它插在控制机架指定 CPU 槽位，跑周期扫描、刷 I/O 映像并通过系统总线跟上级通信，有些版本还集成部分串口(COMLI/Modbus)做第三方链路。
跟普通 I/O 卡不同，换这板必须恢复应用代码/参数（从 PG 下载或插回原存储子卡），空板启动会报 Config Missing 或进入 Safe State。现场提醒两点：一是核对原板 hw-rev 丝印后缀（A/B/C 等），二是备份工程文件里注明 Firmware Version——版本低了不认高版程序。说白了它是老 DCS/PLC 的”小脑”，挂了整机架控制丧失，属于低周转 A+ 类关键件。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 3BUS208797-001（ABB Advant / 800xA compatible Controller / PU Board） |
| 制造商 | ABB Ltd.（Sweden / Italy，原 Elsag Bailey 产线） |
| 适用系统 | ABB Advant OCS、Advant Controller 250/410/450、System 800xA 紧凑节点（依具体 BOM 兼容表） |
| 模块类型 | 控制器 / 控制处理单元（CPU / PU Module for System Rack） |
| 配套 I/O | 与 Advant E-I/O 或 S800 I/O（经 CI 接口）混插同一或扩展机架 |
| 处理器 | ABB 专有 16/32-bit RISC / CISC（依 hardware generation） |
| 用户内存 (RAM) | 典型 0.5–4 MB DRAM（应用运行区，电池后备依系统） |
| 非易失存储 | On-board EEPROM / Flash / 可拔插 PCMCIA / CompactFlash（存应用、参数、序列号） |
| 系统总线接口 | Advant Bus / MB300 或 800xA 背板总线（通过背板金手指） |
| 串行接口 | RS-232 / RS-485（COMLI / Modbus RTU Master/Slave，依版本及有无 SC520M 子卡） |
| 背板供电 | 5 V DC + 24 V DC 由机架电源模块经背板供给，典型 5–8 W |
| 状态指示 | RUN / STOP / ERR / COM LED（前板） |
| 安装方式 | 系统机架专用 CPU 槽（与 I/O 模块共享背板），导槽+锁紧杆固定 |
| 工作环境温度 | 0 ～ +60 °C |
| 存储温度 | -40 ～ +85 °C |
| 相对湿度 | 5% ～ 95% RH（无冷凝） |
| 防护等级 | IP20（机柜内安装） |
| 典型尺寸 (约) | 160 × 160 × 40 mm（依机架标准） |
| 净重 | 约 0.5–0.8 kg |
| 认证 | CE / UL 508 / cUL / IEC 61131-2 / RoHS（依具体证书） |
