产品深度介绍（Product Introduction）

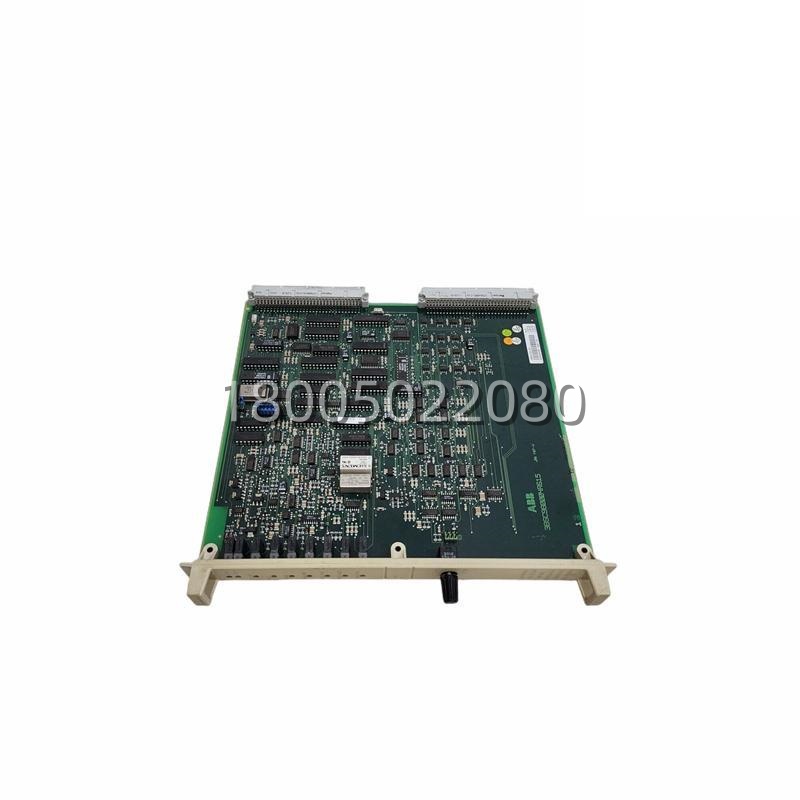

老 MasterPiece 200 柜想往外拉一根 S100 总线挂远程 I/O 机架——或者本地机架插满驱动能力到顶——就得靠 DSBC176（3BSE019216R1）。它不做逻辑运算，专干一件事：把控制器或上级机架出来的 S100 并行总线信号重新驱动、整形再送往下一级 I/O 机架或远程扩展单元，突破原生的扇出和线缆长度限制。
板子插在 MP200 CPU 机架或 DSBC 扩展槽内，前面板有 PWR / ACT / ERR LED 帮着判断总线握手状态。换板基本即插即用——S100 总线是并行地址/数据线无自动配置，地址跳线须与原板一致。现场最常见问题反而是 S100 扁平电缆老化接触不良误判为总线板故障，备 Buffer Stock 同时建议定期清洁总线插头。说白了这是 MP200 / Advant OCS 老装置的”总线桥梁”，本身失率低但缺了远程 I/O 全掉线。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB |
| 型号 / 订货号 | DSBC176，3BSE019216R1 |
| 产品类别 | S100 I/O Bus Extender / Repeater Board |
| 适用系统 | ABB MasterPiece 200 (MP200)、Advant OCS with S100 I/O |
| 总线类型 | 并行 I/O 总线（地址 / data / control 信号驱动再生） |
| 功能 | 总线信号驱动放大、时序重整，支持远程 I/O 机架或增加本地扇出 |
| 上游接口 | 总线插头（来自 CPU 机架或上级 DSBC176） |
| 下游接口 | 总线插座（至下级 I/O 机架或第二块 DSBC176） |
| 最大扩展距离 | 依 总线规范及 ABB 远程 I/O 电缆规格（典型 ≤30～50 m 屏蔽双绞扁平缆，以原厂手册为准） |
| 供电方式 | 由 MP200 / Advant 机架背板供 5 V DC（典型） |
| 前面板指示 | PWR（电源）、ACT/BUSY（总线活跃）、ERR（故障/超时，依版本） |
| 寻址方式 | 硬件跳器或 DIP 开关设定（依机架位置，须与系统配置一致） |
| 热插拔 | 不支持——更换须断电 |
| 工作温度 | 0 ～ +55 °C（IEC 61131-2） |
| 存储温度 | -40 ～ +70 °C |
| 相对湿度 | 5% ～ 95% RH，无冷凝 |
| 防护等级 | IP20（机架内安装） |
| 安装方式 | MP200 / Advant OCS 机架专用扩展槽或 CPU 邻接槽，螺钉锁定 |
| 尺寸 (约) | 160 × 100 × 20 mm（依版本） |
| 净重 (约) | 0.15～0.25 kg |
| 认证 | CE / IEC 61010-1（依版本及年代） |
| 产地 | Sweden |
