产品深度介绍（Product Introduction）

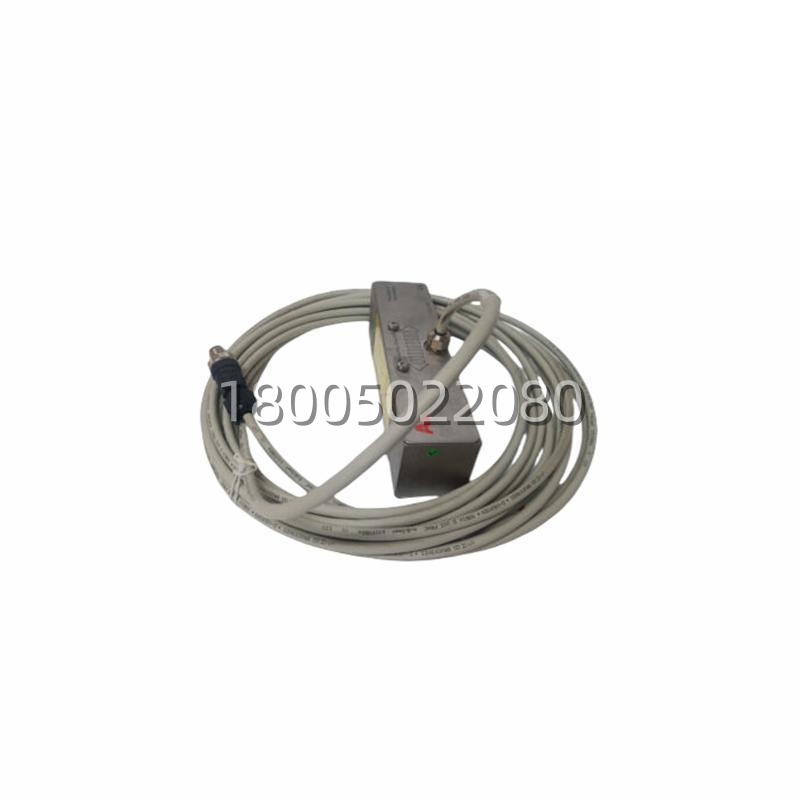

冷轧张力闭环忽大忽小先查辊系再查这个——PFTL 301E-0.2kN 是 ABB Pressductor 压式负荷传感器，通常装在带材转向辊轴承座下方或张力测量辊支臂，感受垂直分力后输出与负荷成正比的 mV 信号（需 PFEA111 张力电子单元供恒压励磁并放大）。不锈钢波纹管密封结构 IP67，现场耐水冲和油雾，出厂带单独校准曲线，换传感器后需在 PFEA111 做零点和满度标定（或录入原校准数据跳过）。
讲实话它的失效模式通常是过载冲击致弹性体微塑性变形或电缆根部疲劳折断，而不是电子漂移。按 Spare Parts 策略属 B 影响 / C 周转（Process-critical Mechanical Spare）：传感器故障 → 张力信号失真 → 废卷或降速，不直接炸机但影响成材率和产线效率。属低频更换件，建议按单条关键卷材线保 Min=1 只 On-site Buffer Stock（同量程同安装尺寸），多线同种配置可 Cross-site Sharing；新项目选型确认与现网 PFEA111 输入范围（mV/V 或 4-20mA 有源）匹配再订。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | ABB (Pressductor®) |
| 型号 / 订货号 | PFTL 301E-0.2kN — 3BSE019050R200 |
| 产品类别 | Compression Load Cell / Tension Force Transducer (PFTL 300 Series) |
| 额定负荷 (Rated Capacity) | 0.2 kN（≈20.4 kgf / 45 lbf）；同系列 0.5~50 kN 可选 |
| 灵敏度 (Rated Output) | 典型 2.0 mV/V ±0.5%（应变片惠斯通电桥） |
| 激励电压 (Recommended) | 10 VDC（最大 ≤15 VDC），由张力电子单元 PFEA111 提供 |
| 零点平衡 | ±1% of R.O. |
| 非线性 / 滞后 / 重复性 | ≤±0.05% of R.O.（BFSL） |
| 温度效应 | Zero: ≤±0.05%/10K；Span: ≤±0.05%/10K |
| 桥路电阻 | Input ≈350 Ω / Output ≈350 Ω（典型） |
| 过载能力 | 安全过载 150% FS；极限过载 300% FS（不保证回零） |
| 输出形式 | mV/V 无源桥（标准）/ 4-20mA 有源版本（依后缀，需外接 24VDC） |
| 适用电子单元 | ABB PFEA111 / PFEA112 / PFEA122 张力电子单元 |
| 材质 | 不锈钢，激光焊接密封 |
| 防护等级 | IP67（EN 60529） |
| 电缆 | 标配 PUR/PVC 屏蔽多芯电缆（典型 3~6 m，依订单），出线方向可定制 |
| 工作温度 | -20 ~ +70 °C |
| 存储温度 | -40 ~ +85 °C |
| 安装方式 | 压装于轴承座与机架间或张力辊支臂，受力方向沿传感器轴线 |
| 认证 | CE / ATEX Ex ia（依版本，部分有 IECEx/ATEX 本安选项） |
| 附带文件 | 原厂校准证书（Traceable to National Std.） |
