产品深度介绍（Product Introduction）

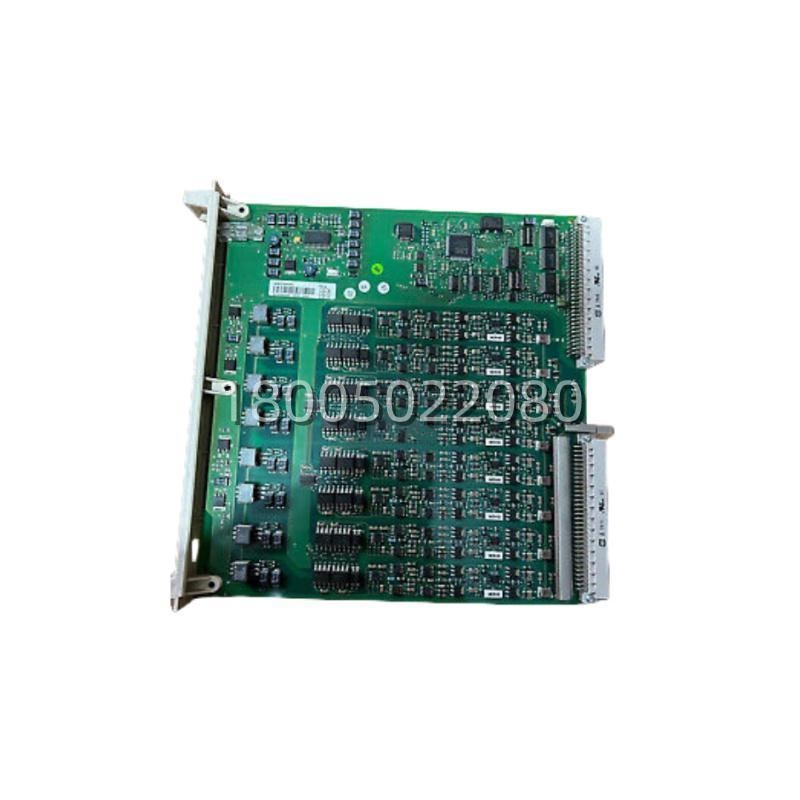

老 Advant OCS 或 S100 机架要给现场调节阀、变频器送 4-20mA 给定——这块 8 通道 AO 板（3BSE018293R1）就是干这个的。直接插 S100 本地 I/O 背板，组态时在 Advant Engineering Tool 里选量程（电压/电流）、斜率和故障安全值（Failure Value），掉电或模块故障自动输出预置安全电平。
现场常见”假坏”是现场负载短路把某通道输出锁定在饱和值——先查外接负载阻抗是否在驱动能力内（电流输出典型 <750Ω），再考虑换板。S100 已 Legacy，新原装越来越少，备件属 B/C 类（影响控制回路给定但不致 DCS 全瘫），关键控制回路每机架持 1 块 Insurance Spare，多机架 Cross-site Sharing 降 carrying cost，有 3-5 年运维计划建议顺带 Last-time-buy。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | 3BSE018293R1 |
| 制造商 | ABB Automation / Advant OCS Division |
| 适用系统 | ABB Advant OCS（AC450 / S100 PLC 本地 I/O 机架）、部分 MasterPiece 200 扩展 |
| 模块类型 | 模拟量输出板（Analog Output Board / Module — 8 Channel） |
| 输出通道数 | 8 通道，独立可配置 |
| 输出信号类型 | 电压：±10 V、0–10 V；电流：4–20 mA、0–20 mA（软件组态选择） |
| 输出分辨率 | 12 bit（典型 D/A 转换精度 ±0.3%~0.5% FS，以原厂手册为准） |
| 电压输出驱动能力 | 典型 >2 kΩ（最小负载） |
| 电流输出驱动能力 | 典型 <750 Ω @ 24 V 外部回路供电（依现场配电方式） |
| 供电方式 | 由 S100 本地 I/O 背板提供 5 V DC（不需外接模拟电源） |
| 电气隔离 | 通道 ↔ 背板总线隔离、通道组间隔离（典型耐压 500 V AC RMS，依版本） |
| 诊断功能 | 断线检测（4–20mA 模式）、超量程报警、模块状态 LED（PWR / ERR / CH Active） |
| 故障安全动作 | 可组态 Failure Value（保持最后值 / 预置固定值 / 强制 0%） |
| 组态软件 | ABB Advant OCS Engineering Tool / S100 Configuration Software（GSD 支持） |
| 安装方式 | 插入 本地 I/O 机架或经 IM 扩展机架指定槽位 |
| 工作环境温度 | 0 ~ +60 °C |
| 存储温度 | -40 ~ +85 °C |
| 相对湿度 | 5 ~ 95% RH，非冷凝 |
| 防护等级 | IP20（机柜内安装） |
| 认证 | CE / cULus |
| 尺寸 (约) | 标准模块宽（≈ 30–40 mm）× 机架高 × 深 |
| 重量 (约) | 0.15 ~ 0.20 kg |
