产品深度介绍（Product Introduction）

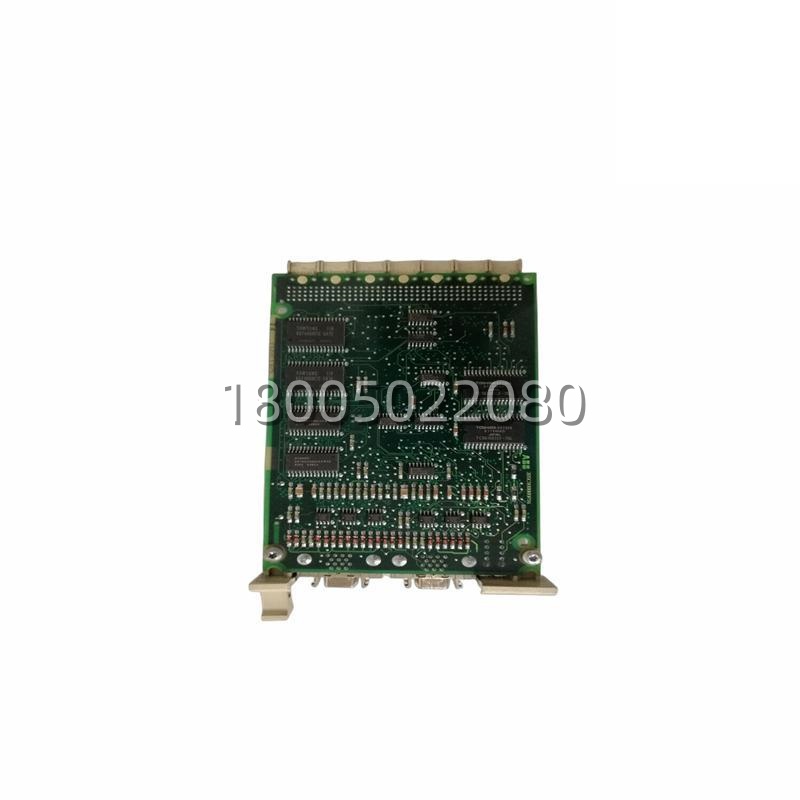

AC 800M 要跟现场 DP 从站（变频器、远程 I/O、称重仪表）说话，得插一块 CI522A（3BSE018283R1）——它跑 PROFIBUS-DP V0/V1 Master 协议，挂 CEX 扩展槽后通过 Control Builder M 导入 GSD 文件组态各从站参数、I/O 映像区和诊断地址。
双 DB9 口支持做成冗余 DP 主站对(Redundant Master Couple)，一主一备自动切换，现场总线断了只影响对应从站不会拖垮 CPU。前面板 Link/Error/Activity LED 能快速判断是物理层（终端电阻/接线）还是配置层问题。坦白讲这模块失率很低，但 DP 网络一瘫 DCS 就盲视——多柜同种配置建议跨厂区共享一块冷备份，换板后注意把工程里 CI522A 的 Station Address 用 DIP 或软件设对（默认常是 2，勿与从站地址冲突）。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 3BSE018283R1（ABB Module ID: CI522A） |
| 产品类型 | AC 800M CEX 总线 PROFIBUS-DP Master Interface Module |
| 适用系统 | ABB AC 800M (PM851/861/891 等) + 800xA / Freelance(通过 AC 800M Gateway) |
| 现场总线协议 | PROFIBUS-DP V0 / V1 Master（EN 50170 / IEC 61158） |
| 物理接口 | 2× 9-pin D-sub female（Port A 主用 / Port B 辅或冗余），RS-485 隔离 |
| 波特率 | 9.6 kbps ～ 12 Mbps 自适应（依网络最慢从站） |
| 最大从站数 | 典型 ≤ 125 个 DP 从站地址（受过程数据映像区限制实际 ≤ 32–64 常用） |
| 组态工具 | ABB Control Builder M（导入 GSD 文件 ABB_CI522A.gsd 或标准 DP Master GSD） |
| 冗余支持 | 支持双 CI522A 组成 Redundant DP Master Couple（无外部冗余盒，软冗余） |
| 站地址设置 | DIP 开关或软件设定（Station Address 通常 0–126，不与从站冲突） |
| 隔离耐压 | 总线侧-逻辑侧光电隔离 ≥ 1500 V AC |
| 诊断指示 | PWR / Link / Error / Act (Tx/Rx) LED（前面板） |
| 供电方式 | 由 AC 800M CEX 机架背板供 5 V DC（典型 ≤ 1.5 W） |
| 安装方式 | AC 800M CEX 标准扩展槽位（导轨锁定） |
| 工作环境温度 | 0 ~ +60 ℃ |
| 储存温度 / 湿度 | -40 ~ +70 ℃ / 5–95% RH 无冷凝 |
| 防护等级 | IP20（柜内安装） |
| 外形尺寸 (约) | 140 × 125 × 65 mm（W×H×D，CEX 模块标准） |
| 净重 | ≈ 0.30–0.38 kg |
| 认证 | CE / UL / cULus / IEC 61158 / RoHS |
| 原产地 (COO) | Sweden / Finland |
