产品深度介绍

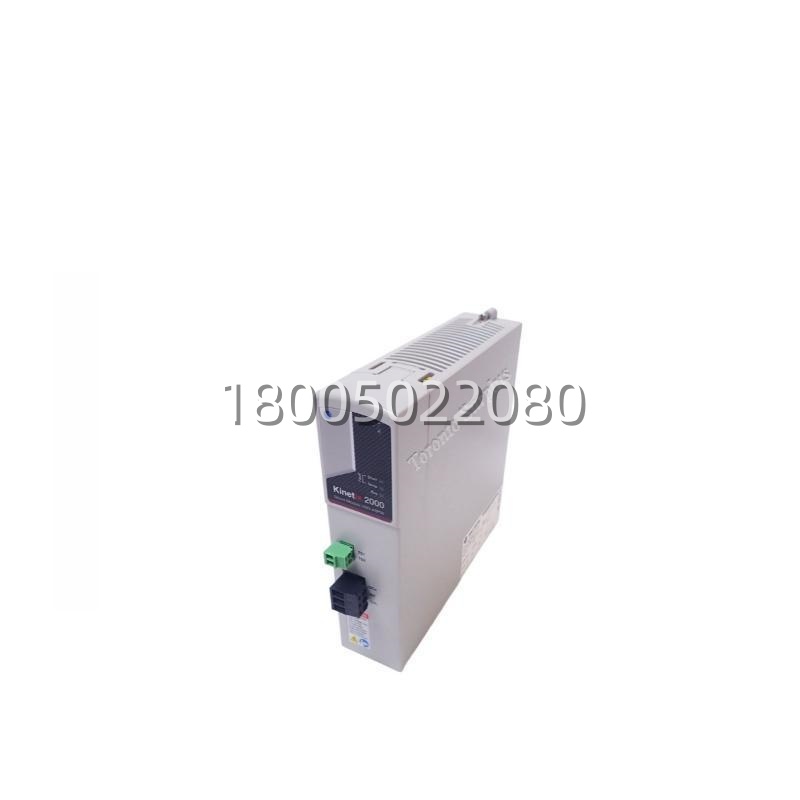

伺服电机带着大惯量负载高速旋转，突然让它停下，巨大的动能去哪了？这部分能量会回灌到驱动器里，变成电能，如果来不及处理，直流母线电压会急剧升高，导致驱动器报警甚至损坏。2093-ASP06就是来处理这个问题的。它是一个“能量泄放阀”，当检测到母线电压过高时，会自动接通外部的制动电阻，把多余的电能转化成热量消耗掉。
这个模块是保障伺服系统稳定、快速制动的关键。特别是那些频繁启停、垂直轴负载或有高惯量负载的应用，比如机床主轴、机械手关节，基本都得配它。选型时，需要根据电机的功率、制动频率和负载惯量来计算需要的制动电阻阻值和功率，选小了电阻会过热烧毁。它通常紧挨着驱动器安装，散热要好。
关键技术规格
| 参数项 | 规格与说明 |
|---|---|
| 原厂部件号 | 2093-ASP06 |
| 所属系列 | Allen-Bradley Kinetix 6000 多轴伺服驱动系统 |
| 模块功能 | 动态制动 (泄放) 电阻接口模块 |
| 适用驱动器 | 与特定的 2093 系列 Kinetix 6000 多轴驱动器配合使用 (如 2093-Bxxx) |
| 控制方式 | 监测驱动器直流母线电压， 当电压超过设定阈值时， 导通外接制动电阻泄放能量 |
| 连接器 | 提供接线端子， 用于连接外部制动电阻 |
| 制动电阻要求 | 需用户根据应用计算并外配合适阻值和功率的制动电阻 (非随模块提供) |
| 阈值电压 | 典型导通阈值约 760V DC (具体以手册为准) |
| 最大连续功耗 | 由外接制动电阻的功率决定， 模块本身为开关器件 |
| 工作温度 | 0 至 55 °C (驱动器机柜内环境) |
| 状态指示 | 可能通过驱动器状态或模块LED指示 (需查具体手册) |
| 安装方式 | 通常安装在驱动器单元内部指定插槽或相邻位置 |
| 安全警告 | 外接制动电阻工作时会产生高热， 必须安装在阻燃、通风良好的位置， 并采取防烫措施。 |
| 备注 | 此为系统关键安全组件。 制动电阻的选型、安装必须严格遵循 Kinetix 6000 系统安装手册 中的计算公式和指南。错误的选型可能导致制动效果差、电阻烧毁或系统故障。 |
