产品深度介绍 | Product Introduction

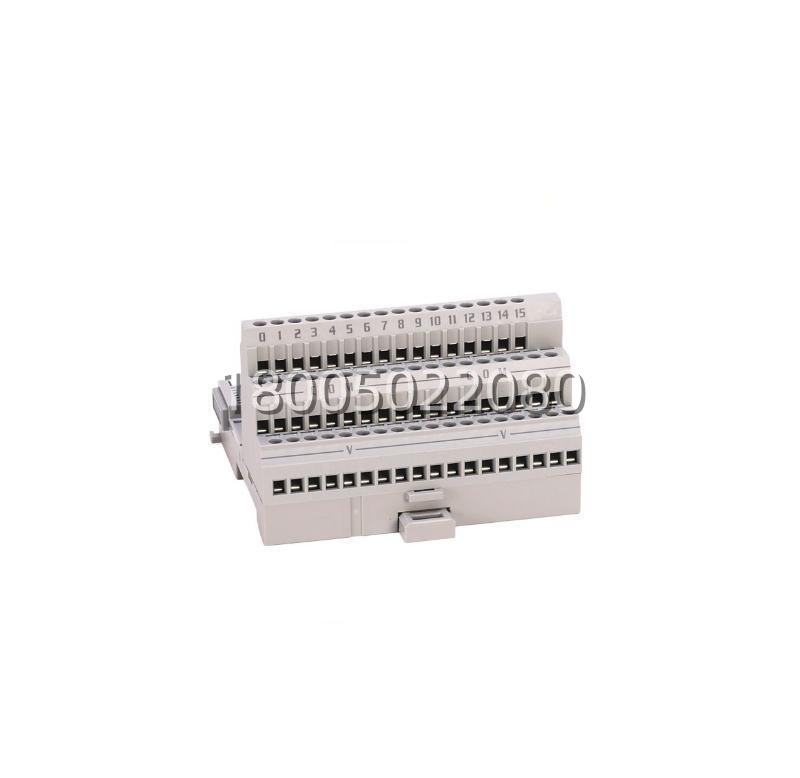

FLEX I/O 系统以其模块化著称，而 1794-TB3 就是这个系统里连接现场和模块的“桥梁”。它是一个 3 槽的端子基座，你可以把它想象成一个带接线端子的迷你底板。它的正面有三个卡槽，用来插接数字量、模拟量或通讯适配器等 FLEX I/O 模块；它的侧面或底部，则是一排排螺丝压接的端子排，现场设备的信号线就直接接在这里。
这个设计很聪明。现场接线全部在基座上完成，模块本身没有接线部分。当某个模块需要更换或维修时，不用碰任何现场线，直接把模块从基座上拔下来就行，维护非常方便。TB3 基座内部集成了电源总线，能将 24V 直流电源分配给所插的模块。它结构紧凑，可以密集地安装在 DIN 导轨上，节省控制柜空间。在需要灵活配置、且 I/O 点相对集中的分布式站点，用这种基座加模块的组合很常见。
关键技术规格 | Key Technical Specifications
| 参数 | 规格说明 |
|---|---|
| 品牌/型号 | Allen-Bradley 1794-TB3 |
| 产品系列 | FLEX I/O 端子基座系列 |
| 产品描述 | 3 槽端子基座单元 (3-Slot Terminal Base Unit) |
| 槽位数量 | 3 个， 用于安装标准宽度的 1794 FLEX I/O 模块 |
| 现场连接 | 螺丝压接式端子排 (可拆卸， 便于接线) |
| 端子类型 | 标准螺丝端子， 线径支持范围需参考手册 (如 12-24 AWG) |
| 电源分配 | 为安装的 I/O 模块提供 24V DC 工作电源 (需外接 24V DC) |
| 通信总线 | 通过基座背部的连接器与相邻基座或适配器模块级联 |
| 安装方式 | 35 mm DIN 导轨安装 |
| 工作温度 | 0 至 60 °C |
| 状态指示 | 基座本身无主动指示灯， 状态由所插模块指示 |
| 兼容性 | 兼容绝大多数 1794 系列标准 I/O 模块 (需注意模块宽度) |
| 级联能力 | 可通过通信总线扩展电缆与其它 1794 基座连接， 扩展 I/O 点数 |
| 备注 | 必须配合 1794 系列 I/O 模块和适配器 (如 1794-ASB, 1794-AENT) 使用。现场接线时需确保电源极性正确。 |
