产品核心摘要

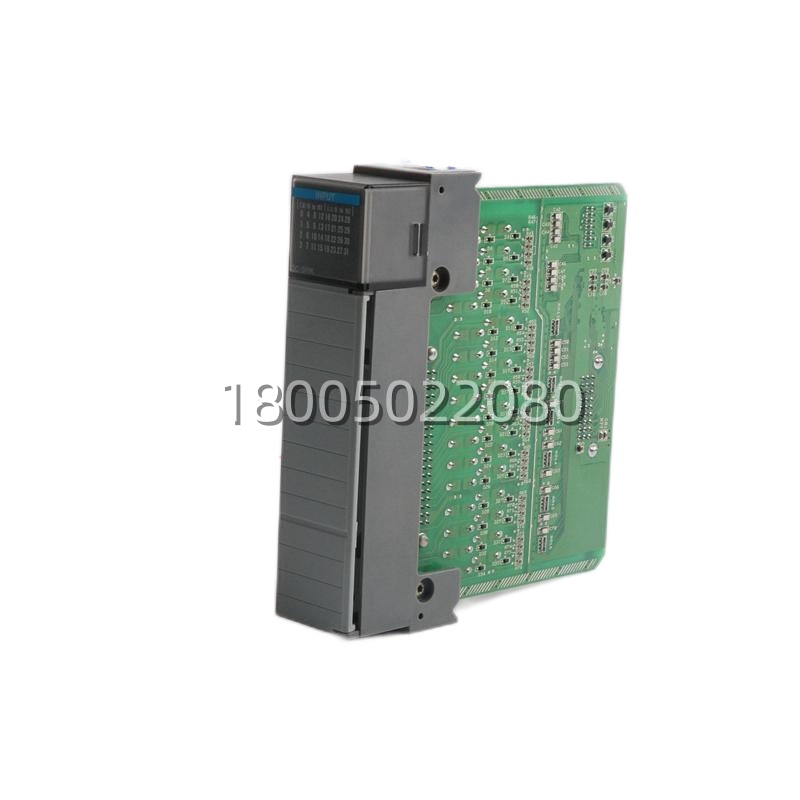

- 型号：1769-SM2
- 品牌：Allen-Bradley (罗克韦尔自动化)
- 系列：Compact I/O
- 核心功能：将本地 Compact I/O 模块作为分布式 I/O 从站接入网络
- 产品类型：分布式 I/O 适配器
- 关键规格：支持 DeviceNet 网络 | 可连接最多 8 个 1769 I/O 模块
⚠️ 已停产，库存有限
产品深度介绍
Allen-Bradley 1769-SM2 是个网络“翻译官”和“集线器”。它本身不具备控制能力，而是一个 DeviceNet 从站适配器模块。把它插在 1769 Compact I/O 机架的最左边（适配器位置），后面再挂上最多 8 个标准的 1769 系列 I/O 模块（比如 IF4、OF4、IB16 等），这一组 I/O 就变成了一个 DeviceNet 网络上的一个远程节点。
这个设计的价值在于分布式和模块化。以前，所有 I/O 模块必须放在控制器所在的本地机架上，用电缆长度有限。有了 SM2，你可以把这个装满 I/O 模块的小机架，通过一根 DeviceNet 电缆放到 100 米甚至更远的现场设备旁边，直接采集信号和控制设备，大大节省了从控制柜到现场的大量点对点接线。对于控制器来说，这些远程 I/O 就像本地的一样，在程序里直接访问。在设备分散的车间，比如装配线、大型料库，这种架构非常实用。不过，它依赖于 DeviceNet 网络，配置需要用 RSNetWorx 软件。
关键技术规格
| 项目 | 规格 |
|---|---|
| 型号 | 1769-SM2 |
| 产品类型 | 分布式 I/O 适配器 (Adapter Module) |
| 网络协议 | DeviceNet (从站) |
| DeviceNet 节点地址 | 通过模块上的旋转开关设置 (0-63) |
| DeviceNet 通讯速率 | 125 kbps, 250 kbps, 500 kbps (需与主站匹配) |
| 最大支持模块数 | 最多 8 个 1769 系列 I/O 模块 (连接在适配器右侧) |
| 背板连接 | 通过 Compact I/O 并行背板与本地 I/O 模块通信 |
| 电源要求 | 需要外部 24 VDC 电源为适配器及其后连接的 I/O 模块供电 |
| I/O 数据映射 | 将所连 I/O 模块的输入/输出数据映射到 DeviceNet 扫描器的 I/O 连接中 |
| 状态指示灯 | 模块状态 (OK, FLT)、网络状态 (NET OK)、网络活动 (NS) LED |
| 电源端子 | 24 VDC 电源输入端子 (为适配器和本地 I/O 背板供电) |
| DeviceNet 接口 | 一个 5 针开放式可拆卸端子块 (用于连接网络干线) |
| 工作温度范围 | 0 至 60 °C |
| 存储温度范围 | -40 至 85 °C |
| 安装方式 | 安装在 35 mm DIN 导轨上， 作为 1769 机架的第一个模块 (最左) |
| 软件组态 | 在 DeviceNet 主站扫描器 (如 1756-DNB) 的配置软件 (RSNetWorx) 中组态 |
