产品核心摘要

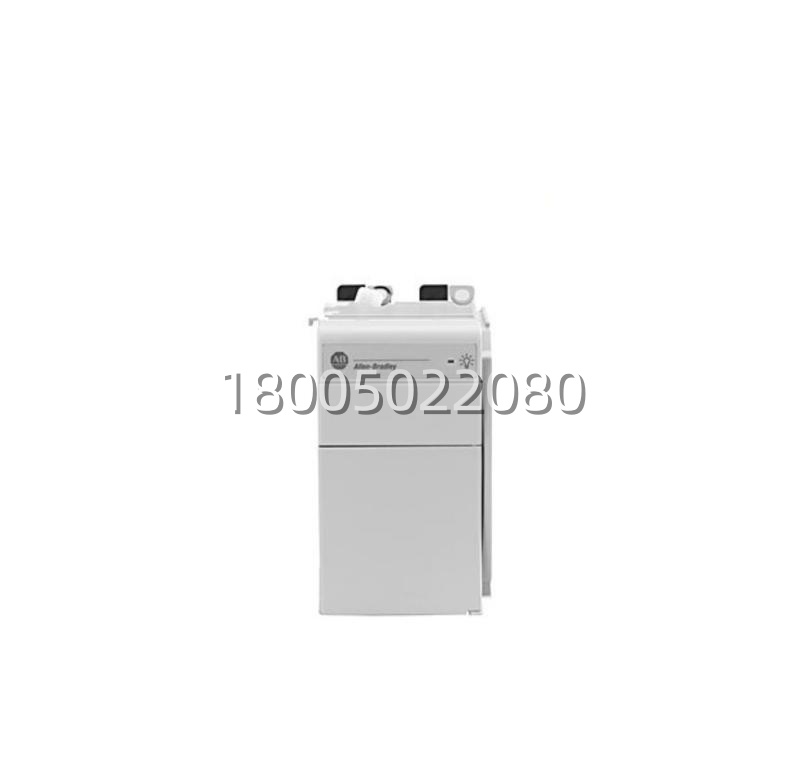

- 型号: 1769-PB2
- 品牌: Allen-Bradley (罗克韦尔自动化)
- 系列: Compact I/O
- 核心功能: 为CompactLogix控制器及Compact I/O模块提供24V DC工作电源。
- 产品类型: 直流输入/直流输出电源模块
- 关键规格: 输入24V DC，输出4A (峰值6A)
- 成色: 全新原装 (New Surplus)
产品深度介绍
一个CompactLogix控制系统要跑起来，电从哪来？1769-PB2就是专门给这个平台供电的“专用适配器”。它可不是普通的开关电源，而是Compact I/O系统的一部分，外形和安装方式都跟其他I/O模块保持一致，能无缝地卡在DIN导轨上，跟控制器、I/O模块排成一排。
它的输入端接外部提供的24V直流电源（通常来自一个更大功率的工业开关电源），然后进行滤波和稳压，再通过背板给紧挨着它的控制器和右侧的I/O模块供电。4安培的持续输出电流，带一个L1系列控制器和七八个I/O模块通常没问题。设计上考虑了上电时序和短路保护，能避免因某个模块故障导致整个系统断电。说白了，它是Compact系统内部可靠的“电力分配中心”。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 部件号 | 1769-PB2 |
| 适用系统 | Allen-Bradley CompactLogix & Compact I/O |
| 输入电压 | 19.2 至 28.8 V DC |
| 额定输入电流 | 最大 4.5 A @ 24V DC |
| 输出电压 | 24 V DC (稳压输出) |
| 额定输出电流 | 4.0 A 持续 (在 40°C) |
| 峰值输出电流 | 6.0 A 持续 5 秒 |
| 输出功率 | 96 W (最大值) |
| 效率 | 典型值 85% |
| 保护功能 | 输出过流保护、短路保护、过温保护 |
| 工作温度 | 0 至 60 °C (注意输出电流降额) |
| 安装方式 | 标准 35mm DIN 导轨安装 |
| 连接方式 | 输入: 可拆卸螺钉端子块 |
| 指示灯 | 电源良好 (绿色 LED) |
| 上电延迟 | 典型值 500 ms (确保背板电源稳定) |
| 隔离 | 输入与输出间隔离 |
