产品核心摘要

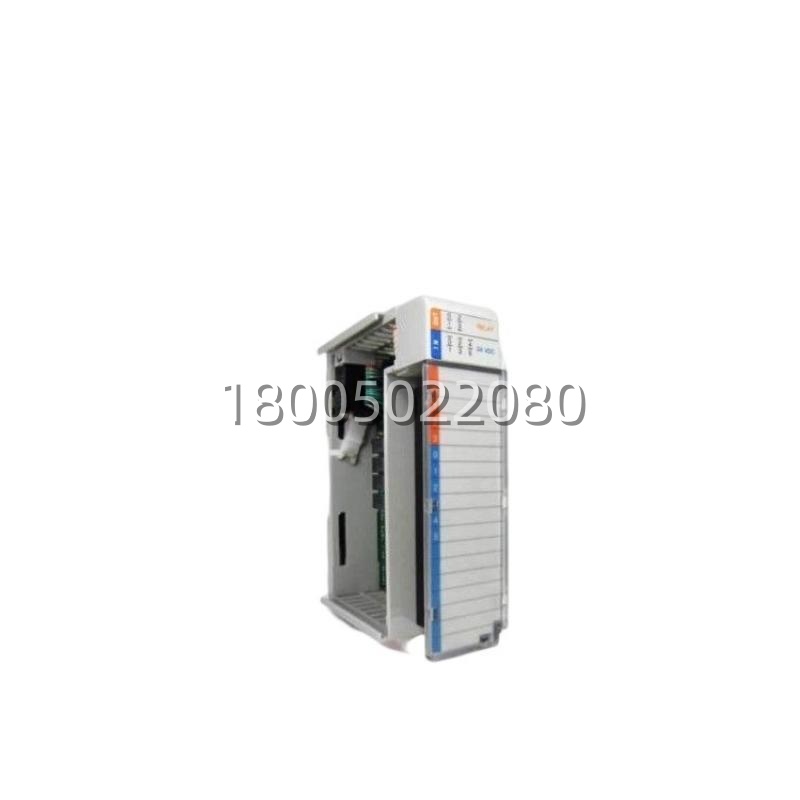

- 型号: 1769-IQ6XOW4
- 品牌: Allen-Bradley (Rockwell Automation)
- 系列: Compact I/O
- 核心功能: 一款用于Compact I/O系统的数字量组合模块，提供6点直流输入和4点继电器输出。
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型: 数字量混合I/O模块
- 关键规格: 6点24Vdc灌入输入 | 4点继电器输出 | 2A/点继电器容量
产品深度介绍
给CompactLogix系统扩展I/O点，1769-IQ6XOW4 这种混合模块经常是工程师的首选。它在一个紧凑的模块里，既给了你检测信号的“眼睛”（6个直流输入点），也给了你驱动负载的“手脚”（4个继电器输出点）。这种配置特别适合控制一些小型的气动装置、传送带站或者测试工位，输入点用来接启动按钮、光电传感器和位置开关，输出点刚好驱动两三个电磁阀、一个小电机接触器和一个指示灯，点位利用率很高。
这6个输入点是标准的24V直流“灌入”型，现场常用的NPN型接近开关、按钮触点直接接上就能用。4个继电器输出是C型触点，能灵活控制交流或直流负载，每点最大2A。但继电器有机械寿命，如果负载是频繁动作的电磁阀（比如一秒动作好几次），可能用不了多久触点就会烧蚀。这时候，用晶体管的输出模块（比如1769-OB16）会更耐用，但只能控制直流负载。模块的端子排是可插拔的，接线很方便，但公共端要接对——输入的公共端通常是24V+，输出的公共端则根据你驱动的负载是交流火线还是直流正极来决定。
关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 制造商型号 | 1769-IQ6XOW4 |
| 兼容系统 | CompactLogix 5370, Compact I/O 系统 |
| 输入部分点数 | 6 点 |
| 输入类型 | 24 Vdc 灌入 (Sinking) 直流输入 |
| 输入电压范围 | 10 至 30 Vdc |
| 输入电流 | 典型 8 mA @ 24 Vdc (每点) |
| 输出部分点数 | 4 点 |
| 输出类型 | 继电器 (C 型触点: 1常开, 1常闭) |
| 输出负载容量 | 2 A @ 30 Vdc, 2 A @ 250 Vac (每点阻性负载) |
| 继电器电气寿命 | 典型 100,000 次操作 (额定负载下) |
| 输出公共端配置 | 通常是2点一组，共2组独立公共端 (需核实手册) |
| 隔离 | 输入与输出之间、输出组之间、与背板之间光电隔离 |
| 背板电流消耗 | 从总线电缆取电，具体电流需参考手册 (5V与24V均有消耗) |
| 状态指示灯 | 每个I/O点有对应的状态LED指示灯 |
| 接线方式 | 可插拔的螺丝压接端子块 (Removable Terminal Block) |
| 工作温度 | 0°C 至 60°C |
| 安装方式 | 标准 35mm DIN 导轨安装，通过1769-CRRx总线电缆与相邻模块连接 |
| 软件组态 | 在 Studio 5000 或 RSLogix 5000 中自动识别并分配I/O数据。 |
