产品核心摘要 | Product Core Brief

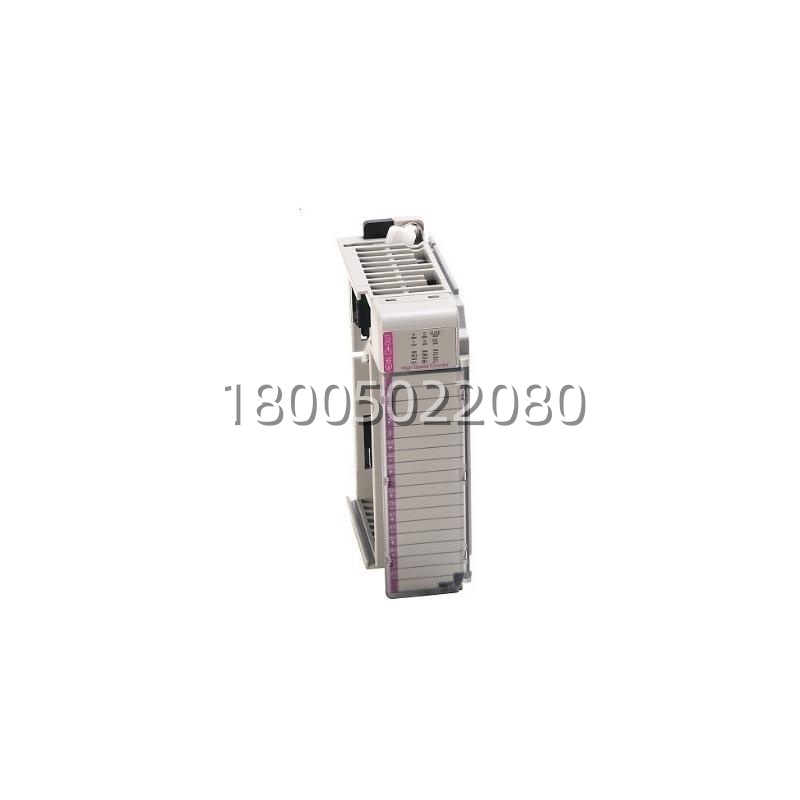

- 型号： 1769-IF16V
- 品牌： Allen-Bradley (罗克韦尔自动化)
- 系列： CompactLogix / Compact I/O
- 核心功能： 在一个紧凑模块内提供 16 路模拟量电压信号输入通道，用于高密度数据采集。
- 产品类型： 高密度模拟量输入模块 (Analog Voltage Input Module)
- 关键规格： 16 通道单端电压输入 | 0-10V/±10V 可配置 | 13 位分辨率
- 成色： 可提供全新原装 (New Surplus)
- 备注： 适用于需要采集大量模拟量电压信号的紧凑型系统，如测试台、多回路温度/压力监测。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 模块型号 | 1769-IF16V |
| 产品描述 | 16通道，13位模拟量电压输入模块 |
| 输入通道数 | 16 路，单端 (非隔离) 输入 |
| 输入信号范围 | 可软件配置为：0 至 10V DC 或 ±10V DC |
| 输入阻抗 | ≥ 1 MΩ |
| 分辨率 | 13 位 (满量程的 1/8192) |
| 精度 | ±0.5% 满量程 (在 25°C 时，典型值) |
| 最大更新速率 | 所有通道扫描一次约 20 ms (以手册为准) |
| 隔离 | 通道与通道之间、通道与系统逻辑之间为非隔离。所有通道共地。 |
| 通道配置 | 通过 Studio 5000 软件对每通道单独配置范围、滤波时间常数和报警限值。 |
| 所需基座 | 必须安装在 1769 系列总线基座上 (如 1769-TB3)。现场信号线接入基座的端子。 |
| 总线电流消耗 | 5V DC 背板电流 (典型值 60 mA) 和 24V DC 背板电流 (典型值 20 mA)，需核算电源容量。 |
| 工作温度 | 0°C 至 60°C |
| 状态指示 | 模块状态指示灯 (OK, I/O Fault)。 |
