产品核心摘要

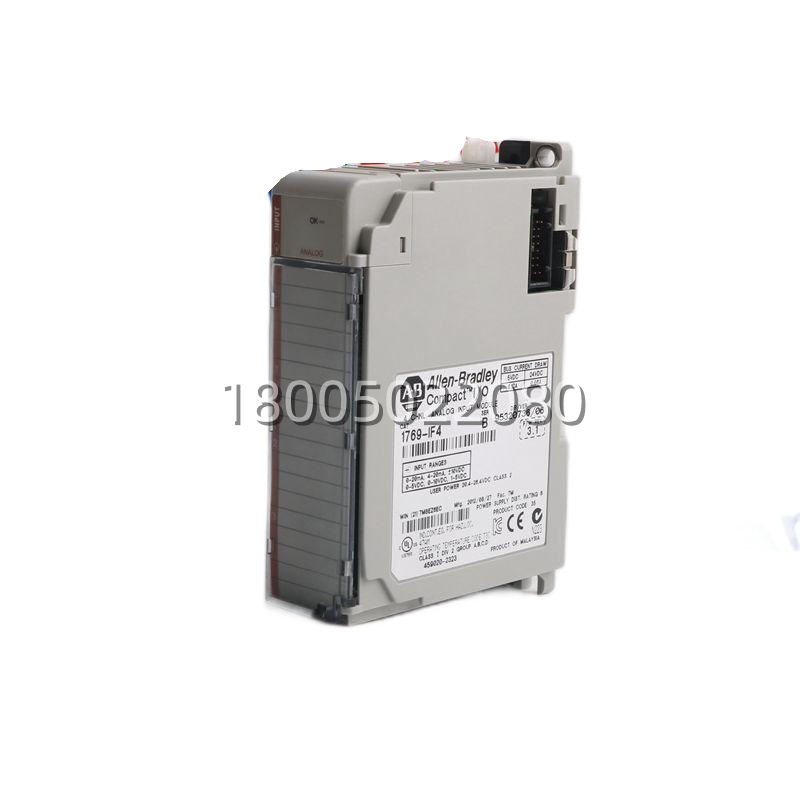

- 型号：1769-IF4
- 品牌：Allen-Bradley (罗克韦尔自动化)
- 系列：CompactLogix / Compact I/O
- 核心功能：4 通道、高分辨率模拟量电流/电压输入模块
- 产品类型：模拟量输入 (AI) 模块
- 关键规格：4 个差分输入通道 | 支持 0-20mA, 4-20mA, 0-10V 等 | 16 位分辨率
- 成色: 全新原装 (New Surplus)， 非翻新
产品深度介绍
在 CompactLogix 系统里，当控制器需要“感受”现场的温度、压力、流量这些连续变化的过程量时，1769-IF4 这类模块就是它的“感官”。它有 4 个独立的模拟量输入通道，每个通道都可以根据需要配置成接收 0-20mA、4-20mA、0-10V 或 +/-10V 等标准信号。现场变送器输出的微弱电流或电压信号，经过它内部高精度电路的处理，转换成控制器能够理解和运算的 16 位数字量。
这个模块的核心是精度和灵活性。16 位的分辨率意味着它能把输入信号的满量程分成超过 65000 个阶梯，测量结果很精细。每个通道是差分输入，抗共模干扰的能力比单端输入强不少，在电气环境嘈杂的工厂里读数更稳定。在一条配料生产线或者一个反应釜的温度压力监控系统里，可能就会用到一两块这样的模块。它的配置在编程软件里点点鼠标就能完成，不过接线时要注意，电流输入和电压输入的接线方式不同，接错了读数就不准了。
关键技术规格
| 项目 | 规格 |
|---|---|
| 型号 | 1769-IF4 |
| 产品类型 | 模拟量输入模块 (Analog Input) |
| 输入通道 | 4 个通道， 差分输入 |
| 可配置输入范围 | 0 至 20 mA, 4 至 20 mA, 0 至 10 VDC, +/-10 VDC 等 (通过软件组态选择) |
| 分辨率 | 16 位 (包括符号位) |
| 精度 | 典型 ±0.3% 满量程 @ 25°C (具体值因量程而异) |
| 输入阻抗 | 电压输入时 ≥ 1 MΩ； 电流输入时 ≤ 250 Ω |
| 数据更新速率 | 所有通道总扫描时间典型值 20 ms (可组态滤波时间) |
| 通道间隔离 | 无， 但通道对系统地 500V AC 隔离 |
| 背板电流消耗 (5V) | 典型 85 mA |
| 背板电流消耗 (24V) | 典型 5 mA (为逻辑电路供电) |
| 现场侧连接 | 通过可拆卸的 1769 系列端子块 (如 1769-TB3) 螺钉连接 |
| 诊断功能 | 通道状态 LED (绿色/红色)， 可检测断线、超量程等故障 |
| 工作温度范围 | 0 至 60 °C |
| 存储温度范围 | -40 至 85 °C |
| 安装方式 | 直接连接到 CompactLogix 控制器或 1769 扩展 I/O 适配器的右侧 |
