产品核心摘要

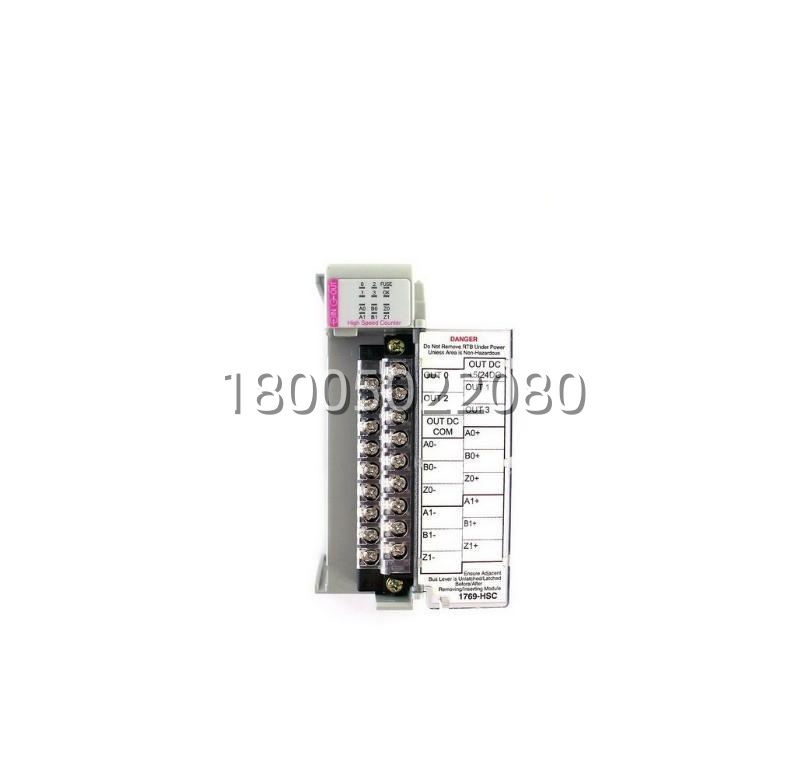

- 型号: 1769-HSC
- 品牌: Allen-Bradley (罗克韦尔自动化)
- 系列: Compact I/O
- 核心功能: 独立于CPU扫描周期，高速采集并累计编码器脉冲信号。
- 产品类型: 高速计数器/编码器接口模块
- 关键规格: 4个独立计数器通道，最高输入频率 1 MHz
- 成色: 全新原装 (New Surplus)
产品深度介绍
当电机转速飞快，或者需要对物料做精确的长度测量时，普通PLC的输入点就“看”不清了——扫描速度跟不上编码器脉冲的频率。1769-HSC这块模块，就是为解决这个“看不清”的问题而生的。它内置了专用的计数芯片，能独立于CompactLogix控制器的主扫描周期，以最高1兆赫兹的频率实时捕捉编码器（或高速光电开关）传来的脉冲，并准确累加起来。
控制器只需要定期（比如每10毫秒）去读取一下模块里累计好的数值就行，大大减轻了CPU的负担，也避免了漏脉冲。四个通道相互独立，意味着可以同时监控四根轴的速度或位置。在包装机的定长剪切、收放卷的线速度测量、或者旋转设备的转速监控上，它是实现精准控制的基础。说白了，它是个“外挂”的专业计数卡，把最吃速度的活揽下来自己干。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 部件号/系列 | 1769-HSC (Compact I/O 高速计数器模块) |
| 通道数量 | 4 个独立的高速计数器通道 |
| 计数器类型 | 32 位加减计数器 (可配置为加/减计数、单相加/减、正交计数等模式) |
| 最大输入频率 | 1 MHz (单相) |
| 输入信号类型 | 5V DC 差分 (RS-422/485 兼容) 或 24V DC 单端 |
| 输入滤波 | 可编程 (用于抑制噪声) |
| 工作模式 | 频率测量、速度测量、位置测量、比例输出等 |
| 输出功能 | 每个通道支持 2 个可编程的离散量输出 (用于比较器功能) |
| 编码器电源 | 提供 5V DC 或 24V DC 电源给编码器 (可配置，带短路保护) |
| 背板通信 | 通过 1769 背板与控制器交换数据，支持 Produced/Consumed Tags |
| 配置软件 | Studio 5000 Logix Designer |
| 工作温度 | 0 至 60 °C |
| 电源要求 | 由 1769 电源模块或通过总线供电 |
| 连接方式 | 可拆卸螺钉接线端子块 (需另购，如 1769-TB3) |
| 指示灯 | 每通道多个LED，指示状态、计数方向、输出状态等 |
| 典型应用 | 转速测量、长度测量、多轴定位、飞剪同步控制等 |
