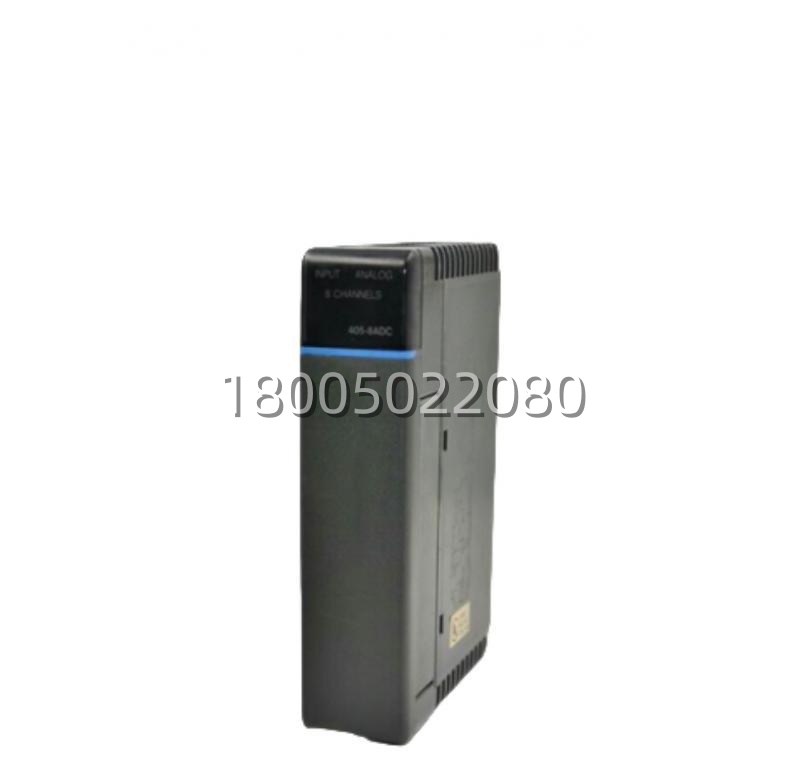

产品核心摘要 | Product Core Summary
- 型号: 405-8ADC-1 (订货号: 6ES7 405-8ADC01-0AB0)
- 品牌: 西门子 (SIEMENS)
- 系列: SIMATIC S7-400
- 核心功能: 为 S7-400 PLC 系统提供 8 路高精度、高隔离的模拟量信号采集
- 产品类型: 模拟量输入 (AI) 模块
- 关键规格: 8 通道， 13 位分辨率 + 符号位， 支持 ±10V, 0-20mA, 4-20mA
- 成色: 全新原装 (New Surplus)
- 备注: S7-400 平台经典模拟量输入模块， 适用于中大型过程控制系统。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 西门子订货号 (MLFB) | 6ES7 405-8ADC01-0AB0 |
| 模块类型 | 模拟量输入 (AI 8x13Bit) |
| 通道数量 | 8 通道， 电气隔离 (通道间、通道与背板间) |
| 输入信号类型 | 电压： ±10V, ±5V, ±2.5V, 1-5V 电流： 0-20mA, 4-20mA |
| 分辨率 | 13 位 + 符号位 (即 14 位， ±8192 个数值) |
| 精度 | 典型 ±0.1% 满量程 (在 25°C 下， 对应电压量程) |
| 输入阻抗 | 电压输入： ≥ 10 MΩ 电流输入： 约 250 Ω (内部采样电阻) |
| 最大允许输入 | 电压： ±15 V DC 电流： ±40 mA |
| 转换时间 | 每通道典型 20 ms (与积分时间、滤波设置相关) |
| 积分时间 | 可组态： 20 ms (50 Hz) / 16.7 ms (60 Hz)， 用于抑制工频干扰 |
| 诊断功能 | 可组态： 上溢/下溢、断线检测 (4-20mA)、外部故障 |
| 模块电源 | 背板 5V DC 供电， 典型功耗 1.5 W |
| 前连接器 | 40 针， 需另购 (如 6ES7492-1AL00-0AA0) |
| 适用于 | SIMATIC S7-400 系列所有 CPU 机架及扩展机架 |
| 工作温度 | 0°C 至 60°C |
产品深度介绍 | Product Introduction
在 S7-400 这个为大型、复杂控制系统设计的平台上，每个模块都带着“重载”的使命。405-8ADC-1 就是这样一款经典的 8 通道模拟量输入模块。它诞生于 S7-400 的黄金年代，设计目标很明确：在严苛的工业环境中，稳定、精确、可靠地将现场的连续过程信号“翻译”给强大的 400 系列 CPU。它的 13 位+符号位分辨率，是那个时代对过程控制精度的庄重承诺。
和 S7-300 的 AI 模块比，405-8ADC-1 的精度（±0.1%）和隔离等级（通道间、对背板）通常更高一级。它的价值不仅在于参数，更在于与整个 S7-400 系统在可靠性、诊断深度和长期稳定性上的匹配。在化工、电厂的主控系统中，一个模拟量点的漂移或失效可能意味着巨大的风险。这款模块通过可组态的积分时间（抑制工频干扰）、完善的断线检测和详细的诊断中断，为系统工程师提供了从硬件层面保障信号可信度的工具。它不是最快的，但求最稳。
