产品核心摘要 | Product Core Brief

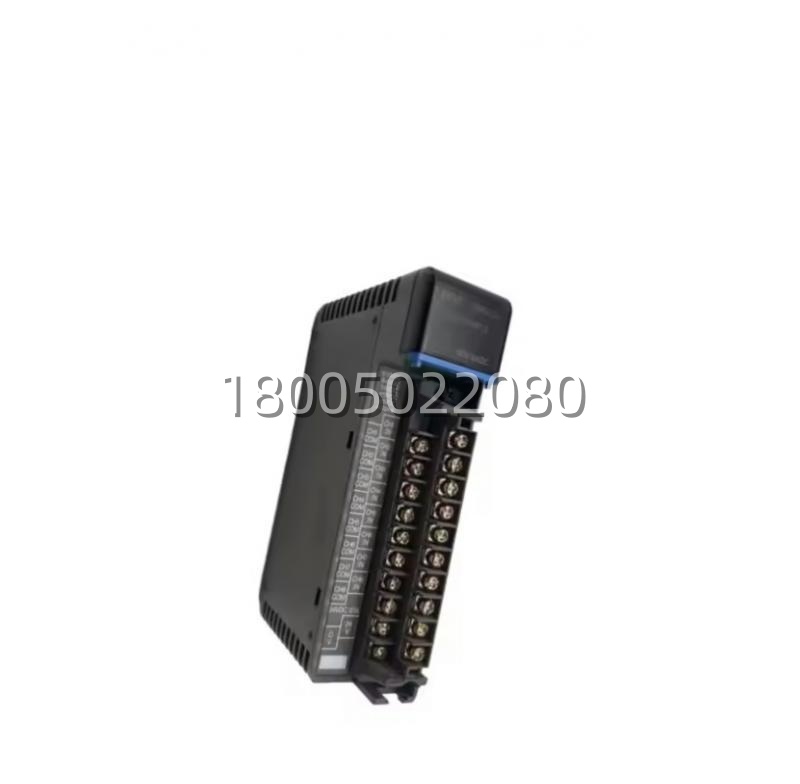

- 型号 (Model): 405-8ADC
- 品牌 (Brand): 西门子 (SIEMENS)
- 系列 (Series): SIMATIC S5-115U
- 核心功能 (Core Function): 为 SIMATIC S5-115U 可编程控制器提供 8 通道模拟量信号输入，用于采集传感器标准信号。
- 产品类型 (Type): 模拟量输入模块
- 关键规格 (Key Specs): 8 通道，13 位分辨率，支持电压/电流输入
- 成色: 全新原装 (New Surplus)，非翻新
- ⚠️ 注意：此为已停产的 SIMATIC S5 系列模块，适用于存量系统维护。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 西门子订货号 | 6ES5 405-8ADC (通常以此标识) |
| 模块型号 | 405-8ADC |
| 适用系统 | SIMATIC S5-115U 可编程控制器 |
| 通道数量 | 8 路， 可单独组态 |
| 输入信号类型 (可通过编码开关选择) | 电压： ±1 V， ±5 V， ±10 V， 1-5 V 电流： ±20 mA， 4-20 mA |
| 分辨率 | 13 位 (包括符号位)， 即 1/8192 的分辨率 |
| 转换时间 | 每通道约 20 ms (所有通道扫描一遍约 160 ms) |
| 输入阻抗 | 电压输入： ≥ 10 MΩ 电流输入： ≤ 250 Ω (内部测量电阻) |
| 基本误差 (25°C) | ±0.2% 满量程 (电压)， ±0.3% 满量程 (电流) |
| 温度漂移 | 典型 0.005% / K (满量程) |
| 共模抑制比 (CMRR) | ≥ 80 dB 在 50 Hz |
| 输入滤波 | 集成滤波器， 截止频率约 100 Hz |
| 最大允许输入 | 电压： 持续 ±15 V DC 电流： 持续 ±40 mA |
| 组态方式 | 通过模块前部的编码开关 (DIP开关) 为每个通道设置信号类型和测量范围。无软件组态。 |
| 地址分配 | 在 S5-115U 机架中占用 2 个字节 (16位) 的输入地址。通道数据按固定顺序排列在该地址区域内。 |
| 电源需求 | 模块自身工作电源由 S5 背板总线提供 (+5V)。传感器电源需外部提供。 |
| 功耗 | 典型 1.5 W |
| 工作温度 | 0°C 至 60°C |
| 状态指示 | 每个通道有一个绿色 LED， 指示“输入值在有效范围内”。 |
| 连接 | 通过模块前部的 40 针前连接器 (需配合专用端子模块， 如 6ES5 490-4AA11) 连接现场信号。 |
| 物理尺寸 | 标准 S5 单宽模块 (约 25mm 宽) |
| 备注 | 已停产超过 20 年。市场上流通的均为库存新件或拆机件。编程需使用 STEP 5 软件。 |
产品深度介绍 | Product Core Brief
打开一台 90 年代的 S5-115U 控制柜，如果看到一排整齐的绿色指示灯在模拟量模块上闪烁，那很可能就是 405-8ADC 在工作。 这块模块是西门子早期模拟量技术的代表：功能纯粹、设置硬朗、完全依赖硬件配置。它身上没有软件参数，所有的设置——每个通道是接 4-20mA 还是 0-10V——全靠模块正面那两排黑色的编码开关 (DIP开关) 来拨动。每个通道对应几个拨杆，拨到不同的位置，就选择了不同的量程。这种设计决定了它的配置是“一次性的”，改起来必须停电、开柜门、动螺丝刀。
用现在的眼光看，它很“笨”，但也因此极致的稳定。只要拨码设对了，线接对了，它就会忠实地以每通道 20ms 的速度，把模拟量转换成 13 位的数字量，送到 CPU 的输入映像区里。编程时，你需要知道它插在机架的哪个槽位，然后根据 S5 系统的固定地址分配规则，去对应的输入字 (PIW) 里读取数据。它的精度（0.2%）和抗干扰能力（CMRR 80dB）在当时是合格的，但对于今天的高精度测量场合，可能已显不足。 现在找它，唯一的理由就是：为那些还在服役的老旧 S5 系统做备件。更换时，必须把旧模块上的 DIP 开关状态一个不差地复制到新模块上，这是恢复功能的关键。
