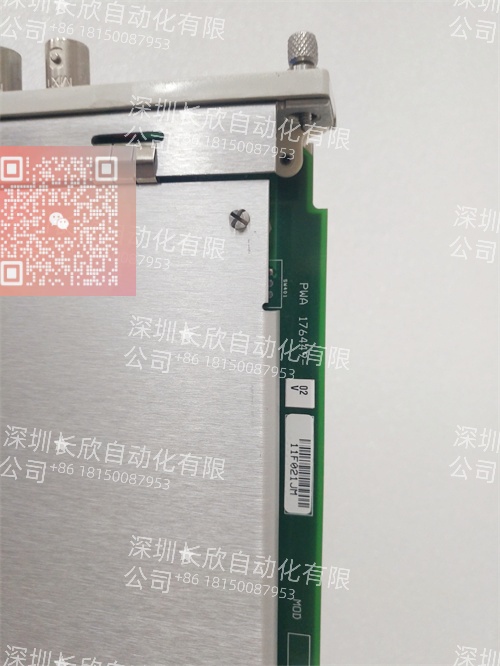

型号：3500-42M 176449-02
品牌：BENTLY NEVADA (贝克休斯旗下)
所属系列：3500 机械保护系统
核心功能：增强型四通道振动/位移/速度监测
BENTLY 3500-42M 176449-02 是Bently Nevada 3500/42M增强型监测器的具体组件模块。它在框架中与底板和接口模块协同工作，构成完整的四通道监测单元。该模块专为接收电涡流趋近式探头、速度传感器和加速度计信号而设计，提供机器保护所需的高精度振动、位移、速度与加速度测量。其内置的智能诊断和数据预处理能力，是实现状态监测与预测性维护的核心。正品保障，专业测试，现货供应。
产品概述
在工业设备管理的核心，保护高价值资产免受灾难性故障的关键，在于能够实时、精确地洞察设备的机械状态。BENTLY 3500-42M 176449-02 作为Bently Nevada 3500/42M监测器家族中的特定增强型组件，正是这种洞察力的硬件基石。它不仅仅是信号的被动接收者，更是设备健康状态的主动解码器和第一道分析防线，其性能直接决定了保护系统的可靠性与诊断的深度。
BENTLY 3500-42M 176449-02 模块是3500监测机架中处理原始机械信号的前沿智能单元。它被精密地插入3500框架的专用槽位，与框架的电源和背板总线相连，构成一个独立运行的保护通道。其核心价值在于“就地智能化”。当传感器捕捉到轴的微小振动或位置变化时，176449-02 模块首先将微弱的模拟信号进行调理、数字化，并实时执行高级运算。它能同步计算出通频幅值(用于总体报警)和与转速严格同步的1X频矢量(包括幅值和相位，用于故障诊断)。这种计算发生在数据上传至控制系统之前，使得模块本身就能基于预设的复杂逻辑(如报警与危险阈值、延时)做出毫秒级的停机决策。这种将关键保护逻辑“下沉”到现场模块的设计，符合最高安全标准对独立性和快速响应的要求。同时，它还为上层系统提供了丰富的动态数据(如原始波形、频谱)，是实现从“保护停机”到“预测性维护”战略升级的关键数据源。
技术规格
产品型号：3500-42M 176449-02 (框架输入模块组件)
制造商：Bently Nevada (Baker Hughes)
产品类型：增强型四通道框架输入模块
所属系统：Bently Nevada 3500 Machinery Protection System
通道数量：4个完全独立、可配置的监测通道
供电：由3500框架背板提供隔离直流电源(+5V, ±15V DC)
传感器兼容性(每通道可独立配置)：
趋近式探头：5mm, 8mm, 11mm 标准电涡流探头系统，用于径向振动、轴向位置、偏心、差胀。
速度传感器：用于轴承座或壳体绝对振动测量。
加速度计：支持IEPE型加速度计，用于高频振动分析。
监测参数：
静态量：间隙电压(趋近探头)、直流位置。
动态量：通频幅值(Peak-Peak或RMS)、1X频幅值与相位、2X频幅值与相位(可选)。
频率响应：0.4 Hz 至 10 kHz (取决于所连传感器类型)
键相输入：接受来自同一框架内键相模块(如3500/15)的同步脉冲，为所有通道提供相位参考。
信号输出：
缓冲传感器输出：提供原始动态信号，用于离线分析或第三方采集。
4-20 mA 输出：可编程，可映射至通频、1X频或其他参数，用于DCS集成。
继电器驱动信号：通过背板驱动专用继电器模块(如3500/32)实现报警与停机。
通讯接口：通过高速背板与框架接口模块(如3500/92)通讯，无缝集成至System 1™等上层系统。
前面板显示：高对比度LCD，显示各通道实时读数、棒图、报警状态及组态信息。
工作温度：0°C 至 +65°C
符合标准：设计满足API 670、API 678等国际机械保护标准。
主要特点和优势
BENTLY 3500-42M 176449-02 的核心竞争力在于其将高可靠性保护与深度状态诊断融为一体。在现代化工厂中，停机成本高昂，单纯的“事后保护”已不足够，需要能够“事前预警”的系统。此模块正是为满足这一双重需求而生，其设计旨在最大化设备可用性并提供可执行的洞察。
其首要优势是增强的诊断能力和数据完整性。与基础监测模块相比，176449-02 提供了更丰富的动态信号处理功能。除了基本的通频值，其实时计算1X频矢量的能力对于故障识别至关重要。不平衡故障表现为1X频幅值高且稳定，不对中则可能表现为较高的2X频分量。模块能同步输出这些分量，使维护人员在振动值超限时，能第一时间判断故障的初步性质，从而指导紧急响应。其持续的通道健康诊断功能不间断地监测传感器回路(探头线圈阻抗、电缆完整性、接头状况)和模块自身硬件，任何潜在故障(如探头绝缘下降、电缆受损)都会提前触发预警，避免了在真实故障发生时因监测系统自身问题导致的“保护拒动”。
其次是卓越的系统集成性与配置灵活性。作为3500生态系统的一部分，176449-02 模块的配置和管理完全集成。工程师可以通过专用的组态软件，灵活地为每个通道定义传感器类型、报警值、危险值、延时、4-20mA输出映射等数百个参数。其报警逻辑支持“与/或”组合，可基于多个参数(如振动高且温度高)触发，极大地减少了误报。通过框架接口模块，所有配置、实时数据、报警事件和历史波形都能无缝上传至工厂网络，在Bently Nevada的System 1™或第三方DCS/SCADA系统中集中展示和分析，实现了保护与管理的统一。
高可用性设计是其另一核心价值。模块支持“二选二”或“二选一”等冗余表决逻辑。对于极端关键的测点，可以用两个独立的176449-02模块监测同一个传感器(通过信号分配器)，当两个模块都发出危险信号时才停机，这显著降低了因单个监测通道故障导致的误停机风险。模块支持在线热插拔(在框架配置允许的情况下)，可在系统运行时进行更换，极大缩短了维护窗口。
Technical Overview in English:
The BENTLY 3500-42M 176449-02 is a core component of the enhanced 3500/42M Monitoring system, representing a sophisticated four-channel data acquisition and processing unit. Its primary function is to interface with vibration and position transducers, converting raw analog signals into actionable intelligence for both machinery protection and condition monitoring. Each channel is independently configurable to accept inputs from eddy current proximity probes, velocity sensors, or IEPE accelerometers, providing unmatched flexibility.
A key technical advancement is its onboard digital signal processing. It continuously computes not only the overall vibration (useful for protection trips) but also the 1X rotational synchronous vector (amplitude and phase), which is critical for diagnostic purposes like identifying unbalance or misalignment. The module incorporates extensive continuous self-diagnostics for the entire transducer loop, ensuring measurement integrity. Its data is seamlessly integrated into the 3500 system via the rack’s backplane, enabling sophisticated relay voting logic and providing rich dynamic data (waveforms, spectra) to plant-wide monitoring systems like System 1™. This combination of high-speed, reliable protection and deep diagnostic capability makes the 176449-02 an essential component for maximizing the availability and reliability of critical turbomachinery assets.
应用领域
BENTLY 3500-42M 176449-02 的应用几乎覆盖了所有涉及高速、重型旋转机械的流程工业领域。在这些场景中，机械振动是设备健康的“晴雨表”，而该模块就是那个最精确的“气象监测站”。
在大型炼油厂的催化裂化装置中，主风机和富气压缩机是装置的心脏。多块176449-02模块被用于监测压缩机各个轴承的径向振动和轴的轴向位置。其1X频相位数据能够帮助判断转子是否存在热弯曲或临时性不平衡，从而指导操作员调整工艺参数，避免非计划停机。在天然气长输管线的离心压缩机站，设备需要7×24小时不间断运行。176449-02提供的持续监测数据和早期预警，使得运维团队能够从“故障后维修”转向“预测性维护”，在计划停运期间提前处理潜在的轴承或齿轮箱问题，保障能源动脉的畅通。
电力行业：燃气轮机、蒸汽轮机、水轮机、发电机及大型辅机(如给水泵、引风机)的振动保护。
石油与天然气：上游的注水/注气压缩机、中游的天然气管道增压机、下游炼化厂的催化裂化/加氢裂化压缩机。
石油化工：乙烯裂解装置的“三机”(裂解气、丙烯、乙烯压缩机)、合成氨厂的合成气/空气压缩机。
其他工业：大型空气分离装置的空压机、化肥厂的CO2压缩机、船舶推进用燃气轮机。
集成与配置要点
成功部署BENTLY 3500-42M 176449-02模块，关键在于从物理安装到软件逻辑的精确对接。这是一个系统工程，需要电气、仪表和机械专业的交叉知识。
硬件安装与信号链完整性是基础。 传感器(探头)的安装必须严格遵循制造商的规范：正确的间隙距离、牢固的机械固定、探头与轴表面的垂直度。延伸电缆必须使用高质量的同轴电缆，并确保屏蔽层仅在机柜侧单点接地，绝对避免形成“接地回路”引入干扰。在模块上电前，应使用校准器(如Bently Nevada的TK-8)对每个通道进行静态校验，输入标准直流间隙电压和正弦波动态信号，验证模块显示的间隙电压和振动值是否与输入一致，校准传感器的灵敏度系数。
软件组态是实现功能的核心。 通过3500组态软件，工程师需完成以下关键设置：
通道定义：为每个通道准确选择传感器类型(如3300 XL 8mm)和灵敏度(如7.874 V/mm)。这是所有后续计算的基石，设置错误将导致所有读数错误。
报警设定：基于机器制造商的OEM规范、API标准以及历史运行数据，合理设置“报警”和“危险”阈值。必须为“危险”停机设置适当的延时(如0.1-0.3秒)，以过滤掉短暂的工艺干扰脉冲，防止误停机。
动态数据与键相配置：启用动态波形和频谱输出功能。最关键的一步是正确关联来自3500/15等键相模块的键相脉冲信号，并正确设置其电平和极性。错误的键相设置将导致计算出的相位角完全无效，使最重要的诊断工具失效。
输出映射：将需要的参数(如通道1的通频值)映射到对应的4-20mA输出，以便接入工厂DCS进行常规监控。同时，在软件中定义报警和危险信号将驱动哪个继电器模块的哪个通道。
版本兼容性检查是更换或新增模块时的必要步骤。在采购和安装176449-02模块前，必须确认其固件版本与现有3500框架的框架接口模块(如3500/92)以及组态软件版本兼容。不兼容的版本可能导致模块无法识别或功能异常。最佳实践是，在系统正常运行期间，通过组态软件备份当前的框架配置，在新模块安装后，直接下载此配置即可。
生命周期与采购建议
从产品生命周期来看，BENTLY 3500-42M 176449-02代表了Bently Nevada 3500平台中功能更为先进的监测器技术路径。它处于技术成熟期并广泛应用的阶段，是当前新建项目和现有系统升级的主流选择之一。贝克休斯持续对该产品线提供强有力的生产和技术支持。鉴于3500系统庞大的市场存量及其在关键保护领域不可替代的地位，176449-02及其后续变体将在未来很长一段时间内保持高需求。
对于最终用户和系统集成商，我们的核心建议是：
作为高价值备件战略储备：对于在运的关键机组，应将此模块列为A类关键备件。与电源、继电器模块相比，直接连接现场恶劣环境的监测器模块更易受到电气瞬变、环境应力的影响，故障风险相对较高。储备一块同型号、同版本(或确认兼容的更高版本)的备件，是保障连续生产的必要投资。
采购时务必核实兼容性：在采购前，务必记录并核实现有系统中同类型模块的完整部件号和固件版本。联系技术支持确认目标模块的兼容性。切勿仅凭“3500/42M”的通用描述进行采购，不同硬件版本(如-01. -02. -03后缀)可能在功能或固件要求上有细微差别。
选择经过全面验证的货源：市场上存在大量未经严格测试的翻新件或兼容件。这些产品可能在短期测试中“工作”，但长期可靠性、测量精度、抗干扰能力及在极端工况下的稳定性无法保证，用于保护系统风险极高。
我们承诺所提供的每一块BENTLY 3500-42M 176449-02模块均为原厂正品，来源可追溯。在发货前，每一块模块均在我们的专业测试平台上，连接标准传感器和校准设备，进行超过24小时的全功能负载老化测试与校准验证。测试项目涵盖：各通道的静态(间隙电压)与动态(振动幅值、相位)测量精度测试、报警与危险设定点触发功能验证、动态波形输出完整性检查、键相信号处理功能测试、模块自诊断及背板通信测试。我们确保交付的模块性能指标符合出厂标准，可即装即用。
我们为此提供12个月质量保证期，并提供从型号确认、兼容性分析到上电指导的免费技术咨询。我们理解，您采购的不仅是一个备件，更是生产线连续运行的安全保障。我们的目标是成为您在关键设备保护与状态监测领域最可信赖的合作伙伴，共同守护资产安全，创造卓越价值。
