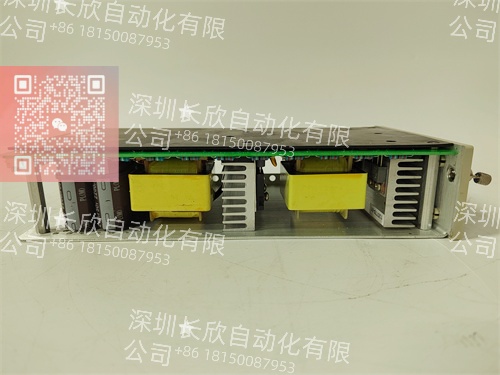

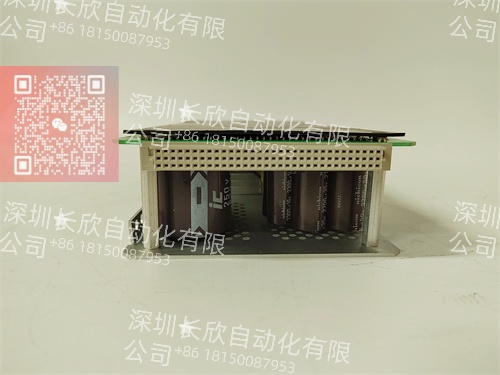

型号：3500-15 127610-01
品牌：BENTLY NEVADA (贝克休斯旗下)
系列：3500 机械保护系统
键相器类型：有源/动态键相模块
输入信号：-2V 至 -22V AC/DC
BENTLY 3500-15 127610-01 是3500机械保护系统中至关重要的键相位（Keyphasor）模块。它的核心职能是接收来自键相探头的原始信号，并产生一个精确的、每转一次的脉冲，为系统内所有振动和位移监测通道提供统一的相位和转速基准。没有它，系统将无法计算关键的1X频振幅与相位，也无法进行精确的动平衡分析和启停机数据采集。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在大型旋转机械的状态监测与保护领域，数据的价值不仅在于“多大”，更在于“何时”。一个简单的振动幅值可以告诉我们机器“病”了，但只有结合精确的相位参考，我们才能诊断出它“病”在何处——是不平衡、不对中，还是摩擦?BENTLY 3500-15 127610-01 正是为整个3500监测系统提供这一绝对时间基准的“节拍器”和“心跳发生器”。它的角色看似辅助，实则是所有高级诊断功能的基石，其精度和可靠性直接决定了整个保护与状态监测系统的有效性。
从系统架构看，BENTLY 3500-15 127610-01 通常安装在3500框架的一个通用槽位中。它连接一个安装在轴系上的电涡流探头或磁电式传感器，这个探头对准轴上的一个键槽或凸台。每当键槽转过探头，就会产生一个电信号脉冲。127610-01 模块的核心任务，就是对这个原始的、往往伴有噪声的信号进行高级调理：将其转换为一个干净的、幅值与宽度恒定的数字方波脉冲，并通过3500框架的背板总线，将这个“每转一次”的脉冲广播给框架内所有的监测器模块(如3500/42M 146031-01)。这个脉冲定义了相位的0度参考点，使得所有振动传感器采集到的波形数据在时间上得以同步对齐。其设计理念在于“精准”与“鲁棒”。它必须能适应从盘车到超速的宽范围转速，并能在恶劣的工业电气噪声环境中，准确识别出真正的键相信号，同时抑制假脉冲。没有它的精准授时，125760-01 轴向位移模块和146031-01 振动监测模块计算出的1X频相位将毫无意义，启停机分析(伯德图、极坐标图)也将无法进行，整个系统将退化回最基础的超限报警功能。
技术规格
产品型号：3500-15 127610-01
制造商：Bently Nevada (Baker Hughes)
产品类型：键相位(Keyphasor)信号调理模块
输入信号范围：-2V 至 -22V AC/DC (适用于绝大多数趋近式探头)
输入阻抗：> 50 kΩ
频率响应：0.5 Hz 至 20 kHz
输出信号：至背板的TTL兼容脉冲，幅度可编程
脉冲宽度：可编程，典型值为10至1000微秒
相位延迟：< 2微秒(在整个频率范围内)，确保极高的定时精度
输入保护：具备抗高电压瞬变和射频干扰能力
供电：由3500框架背板提供+5V, +15V, -15V DC电源
前面板指示：LED指示灯显示电源、信号存在、超速及模块故障状态
键相标记：支持每转一个或多个标记
工作温度：0°C 至 +65°C
认证：设计符合相关的工业电磁兼容性(EMC)及安全标准
主要特点和优势
BENTLY 3500-15 127610-01 的核心价值，在于它将一个来自现场的、粗糙的物理信号，转化为整个数字保护系统赖以运行的、精准可靠的“时钟信号”。在许多项目中，我们见过因键相信号丢失或不准，导致整个振动分析系统瘫痪，维护人员如同“失明”的案例。该模块通过其精心设计，从根本上杜绝了此类风险，其优势体现在精度、可靠性与集成度三个层面。
首要优势是其极高的信号处理精度与抗干扰能力。工业现场充斥着来自变频器、大电机启停的强烈电气噪声，键相信号线极易受到干扰。127610-01 模块内部集成了先进的滤波和信号调理电路。它不是一个简单的比较器，而是能够根据信号特征(如幅值、频率)动态调整触发阈值的智能系统。这确保了即使在低转速、信号微弱时，或在信号中混有噪声时，它也能稳定地输出一个干净的脉冲，而不会因噪声产生“多脉冲”或“丢脉冲”现象。其极低的、可预测的相位延迟(<2微秒)是关键，这意味着即使机器在10000 RPM的高转速下，由它定义的相位参考点误差也极小，为后续的动平衡校正提供了可靠的数据基础。
其次，是其完善的诊断与状态指示功能，这对于构建高可用性的安全仪表系统(SIS)至关重要。模块的前面板LED指示灯和通过背板传递至上层软件的状态信息，提供了清晰的健康诊断：
信号状态：明确指示是否检测到有效的键相信号。
超速指示：当转速超过预设的报警值时触发，这是一个重要的保护功能。
模块健康：持续进行自检，任何内部故障都会立即报告。
这种透明化的设计，使得运维人员能第一时间区分是键相探头本身故障(如损坏、间隙不对)，还是模块故障，或是信号电缆问题，极大地缩短了故障排查时间。
再者，是其无缝的系统集成与配置灵活性。作为3500系统的原生模块，其配置完全集成在统一的组态软件中。工程师可以方便地设置：
脉冲宽度：根据系统需求调整输出脉冲的持续时间。
转速报警值：设定超速预警和危险停机阈值。
信号阈值：针对特定探头灵敏度进行微调。
其输出的键相脉冲通过背板直接、无延迟地分发至所有监测模块，确保了整个框架内数据的严格同步。这是实现多平面动平衡分析和复杂轴心轨迹绘制的先决条件。
Technical Overview in English:
The BENTLY 3500-15 127610-01 Keyphasor Module is the critical timing and synchronization source within the Bently Nevada 3500 Machinery Protection System. It conditions the raw signal from a proximity probe or magnetic pickup observing a keyway or notch on a rotating shaft, generating a clean, once-per-revolution (1X) TTL-compatible pulse. This pulse is broadcast across the rack’s backplane to all monitor modules, serving as the universal phase reference for vibration vectors and the basis for precise speed measurement.
Its technical excellence lies in robust signal integrity. The module features sophisticated input conditioning with adaptive thresholding, enabling it to reliably extract the keyphasor signal from noisy industrial environments—preventing false triggering or missed pulses across a wide speed range (0.5 Hz to 20 kHz). Exceptionally low and consistent phase delay (<2 µs) ensures that the phase angle data calculated by vibration monitors is accurate, which is fundamental for balancing and diagnostic analyses like Bode and Polar plots. Comprehensive diagnostics, including input signal presence and overspeed detection, are provided via front-panel LEDs and software status. Fully integrated into the 3500 framework configuration tools, the 127610-01 delivers the precision and reliability required to transform raw transducer signals into actionable, phase-synchronized machinery health information, forming the indispensable foundation for any advanced predictive maintenance program.
应用领域
BENTLY 3500-15 127610-01 的应用与3500系统的应用完全重合，但更精确地说，它是所有需要进行相位相关分析和启停机瞬态分析的应用场景的绝对必需品。在这些场景中，转速不再仅仅是一个显示参数，而是所有动态数据分析的坐标轴。
在大型发电厂的汽轮发电机组启停过程中，键相信号是绘制伯德图(Bode Plot)和奈奎斯特图(Nyquist Plot)的基础。这些图表用于分析转子在通过临界转速时的行为，是判断转子是否存在热弯曲、进行现场动平衡的黄金标准。没有127610-01提供的精准相位参考，这些高级诊断工具毫无用武之地。在石油化工行业的离心压缩机组上，该模块的作用同样关键。当振动监测系统报警时，维护工程师首先会查看各点振动的1X频相位。如果各点相位关系符合特定的模式(如两端轴承处振动相位差接近180度)，可以快速指向“不平衡”故障;若相位差接近0或90度，则可能指向“不对中”。这种快速、初步的故障甄别，极大地依赖于127610-01提供的可靠相位基准。
电力行业：蒸汽轮机、燃气轮机、水轮机、发电机及大型辅机(如锅炉给水泵)的启停机分析和在线监测。
石油化工与炼化：裂解气压缩机、丙烯压缩机、合成气压缩机、大型流程泵的动平衡监测与故障诊断。
油气输送：天然气管道增压站离心压缩机的性能监测与保护。
任何配备Bently Nevada 3500系统，且需要进行振动相位分析、动平衡或瞬态数据采集的大型旋转设备。
