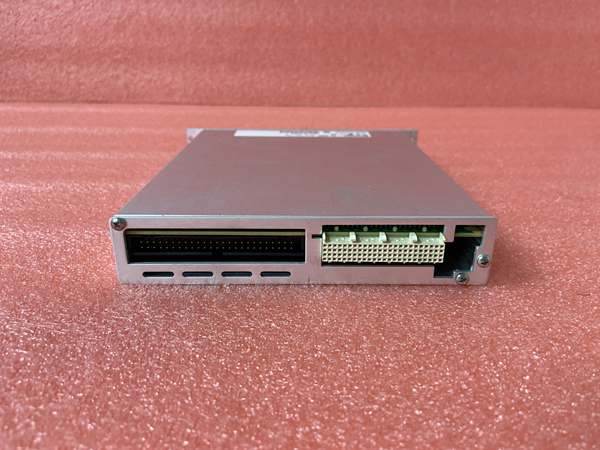

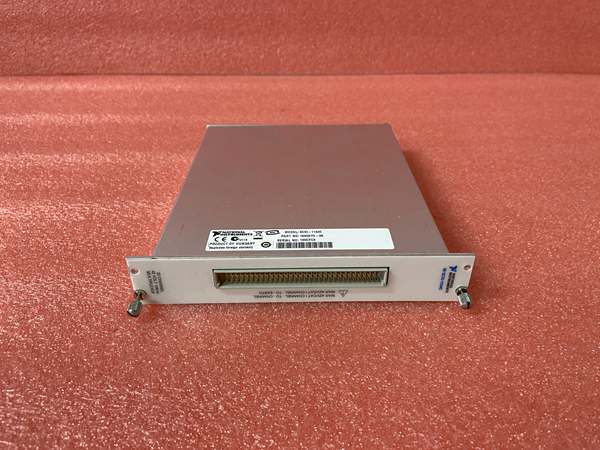

NI SCXI-1126

NI SCXI-1126

NI SCXI-1126是一款用于SCXI系统的8通道隔离频率输入模块，专为需要高精度和高准确度频率测量的应用而设计，能够测量来自各种传感器的频率信号。

产品参数

通道数：8个隔离输入通道。

输入频率范围：250 Hz至128 kHz。

输入阈值：可编程，范围为-0.5 V至4.48 V。

输入滞后：可编程，范围为0 V至4.98 V。

滤波器：每个通道有四个可选的4极低通滤波器，截止频率为1 Hz至1 kHz。

采样率：333 kS/s。

工作电压：24V DC。

输入范围：±10V。

精度：0.1%。

分辨率：16位。

产品规格

尺寸：1.2 x 6.8 x 8.0英寸。

工作温度范围：20至30°C。

系列

NI SCXI-1126属于NI SCXI系列，该系列是NI为工业自动化和测试测量应用而设计的模块化信号调理系统。

特征

高通道密度：8个独立的输入通道。

多功能性：支持多种类型的模拟和数字周期信号。

可编程增益和滤波器设置：每个通道的输入范围、阈值、滞后和滤波功能均可编程。

隔离设计：每个通道与其他通道和机箱隔离，最高250Vrms。

输入过压保护：每个通道具有输入过压保护功能。

作用

用于测量来自各种传感器的频率信号，适用于需要精确测量和处理模拟信号的应用场合。

用途

工业自动化：测量传感器和执行器的信号频率。

测试和测量：测量被测设备产生的信号频率。

自动化和控制系统：根据频率输入监测和控制各种设备的运行。

应用领域

广泛应用于工业自动化、测试测量、科研等领域，特别是在需要大量数据采集的应用中表现优异
