BENTLY 3500/22-01-01-00

BENTLY 3500/22-01-01-00

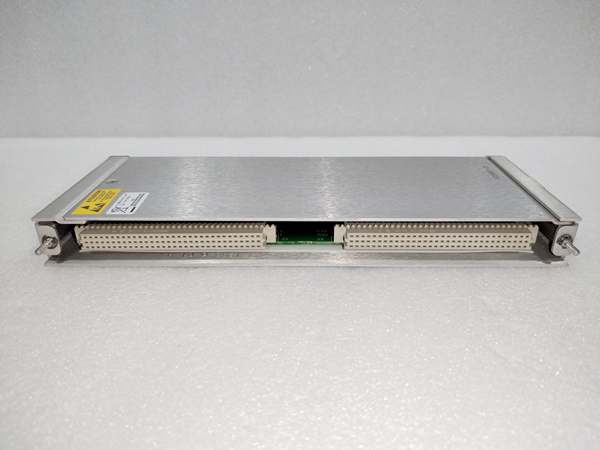

BENTLY 3500/22-01-01-00是一款高性能的瞬态数据接口模块（TDI），属于Bently Nevada 3500系列机械保护系统。它结合了3500/20机架接口模块（RIM）的功能和通信处理器的数据收集功能，能够连续采集稳态和瞬态波形数据，并通过以太网链路将数据传递给主机软件。

产品参数

输入电压：100-240V AC。

输出电压：24V DC。

输出电流：5A。

额定功率：120W。

工作温度范围：-40℃至+85℃。

尺寸：24.18cm x 2.44cm x 24.13cm。

重量：TDI模块0.91kg+I/O模块0.20kg。

通信协议：支持以太网（10Base-T/100Base-TX）、Modbus。

产品规格

通道数量：8个输入通道。

采样率：高达8kHz。

安装方式：机架式安装，位于机架插槽1。

兼容性：与Bently Nevada 3500系列机架和M系列监视器（如3500/40M、3500/42M等）完全兼容。

系列

该模块属于Bently Nevada 3500系列，是专为工业设备状态监测和故障诊断设计的高性能模块。

特征

高精度测量：确保监测数据的准确性。

实时数据采集：能够连续采集稳态和瞬态波形数据。

多功能集成：结合了RIM和通信处理器的功能。

用户友好：支持远程监控和故障诊断，方便操作和维护。

高可靠性：适用于恶劣工业环境。

作用与用途

数据采集与传输：用于采集和传输振动、速度、加速度等参数的瞬态和稳态数据。

故障诊断：通过分析采集到的数据，识别设备异常或潜在故障。

系统集成：作为监控系统与软件之间的接口，支持与其他系统的无缝集成。

应用领域

BENTLY 3500/22-01-01-00广泛应用于以下领域：

电力行业：用于发电厂的涡轮机、发电机等设备的监测。

石油和天然气：用于压缩机、泵等设备的监测。

冶金行业：用于高炉、轧机等设备的监测。

制造业：用于生产线中关键设备的监测。

水处理：用于水泵、水轮机等设备的监测
