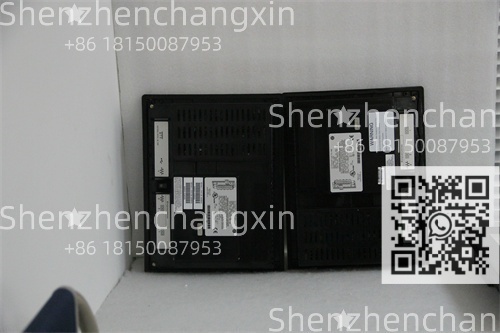

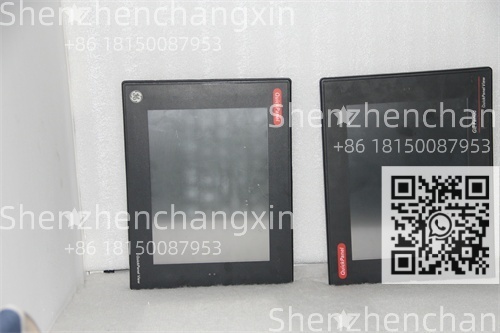

IC754VSF12CTD 技术规格
型号：IC754VSF12CTD
制造商：GE Fanuc Intelligent Platforms(现技术归属Emerson)
产品类型：工业人机界面(HMI / Operator Interface Terminal)
系列：VersaMax HMI 系列(兼容 VersaPro / Proficy ME 组态软件)
显示屏：
类型：TFT 彩色 LCD
尺寸：12.1 英寸(对角线)
分辨率：800 × 600 (SVGA)
亮度：≥300 cd/m²
背光寿命：>30.000 小时
触摸屏：
类型：4线模拟电阻式
透光率：>80%
寿命：>1.000.000 次点击
支持：手指、触控笔、戴手套操作
前面板防护：
材质：不锈钢边框 + 防刮硬化玻璃
防护等级：IP65(防尘、防喷水)
通信接口：
串口：1× RS-232(DB9)，1× RS-485(端子排)
以太网：1× 10/100 Mbps RJ45(部分固件版本支持)
协议支持：
GE SNP / SNPX(用于90-30/90-70)
SRTP(Service Request Transport Protocol)
Modbus RTU / ASCII / TCP
Allen-Bradley DF1(有限支持)
存储：
内置Flash：16 MB(用于画面与逻辑存储)
扩展：CompactFlash (CF) 卡插槽(支持程序备份、配方、数据日志)
电源输入：24 V DC(±10%)，典型功耗 25 W
工作温度：-10°C 至 +50°C
安装方式：面板嵌入式安装(开孔尺寸：292 × 227 mm)
认证：CE, UL, cUL, FCC
IC754VSF12CTD 产品概述
GE IC754VSF12CTD 是GE Fanuc VersaMax HMI系列中的高性能12.1英寸操作终端，专为需要高可视性、强环境适应性、多协议兼容性的工业现场而设计。它不仅是PLC的“显示器”，更是操作员与控制系统的“交互中枢”。
在自来水加压泵站中，IC754VSF12CTD 实时显示管网压力、水泵状态、报警历史，操作员可一键启停机组;在食品灌装线上，它提供配方选择、产量统计、清洗模式切换功能;在老旧锅炉房改造项目中，它替代传统按钮盘，集成燃烧控制、安全联锁、能效曲线于一体。凭借其IP65前面板、高亮屏、宽温设计、CF卡扩展能力，该HMI成为全球数千个中小型自动化项目的“标准操作站”。
主要特点和优势
✅ IP65不锈钢前面板
防尘防水，耐腐蚀，适用于食品清洗区、户外泵房、化工车间。
✅ 多协议即插即用
无需网关，直接连接GE 90-30/90-70、VersaMax、第三方Modbus设备。
✅ CF卡支持程序备份
断电不丢程序，支持现场快速恢复或版本升级。
✅ 高亮SVGA屏，可视性强
800×600分辨率清晰显示趋势图、流程图、报警列表。
✅ 兼容主流组态软件
支持 VersaPro(传统)和 Proficy Machine Edition HMI(现代Windows平台)。
(英文 part)
The GE IC754VSF12CTD is a rugged 12.1″ color HMI terminal designed for industrial environments demanding reliability and clarity. With IP65-rated stainless front, SVGA display, and support for SNP, SRTP, and Modbus protocols, it provides seamless integration with GE Fanuc PLCs and third-party devices. Its CF card slot enables easy backup and data logging—making it ideal for water treatment, packaging, and process control applications where uptime and usability matter.
典型应用场景
水与污水处理：泵站本地操作站，显示液位、流量、设备状态
食品与饮料：灌装、杀菌、清洗(CIP)单元人机界面
暖通空调（HVAC）：冷水机组群控操作面板
材料 handling：输送分拣系统本地监控
老旧设备改造：替换机械按钮盘，实现数字化操作
选型与配置建议
✅ 组态软件：
推荐使用 Proficy Machine Edition (PME)
旧项目可用 VersaPro(需Windows XP虚拟机)
✅ 通信设置：
连接90-30：使用RS-485 + SNP协议
连接90-70：使用以太网 + SRTP(若固件支持)
✅ 安装注意：
开孔尺寸：292 mm (W) × 227 mm (H)
预留后部深度 ≥150 mm(含接线空间)
⚠️ 触摸校准：首次上电或更换屏后需在系统菜单中校准
常见问题解答 (FAQ)
Q：IC754VSF12CTD 能连接西门子S7-1200吗？
A：可以!通过 Modbus TCP(若HMI固件支持以太网)或 Modbus RTU(通过RS-485)与S7-1200通信(需在TIA Portal中启用Modbus从站)。
Q：屏幕出现“White Screen”或启动卡住，怎么办？
A：尝试：1)插入已知良好的CF卡(含正确程序);2)断电5分钟复位;3)检查24V电源是否稳定(纹波<5%)。
Q：支持USB鼠标或键盘吗？
A：不支持。该型号无USB Host接口，仅支持触摸操作。
