产品简要说明

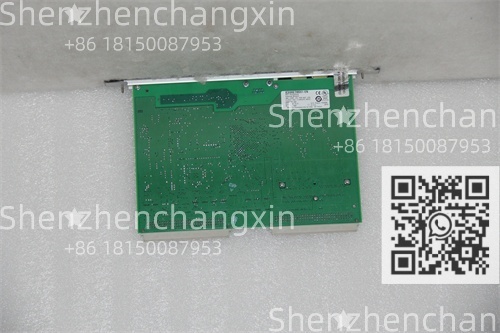

GE IC697ALG230 是通用电气(GE)为 Series 90-70 可编程逻辑控制器 系统设计的一款高性能、16通道模拟量输入模块。该模块是GE 90-70高端PLC平台的关键信号采集组件，专为高精度、多通道的模拟信号测量而设计。它支持多种输入信号类型，包括热电偶（T/C）、热电阻（RTD）、毫伏（mV）和电压（V）信号，具有13位分辨率和出色的精度。模块内置冷端补偿功能，并可通过软件灵活配置每个通道的输入类型和量程，适用于石油化工、电力、冶金等对测量要求苛刻的复杂过程控制场合。
输入通道：16个单端或8个差分输入
信号类型：热电偶(J，K，T，E，R，S，B型等)、RTD(Pt100.Ni120等)、mV、电压
分辨率：13位(1/8192)
精度：高精度，典型值在±0.1%量程左右
冷端补偿：内置
隔离：通道对背板隔离
工作温度：0-60°C
GE IC697ALG230 详细说明
GE IC697ALG230 技术规格
制造商： 通用电气(GE)，原GE Fanuc自动化。
产品系列： Series 90-70 PLC，属于GE的高端、高性能PLC平台。
模块类型： 模拟量输入模块。
输入通道： 16个单端通道，或通过软件配置为8个差分输入通道。这为高噪声环境下的信号采集提供了灵活性。
支持的输入信号类型：
热电偶： 支持J， K， T， E， R， S， B， N， C等多种国际标准类型。
热电阻： 支持2线、3线、4线制Pt100. Ni120等。
电压/毫伏： 支持多种量程，如±50mV， ±100mV， ±1V， ±5V， ±10V， 1-5V， 0-5V， 0-10V等。
分辨率： 13位(包括符号位)，提供8192个计数的测量精度。
转换速率： 所有通道的扫描时间取决于所选滤波和积分周期，通常在几十到一百多毫秒量级。
精度： 高精度，典型值在满量程的±0.1% 左右(在25°C时，具体精度因信号类型和量程而异)。内置高精度基准源和冷端补偿电路。
输入阻抗： 非常高，通常大于1MΩ，以最小化信号负载效应。
共模抑制比： 非常高，有效抑制共模噪声。
冷端补偿： 模块内置冷端补偿电路，用于对热电偶信号进行精确的参考端温度补偿，这是热电偶测量的关键。
断线检测： 对于热电偶和RTD输入，模块支持断线检测功能，能识别传感器回路开路故障。
滤波： 可编程的数字滤波，以抑制噪声。
隔离： 现场输入信号与PLC背板逻辑电路之间通过光电耦合器实现电气隔离，提高抗干扰能力和系统安全性。
配置： 通过90-70系列专用的手持式编程器或运行在PC上的配置软件(如LM90或Proficy Machine Edition for 90-70)进行配置。可独立配置每个通道的信号类型、量程、滤波时间、报警限值等。
电源需求： 从90-70 PLC机架背板获取工作电源。
工作温度： 0°C 至 60°C。
状态指示： 模块上通常有电源(PWR)、运行(RUN)和故障(FAULT)等LED状态指示灯。
GE IC697ALG230 产品概述
在大型、复杂的工业过程控制系统中，如发电厂、炼油厂或化工厂，对温度、压力、流量等过程变量的高精度、高可靠性采集至关重要。GE IC697ALG230 正是为此类高端应用而生的专业测量“感官”模块，是GE 90-70系列PLC的核心模拟量前端。
与适用于中小型系统的90-30系列不同，90-70系列定位更高端，而IC697ALG230 也体现了这一特点。它能够直接连接工业现场最常见的温度传感器——热电偶和热电阻，无需额外的变送器，直接将微弱的温度感应信号(毫伏级或电阻变化)转换为高精度的数字量，供PLC的CPU处理。其内置的冷端补偿功能解决了热电偶测量中的一个核心难题，确保了温度测量的准确性。高达16通道的单端输入能力使其在多点温度监测应用中极具成本效益，而可配置为8通道差分输入的能力，则使其能够在强电磁干扰环境下稳定地测量微小信号。
例如，在一个反应釜温度控制系统中，多个IC697ALG230 模块可以采集来自反应釜各测温点、夹套温度、进/出口物料温度的热电偶信号，同时采集压力变送器传来的4-20mA(需经250欧姆电阻转换为1-5V电压)信号。模块对这些信号进行高精度数字化和滤波处理后，通过高速的90-70 VME背板总线实时传送给CPU，用于实现复杂的闭环控制和连锁保护。
主要特点和优势
GE IC697ALG230 的核心价值在于其高通道密度、高精度、强大的传感器直接接入能力以及作为高端90-70平台组件的可靠性。
多功能、高密度信号采集：单个模块支持16通道模拟量输入，最大限度地节省了昂贵的90-70机架槽位，降低了大规模数据采集系统的单位点成本。其对热电偶、RTD、mV、V信号的广泛支持，使其成为一个通用的模拟量采集平台，用户无需为不同类型的传感器配备不同的专用模块，简化了备件管理和系统设计。
高精度与专业特性：13位分辨率和±0.1%量程级别的高精度，满足了大多数严苛过程控制应用的测量要求。内置的、自动的冷端补偿是热电偶应用中的关键优势，它比外置补偿更精确、更可靠。强大的共模抑制和可编程滤波功能，确保了在恶劣工业电磁环境下信号的稳定性和准确性。断线检测功能提供了重要的诊断信息，可及时提醒维护人员传感器故障。
适用于严苛工业环境：作为90-70系列的一部分，IC697ALG230 继承了该系列的高可靠性和坚固性设计，适用于对系统可用性要求极高的连续过程工业。其电气隔离设计保护了PLC核心系统免受现场侧干扰和故障的影响。灵活的软件配置允许工程师为每个通道“量身定做”参数，优化系统性能。
应用领域
GE IC697ALG230 专为需要大规模、高精度模拟量信号采集，特别是温度信号采集的高端过程工业和大型设备监控而设计。
石油化工与炼化：用于监测反应器、蒸馏塔、管道、储罐的多点温度(通过热电偶/RTD)、压力、流量和液位信号。
电力与能源：在火电厂、核电站中，用于采集锅炉、汽轮机、热力管网的温度、压力、振动等关键参数。在变电站中监测设备温度。
冶金与金属加工：用于轧钢生产线、加热炉、熔炼炉的温度监控与控制。
制药与生物工程：在发酵罐、生物反应器、洁净室中，进行高精度的温度和压力监控。
大型HVAC与楼宇自控：用于超高层建筑或大型园区的中央冷热源系统监控，采集大量温度、压力、流量信号。
选型指南与采购建议
选型或采购 GE IC697ALG230 时，需进行详细的信号和系统评估。
系统平台确认：首要且最重要的是确认您的PLC系统是 GE Series 90-70 系列，而非90-30或VersaMax。90-70系列采用VME总线架构，模块尺寸和接口与90-30完全不同，二者不兼容。
信号需求详细分析：
通道数量与类型：确认需要采集的信号总数。确定每个信号是热电偶、RTD、mV还是电压。如果噪声较大或信号源是“浮地”的，可能需要使用差分输入模式(此时通道数减半)。
传感器具体型号：对于温度传感器，必须精确到热电偶分度号(如K型)或RTD类型与线制(如Pt100. 3线制)。这决定了模块的配置参数。
精度与响应要求：评估控制精度对测量精度的要求。确认模块的采样速度和滤波设置能满足系统的实时性需求。
配置工具准备：IC697ALG230 的配置依赖于90-70系列专用的硬件配置工具(如手持编程器)或运行在DOS/旧版本Windows下的专用配置软件。在项目实施前，必须确保拥有可用的配置工具和相应的电缆。
采购与替换关键点：
型号确认：提供准确型号 IC697ALG230.
配置备份：如果替换现有模块，务必在拆除前，通过配置工具读取并完整备份模块的所有通道配置参数(信号类型、量程、滤波、报警值等)。这是恢复功能的唯一依据。
备件兼容性：由于是较老的90-70系列，需确认新旧模块的固件版本或硬件版本是否存在已知的配置兼容性问题。
常见问题解答 (FAQ)
Q1: IC697ALG230 能直接接收4-20mA电流信号吗？
A1: 不能直接接收。 该模块设计用于接收电压、毫伏、热电偶和RTD信号。若要连接标准的4-20mA两线制变送器，需要在每个变送器的回路中串联一个精度为0.1%的250欧姆精密电阻，将4-20mA电流转换为1-5V DC电压信号，然后接入模块的电压输入通道。或者，为90-70系统选专用的电流输入模块。
Q2: 如何进行热电偶测量的冷端补偿？
A2: IC697ALG230 内置了自动冷端补偿电路。 模块内部有一个温度传感器测量其端子排附近的温度(即“冷端”温度)。配置软件在配置热电偶通道时，会自动启用此功能。模块在将热电偶的毫伏信号转换为温度值时，会自动加上根据此冷端温度计算出的补偿值，从而得到以0°C为参考的准确温度。用户无需外接任何补偿导线到特定点，但需确保模块安装在环境温度相对稳定的控制柜内。
Q3: 模块上某个通道读数不准或跳变，如何排查？
A3: 可按以下步骤排查：
现场侧检查：断开现场接线，用过程校准仪在模块输入端直接施加一个标准信号，查看PLC中读数是否准确。如果准确，则问题在现场传感器或线路。
线路检查：检查传感器到模块的接线是否牢固，屏蔽层是否单点接地，信号线是否与动力线分开敷设，避免干扰。
配置检查：确认该通道的软件配置(信号类型、量程、滤波)与连接的传感器完全一致。
模块诊断：通过配置工具查看模块是否有报警信息(如断线、超量程)。
交叉测试：将此传感器的信号线接到同一模块另一个确认正常的通道上测试，或将另一个正常传感器的信号接到此问题通道测试，以判断是通道硬件故障还是配置/外部问题。
相关产品
GE 90-70 CPU模块： 如IC697CPM790. IC697CPM910等，是系统的控制核心。
GE 90-70 机架与电源： 如IC697CHS， IC697PWR等。
GE 90-70 数字量I/O模块： 如IC697MDLxxx系列。
GE 90-70 其他模拟量模块： 如IC697ALGxxx系列的其他量程模块，或IC697BEMxxx(模拟量 Genius总线模块)。
配置工具： 用于90-70系列的手持编程器或专用配置软件(如Logicmaster 90-70. Proficy ME中对90-70的支持包)。
信号调理器件： 250欧姆精密电阻(用于电流信号转换)，信号隔离器，端子排等。
安装、配置与维护
安装与接线：
安全下电： 安装前，务必关闭90-70系统电源。
模块安装： 将模块牢固插入90-70机架指定槽位，并拧紧固定螺钉。
传感器接线：
热电偶/RTD： 使用与传感器类型匹配的补偿导线（热电偶）或高精度铜导线（RTD），并确保极性正确。对于3线制RTD，三根线必须等长、同规格，以抵消引线电阻。
电压信号： 直接连接，注意信号极性和量程匹配。
屏蔽： 信号线应使用屏蔽双绞线，屏蔽层在PLC机柜侧单点接地。
电源与上电： 确认接线无误后，恢复系统供电。
软件配置(关键步骤)：
连接配置工具： 使用专用电缆连接配置工具(手持编程器或装有配置软件的PC)与CPU或配置端口。
硬件组态： 在软件中找到IC697ALG230模块，将其添加到机架的正确槽位。
通道参数设置： 为每个通道独立设置：
输入类型： 选择具体的热电偶分度号、RTD类型或电压量程。
工程单位： 设定显示的工程单位(如°C， PSI， %等)。
滤波时间： 根据信号变化速度和抗干扰需求设置。
报警限值： 设置高低报警值。
断线检测： 对热电偶/RTD通道启用。
下载配置： 将完整的硬件和模块配置下载到CPU。
日常维护：
定期检查： 检查接线端子是否紧固，模块状态指示灯是否正常。
周期性校准： 对于高精度要求场合，建议定期使用高精度信号源对通道进行校准检查。
环境维护： 确保模块安装环境温度在允许范围内，通风良好。
产品保障
我们供应的 GE IC697ALG230 模拟量输入模块，均为经过测试的可靠产品，确保其基本功能与精度符合出厂规格。我们深知该模块是90-70系统进行高精度过程监测的关键，其稳定性和准确性至关重要。
深圳长欣作为您的工业自动化备件合作伙伴，可为您提供此型号产品。由于90-70系列及IC697ALG230 属于相对早期的产品，在您采购和集成时，我们特别建议您务必提前确认配置工具的可用性，并在更换模块时做好原有配置参数的完整备份。我们可以提供基础的技术参数支持，协助您进行选型确认。我们致力于为您的传统系统维护提供可靠的产品供应。
