产品简要说明
型号：DSAI133A
部件号：3BSE018290R1
品牌：ABB
所属系统：S800 I/O 系列
核心功能：16通道、通道间隔离的模拟量输入（AI）模块
这是ABB S800远程I/O家族中的一款高密度、高精度模拟量信号采集模块。它专门安装在S800 I/O站中，用于连接现场的4-20mA两线制或四线制变送器。该模块将传感器产生的连续电流信号，高精度地转换为数字量，并通过现场总线(如Profibus DP、Foundation Fieldbus等)上传给上级控制器(如AC800M)。其通道间相互电气隔离的设计，能有效防止通道间干扰和地环路问题，确保每个测量信号的独立性与准确性，特别适用于需要高可靠性测量的关键流程控制场合。是ABB 800xA等DCS系统中模拟量信号采集的标准组件。

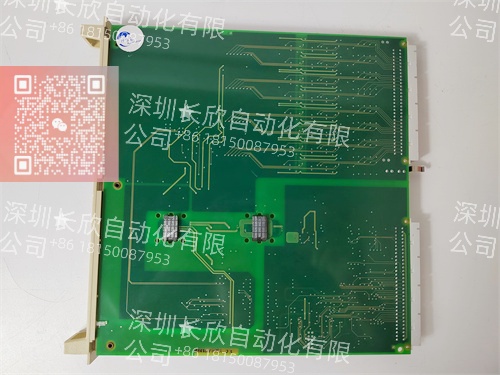

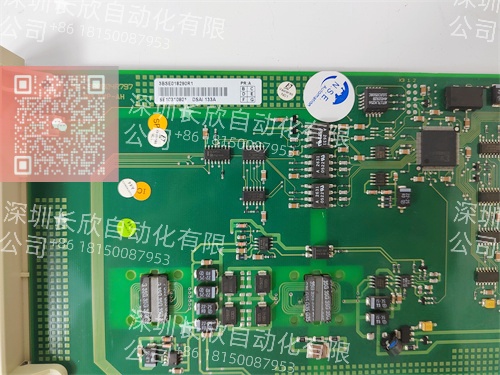

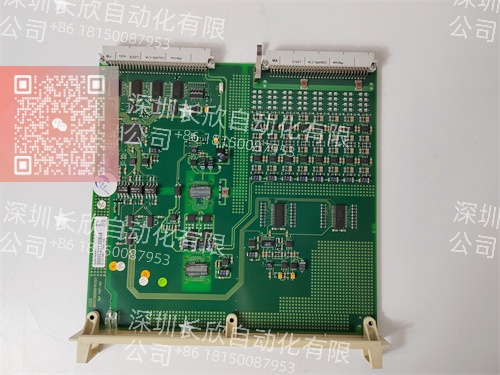

产品详细说明
ABB DSAI133A (3BSE018290R1) 是ABB S800分布式I/O系统中的关键“感官”组件。在大型工业自动化系统(如ABB 800xA DCS)中，现场数以千计的传感器(如压力、温度、流量变送器)将物理量转换为标准的4-20mA电流信号。DSAI133A 模块的任务，就是精确、可靠地“聆听”这些来自现场的模拟信号。
与普通模拟量模块不同，DSAI133A 的核心设计在于其通道间隔离特性。每个输入通道都具有独立的信号调理和模数转换电路，并且在电气上与其他通道及系统总线完全隔离。这意味着，即使某一个现场传感器出现接地故障或信号线引入高压，也不会波及其他通道或损坏整个模块，极大地提高了系统的可靠性与抗干扰能力。一个模块提供16个高密度输入通道，显著节省了控制柜空间和布线成本。它通过TBY（端子单元） 与现场接线连接，支持软件配置每个通道为有源(为两线制变送器供电)或无源模式，并具备完善的断线检测和超量程报警功能。通过安装在S800 I/O站中，并由相应的通信接口模块(如CI854K等)进行管理，它构成了连接现场仪表与高端控制器(如AC800M)的坚固、精确的桥梁。
技术规格
产品型号：DSAI133A
完整订货号：3BSE018290R1
制造商：ABB
产品类型：模拟量输入(AI)模块
I/O系统：ABB S800 I/O
输入信号类型：4-20 mA
输入通道数：16路，单端输入
电气隔离：通道间隔离，500V AC，持续1分钟
分辨率：16位
精度：±0.1% of量程(典型值)
最大负载：每个通道最大允许负载为 850Ω(在20mA时)
供电：两线制变送器供电(有源模式)电压：约 20.5V DC
断线检测：支持
内部功耗：典型 1.5W
连接方式：通过TBY20 或 TBY40 等端子单元与现场接线连接
状态指示：每个通道有绿色/红色LED指示灯，指示通道状态(正常/故障)
工作温度：0°C 至 +55°C
安装：可插拔，安装在S800 I/O基板(如S800B)上
可热插拔：支持(在系统设计和供电允许下)
主要特点和优势
ABB DSAI133A 的核心价值在于为关键流程应用提供了高密度、高精度且高度可靠的模拟量信号采集解决方案，其通道隔离设计是区别于普通AI模块的突出优势。
其核心优势是卓越的信号完整性与系统安全性。通道间隔离彻底消除了通道串扰和地环路引起的测量误差，并防止局部故障扩散，这对安全仪表系统(SIS)和关键控制回路至关重要。高密度与灵活性节省了大量机柜空间和安装成本，每个通道均可独立配置为有源(供变送器电源)或无源模式，适用于各种现场仪表。
高精度与稳定性：16位分辨率和±0.1%的高精度，确保测量数据准确可靠，为高级控制算法提供优质输入。
强大的诊断能力：每个通道独立的LED状态指示和软件可读的详细诊断信息(如断线、超限、模块故障)，使得故障定位快速直观，极大简化了维护工作。
易于工程与维护：通过ABB的Control Builder M或类似的配置工具进行统一组态，支持模块和通道的在线监控、参数调整。支持热插拔功能，可在不停机的情况下更换模块，最大化系统可用性。
系统无缝集成：作为S800 I/O家族的标准成员，与ABB AC800M控制器、各类通信接口模块(CI系列)及工程软件完美集成，保证了系统的兼容性和稳定性。
Technical Synopsis in English:
The ABB DSAI133A (3BSE018290R1) is a high-performance, 16-channel analog input module within the ABB S800 I/O system. It is designed for precise and reliable acquisition of 4-20mA current signals from field transmitters. A key differentiator is its channel-to-channel isolation, which provides superior noise immunity, prevents fault propagation between channels, and enhances overall system safety. With features like high density, software-configurable channels (sourcing/non-sourcing), comprehensive diagnostics, and hot-swap capability, it is an ideal choice for critical process measurement applications in DCS and safety systems. It seamlessly integrates with ABB controllers like AC800M via fieldbus networks, forming a robust link between the field and the control system.
应用领域
ABB DSAI133A 因其高可靠性和通道隔离特性，广泛应用于对信号质量和系统安全性要求极高的流程工业领域。
在大型化工厂的反应器装置中，多个DSAI133A模块被用于监测反应釜的压力、温度和各路进料流量，其通道隔离特性确保单个仪表故障不会影响其他关键参数的监测。在石油天然气平台的压缩机组监控系统中，它采集轴承温度、振动位移和工艺气体压力，为设备保护系统提供可靠数据。在制药行业的洁净厂房环境监测系统中，用于高精度采集温湿度、压差等信号，确保符合GMP规范。此外，它也常见于电厂、水处理、冶金等行业的DCS系统中。
石油、天然气与化工：安全仪表系统(SIS)、过程报警与停机(PAS)系统的信号采集，以及常规DCS模拟量监测。
电力行业：电厂辅机监控系统、发电机组的辅助参数监测。
制药与生物技术：环境监测、批处理过程的关键参数采集。
水与废水处理：流量、液位、水质分析仪表的信号接入。
集成与配置要点
集成ABB DSAI133A 模块需要在ABB的工程软件中完成硬件组态和参数设置，并正确进行现场接线。
硬件安装：
将模块插入S800 I/O站的指定槽位。S800 I/O站通常由电源模块、通信接口模块(如CI854K)和多个I/O模块(如DSAI133A)组成。
通过专用的TBY20 或 TBY40 端子单元进行现场接线。将现场变送器的信号线(2线制：电源+和信号+;4线制：信号+和信号-)连接到TBY对应的端子上。TBY再通过前连接器与模块连接。
软件组态（在ABB Control Builder M中）：
在项目硬件配置中，找到对应的S800 I/O站，并从硬件目录中添加“DSAI133A”模块到相应槽位。
配置模块参数：通常无需特殊配置，系统会自动识别。
配置每个通道参数(关键步骤)：
信号类型：选择“4-20mA”。
工作模式：选择“Sourcing”(有源，为两线制变送器提供环路电源)或“Non-Sourcing”(无源，用于四线制变送器)。
量程与工程单位：定义4mA和20mA对应的物理工程值(如0-1000 kPa)。
滤波时间：设置滤波常数以平滑信号波动。
报警限值：设置高/高报警、高报警、低报警、低/低报警值。
测试与验证：
下载硬件配置到控制器。
在现场端子处，使用过程校准仪模拟输入标准电流信号(如4mA， 12mA， 20mA)。
在操作员站或工程软件的变量监视器中，查看对应的过程值(PV)是否与输入信号匹配，验证测量精度和量程设置。
隔离优势的应用：充分利用其通道隔离特性，在接线和接地设计时，可为不同接地电位的信号区域分配在同一模块的不同通道，而无需担心干扰。
诊断利用：充分利用模块和通道级的LED指示灯及软件诊断信息，快速定位是模块故障、通信中断、电源问题还是现场仪表故障。
生命周期与采购建议
ABB DSAI133A 是成熟的S800 I/O系列中的核心模拟量输入模块。S800 I/O与AC800M控制器是ABB 800xA等系统的标准配置，拥有庞大的装机量，因此该模块是长期稳定需求的高通用性备件。
采购建议：
明确需求：主要用于现有S800 I/O站的扩容、改造或维护更换。
精确匹配：采购时，必须提供完整的订货号“3BSE018290R1”。同时，建议提供所替换模块的固件版本(如有)，虽然S800 I/O模块的固件通常由通信主模块管理，但保持版本一致是最佳实践。
备件策略：模拟量输入模块是信号采集的基础，使用量大。建议根据系统中该模块的数量和应用重要性，按一定比例（如5-10%）进行备件储备，特别是对于关键生产装置。
配套组件：确认是否需要同时采购对应的TBY端子单元(如TBY20)或前连接器。更换模块时，通常可以复用原有的TBY。
供应商验证：选择可提供基本功能测试的供应商，如模块上电后能被通信主站识别，通道指示灯状态正常。
我们的货源与保障承诺：
本产品(深圳长欣)提供的ABB DSAI133A 3BSE018290R1 模拟量输入模块，均来自可靠的工业自动化备件供应链。我们深知高精度测量对过程控制的重要性。每一块模块发货前，均经过严格的外观检查、引脚检查，并在可能的情况下，在测试站上进行上电识别、通信测试及多通道的4-20mA信号精度抽检，验证其基本转换功能和通道隔离特性。我们承诺所提供的模块为原装正品，并提供12个月的质保期。我们可为您的S800 I/O系统提供可靠的备件支持，确保您的数据采集层稳定运行。
