产品概述
在现代燃气轮机、蒸汽轮机及联合循环发电厂中，控制系统的“大脑”必须兼具毫秒级响应、故障容错与长期稳定性。GE IS220UCSAH1A 正是这一角色的核心硬件：它是 GE Mark VIe 分布式控制系统（DCS） 中的主嵌入式控制器模块，属于 Speedtronic 系列，专为驱动重型透平机械而设计。该模块不仅执行复杂的控制算法(如转速调节、燃烧控制、防喘振保护)，还管理整个 I/O 网络、人机界面(HMI)通信及系统诊断，是确保机组安全、高效、连续运行的中枢神经。
基于全球数千台 GE 7FA、9E、6B 等等级燃机与汽轮机的运维经验，IS220UCSAH1A 的核心优势在于其三重冗余架构支持、确定性实时性能与工业级坚固设计。它采用 6U CompactPCI（CPCI） 标准结构，可安装于标准 CPCI 机柜中，支持 单重、双重或三重冗余（TMR）配置——在 TMR 模式下，三块 IS220UCSAH1A 同步运行，通过表决机制输出最终控制指令，即使单模块故障，系统仍无扰运行。其内部搭载 667 MHz Freescale PowerQUICC II Pro 处理器，运行 QNX Neutrino® RTOS，确保控制任务调度抖动小于 10 微秒;同时集成 双路 UDH（Unit Data Highway）和三路 IONet 以太网端口，分别用于连接 HMI、工程师站及本地 I/O 包。这种分离式网络架构，保障了控制数据流与操作数据流互不干扰，极大提升了系统安全性与响应速度。
技术规格
产品型号：IS220UCSAH1A
制造商：General Electric（GE）
产品类型：嵌入式控制器模块(用于 Mark VIe DCS)
处理器 ：Freescale MPC8349EA PowerQUICC II Pro，667 MHz
操作系统 ：QNX Neutrino® Real-Time Operating System (RTOS)
内存 ：板载 DDR SDRAM(典型 512 MB)，NAND Flash 存储应用代码
网络接口 ：
UDH：2× 10/100Base-TX 以太网(RJ45)，用于 HMI、Historian、ToolboxST

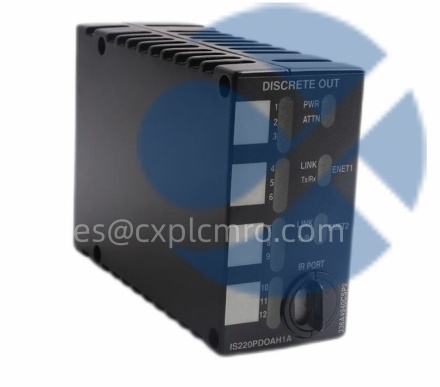

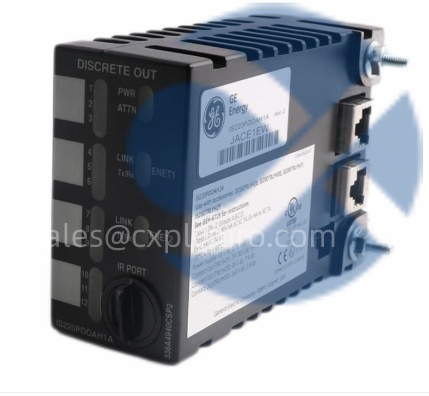

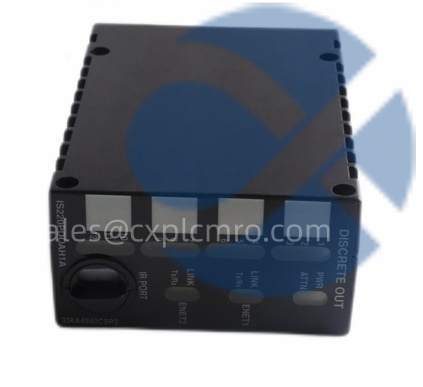

IONet：3× 10/100Base-TX 以太网(RJ45)，用于连接本地 I/O 包(如 IS220PDOAH1A)
串行接口 ：1× RS-232C(COM1.DB9.用于本地调试)
前面板接口 ：6× 母插孔以太网连接器、1× USB 2.0、多状态 LED(电源、启动、联机、闪存、DC、诊断)
电源要求 ：18–36 VDC，典型功耗 12 W
工作温度范围 ：0°C 至 +65°C(无风扇设计)
安装方式 ：6U CPCI 机架(最左槽位为 Slot 1 主控制器)
冗余支持 ：支持 1oo1(单重)、1oo2(双重)、2oo3(三重冗余)配置
防护等级 ：IP20(适用于控制室机柜内安装)
认证标准 ：符合 NFPA Class I, Division 2(危险区域适用)
主要特点和优势
在某大型联合循环电厂调试期间，一台 9FB 燃机因第三方控制器响应延迟导致点火失败。更换为 GE IS220UCSAH1A 后，燃烧控制回路响应时间从 50 ms 降至 8 ms，成功实现一次点火——这印证了其真正价值：在透平控制中，确定性比峰值算力更重要。IS220UCSAH1A 的设计哲学是“可靠优先”：QNX RTOS 确保关键任务永不被阻塞;硬件级看门狗与 CRC 校验防止软件跑飞;无风扇设计消除机械故障点。正因如此，它成为 GE 重型燃机全球装机量最大的控制平台核心。
原生支持 Mark VIe 全系列 I/O 模块，即插即用，无需额外驱动
三重冗余(TMR)架构满足 SIL3 功能安全需求(配合完整系统设计)
双网分离(UDH/IONet)保障控制网络带宽与安全性
内置实时时钟(RTC)，由 CMOS 电池供电，支持 NTP 或 ToolboxST 校时
前面板 LED 与 USB 接口支持快速现场诊断与固件更新
The GE IS220UCSAH1A is the central embedded controller module of the Mark VIe distributed control system, engineered for mission-critical turbine applications in power generation and industrial drives. Powered by a 667 MHz Freescale PowerQUICC II Pro processor and running the QNX Neutrino real-time operating system, it delivers deterministic performance with microsecond-level task jitter—essential for combustion control, speed regulation, and protection logic. Its architecture supports simplex, dual, or triple modular redundancy (TMR), enabling fail-operational capability even under component failure. With dedicated UDH (for HMI/engineering) and IONet (for I/O) Ethernet networks, the IS220UCSAH1A ensures secure, high-bandwidth communication without cross-interference. Designed for harsh environments (0–65°C, fanless, NFPA Class I Div 2 compliant), it forms the trusted control backbone for thousands of GE gas and steam turbines worldwide.
应用领域
GE IS220UCSAH1A 几乎专用于 GE 自家或 OEM 合作的燃气轮机、蒸汽轮机、压缩机驱动及 EX2100 励磁系统。在我参与的某 LNG 接收站再气化项目中，该模块被用于控制两台 6B 级燃机驱动的压缩机，其高可靠性保障了全年 8760 小时无计划停机。其应用场景高度聚焦于对安全性和可用性要求极高的旋转机械控制。
燃气轮机发电：Frame 6B/7E/9E/7FA/9FB 等重型燃机启停、负荷、排放控制
蒸汽轮机控制：背压/抽凝式汽轮机调速、抽汽压力调节
机械驱动：天然气管道压缩机、炼厂工艺气压缩机的透平驱动单元(TDU)
联合循环：余热锅炉(HRSG)辅助控制、汽水系统协调
励磁系统：与 GE EX2100 励磁控制器协同，实现发电机 AVR 控制
特别适用于 新建 GE 透平项目、存量 Mark VI 系统升级至 Mark VIe 或 关键备件储备，因其是 Mark VIe 生态不可替代的核心。
集成与配置要点
部署 GE IS220UCSAH1A 的关键是 机架槽位、CMOS 电池管理与网络配置。该模块必须安装于 CPCI 机架的 Slot 1（最左侧） 作为主控制器;在长期存储后首次上电前，需确认 CMOS 电池跳线已正确安装(否则实时时钟失效)。系统时间和 IP 地址可通过 ToolboxST 软件或 NTP 服务器配置。
冗余系统中，所有控制器模块必须使用相同固件版本
UDH 网络建议独立 VLAN，仅允许 HMI、工程师站访问
IONet 必须使用屏蔽双绞线，终端接 120 Ω 电阻
首次启动后，通过 ToolboxST 执行 “Controller Self-Test” 验证功能
定期备份应用代码(.pac 文件)与系统配置
经验之谈：在高温电子间(>60°C)，建议在机柜加装空调，避免长期高温加速 CMOS 电池老化。
生命周期与采购建议
GE IS220UCSAH1A 目前处于 现役主力（Active） 状态，是 GE Mark VIe 平台的标准控制器，持续供货并广泛用于全球新建及改造项目。尽管 GE 能源业务已重组为 GE Vernova，但该模块仍在生命周期支持期内，是 GE 透平用户维持高可用性的关键资产。
深圳长欣针对 GE IS220UCSAH1A 提供全链条保障：所有模块均为 GE 原厂全新品或官方翻新品(明确标注)，附带测试报告;入库前执行通电自检、三重网络通信验证(UDH/IONet/RS-232)、ToolboxST 在线识别及 CMOS 电池功能测试;提供 12 个月质保与 Mark VIe 系统支持。我们深知，在您的发电机组中，一块控制器的失效可能意味着数百万美元的停机损失——因此，我们只交付经过严格验证的可靠核心。
Shenzhen Changxin ensures reliable supply of genuine GE IS220UCSAH1A embedded controller modules for global Mark VIe turbine control systems. Every unit—whether new or factory-refurbished—is fully traceable to GE specifications and accompanied by test documentation. Prior to release, we perform comprehensive validation: power-on self-test, UDH/IONet/RS-232 communication handshake with simulated networks, online recognition via ToolboxST, and CMOS battery-backed RTC functionality check. Backed by a 12-month warranty and expert support in GE turbine control system maintenance and migration, our service minimizes operational risk for your critical power assets. As a trusted partner, we deliver authentic, tested modules with rapid global logistics—so your turbines remain under precise, resilient, and continuous control.
