产品概述

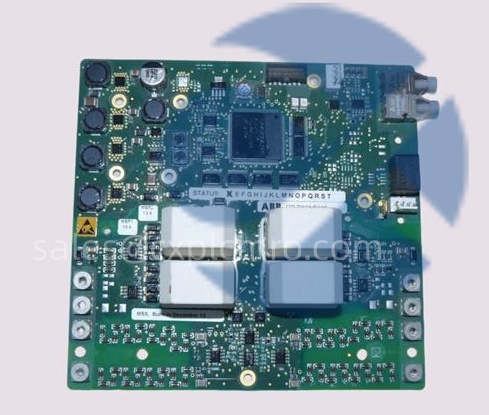

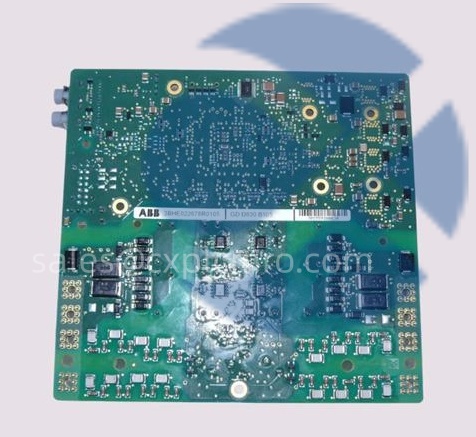

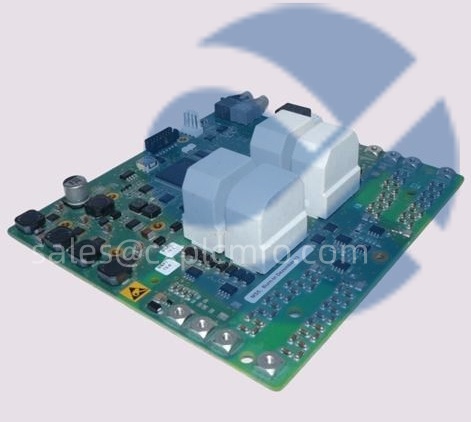

ABB PCD230A101（订货号 3BHE022291R0101） 是 AC 800M 控制器平台的核心通信扩展模块，用于将基于 PROFIBUS DP 的现场设备无缝接入 System 800xA 架构。它并非通用串口卡，而是集成了专用PROFIBUS ASIC芯片与实时通信协处理器的智能接口卡，可直接安装于AC 800M 控制器底座(如CI854A)的扩展槽中。
该模块的核心价值在于将PROFIBUS网络深度集成到800xA工程环境中。在一个大型造纸厂项目中，单台PM864控制器通过一块 PCD230A101 连接了32台西门子G120变频器和16个ET200M远程I/O站。所有设备的参数(如频率、电流、故障代码)均通过 Controller Builder M 软件自动映射为PLC标签(Tags)，操作员可在800xA操作员站上实时监控每台电机状态——无需额外网关或OPC服务器，大幅简化系统架构并提升响应速度。
技术规格
制造商：ABB
功能型号：PCD230A101
订货号：3BHE022291R0101
适用平台：ABB AC 800M 控制器(PM864/PM866等)，需配合CI854A、CI867等底座
通信协议：PROFIBUS DP V0/V1(符合 IEC 61158 / EN 50170)
物理接口：1× 电气隔离 RS-485(DB9 公头，带 600 V 隔离)
传输速率：9.6 kbps 至 12 Mbps(自动或手动配置)
最大从站数：126 个(受总线负载限制)
工作模式：
DP 主站（Class 1）：轮询从站，读写过程数据
DP 从站：响应主站请求(用于AC 800M作为子系统)
诊断功能：
前面板LED：PWR（电源）、RUN（运行）、ERR（错误）、TX/RX（通信活动）
通过背板上报详细诊断信息至800xA系统(如总线短路、从站丢失)
配置工具：ABB Control Builder M(内置 GSD 文件支持)
供电：由AC 800M 背板提供(无需外部电源)
工作温度：0°C 至 +60°C
认证：CE, cULus, 符合 PROFIBUS 用户组织(PNO)规范
主要特点和优势
PCD230A101 的核心优势在于“原生集成”与“确定性通信”：
无缝800xA集成：在Control Builder M中拖拽配置，自动生成通信变量
高实时性：最小循环时间可达 1 ms(取决于从站数量与波特率)
强抗干扰设计：600 V 电气隔离，适应工业电磁环境
支持标准GSD文件：兼容西门子、Phoenix Contact、ABB等主流PROFIBUS设备
热插拔支持(依底座)：维护时可在线更换(需系统配置允许)
