产品简要说明

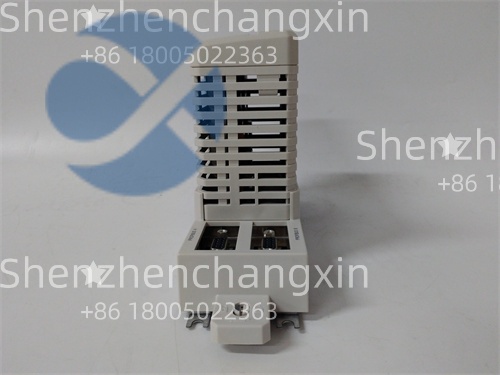

型号：CI854A
部件号：3BSE030221R1
品牌：ABB
所属控制器：AC800M 高性能可编程控制器
核心功能：高性能现场总线通信接口模块
一款用于ABB AC800M控制器系列的多协议现场总线主站模块。该模块安装在AC800M控制器基架的VME总线槽位上，为控制器提供了强大的外部设备连接能力。它支持多种主流现场总线协议，可作为Profibus-DP主站/从站、Modbus主站（RTU/ASCII）以及CANopen主站。通过该模块，AC800M控制器能够与广泛分布的第三方智能设备(如变频器、仪表、远程I/O)进行高速、可靠的数据交换，是实现工厂设备层集成的关键桥梁。原装备件，用于系统扩展或通信接口故障更换。
产品详细说明
ABB CI854A (3BSE030221R1) 是ABB AC800M可编程控制器家族中的“外交官”和“信息枢纽”。AC800M控制器是ABB 800xA、Symphony Plus等大型DCS/控制系统的核心处理单元，负责执行复杂的控制逻辑。然而，控制器要发挥作用，必须与现场成百上千的设备“对话”。
CI854A 模块正是承担了这一通信重任。它插入控制器的VME背板总线，作为一个功能强大的通信协处理器运行。其核心价值在于协议翻译与数据管理。例如，当AC800M需要从一条Profibus-DP网络上读取一批变频器的频率和状态时，控制程序只需访问内存中对应的数据区。CI854A 模块则在后台自动处理所有复杂的Profibus协议事务：它主动轮询网络上的从站设备，将接收到的字节流数据打包、校验、翻译成控制器可理解的格式，并写入指定的内存区域，反之亦然。一块CI854A 模块通常可配置为一种协议的主站，管理数十个从站设备，极大地扩展了控制器的I/O能力和系统集成范围。它的稳定运行，直接决定了上层控制系统能否实时、准确地获取现场数据并下达控制指令，是构建全厂一体化自动化网络的关键节点。
技术规格
产品型号：CI854A
完整订货号：3BSE030221R1
制造商：ABB
产品类型：现场总线通信接口模块
适用控制器：ABB AC800M 系列控制器(如PM851. PM856. PM860. PM861. PM864. PM865. PM866. PM891等)
支持协议：
Profibus-DP：符合IEC 61158/EN 50170标准，支持DP-V0和DP-V1.可作为主站(Class 1)或从站。
Modbus (Master)：支持Modbus RTU和Modbus ASCII协议，可作为主站。
CANopen (Master)：符合CiA DS-301/302标准，可作为主站。
物理接口：模块前端提供一个9针D-Sub母头连接器，用于连接现场总线网络。具体协议通过软件组态选择，连接电缆需匹配协议(如Profibus专用电缆)。
通信性能：
支持高达12 Mbps的Profibus-DP通信速率。
支持最高1 Mbps的CANopen通信速率。
支持最高115.2 kbps的Modbus通信速率。
电气隔离：总线接口与控制器逻辑侧之间有电气隔离，增强抗干扰能力。
状态指示：提供多个LED指示灯，用于显示模块运行状态、电源、总线活动及错误信息。
供电：通过AC800M基架背板供电。
工作温度：0°C 至 +60°C
主要特点和优势
ABB CI854A 的核心价值在于为AC800M控制器提供了灵活、强大且可靠的多协议现场总线接入能力，极大地简化了异构设备网络的集成。
其核心优势是卓越的多协议兼容性与灵活性。一个模块支持三种业界最流行的现场总线协议，用户只需在工程软件中轻松切换配置，无需更换硬件，就能适应不同供应商的设备网络，显著降低了备件库存和工程设计的复杂度。高性能与大容量确保了数据处理效率，高通信速率和强大的处理能力能够管理大量网络节点，满足实时控制需求。
强大的诊断能力：模块和工程软件提供详细的网络诊断信息，如从站状态、通信错误计数、信号质量等，便于快速定位和排除网络故障。
无缝系统集成：作为原厂AC800M组件，与ABB的Control Builder M工程工具深度集成，配置、编程、监控和诊断均在统一平台完成，工程效率高。
高可靠性设计：采用工业级元件和设计，适合严苛的工业环境，确保通信的长期稳定性。
热插拔支持：在系统设计允许的情况下(如冗余配置)，支持在线热插拔，便于维护和升级而不中断过程控制。
Technical Synopsis in English:
The ABB CI854A (3BSE030221R1) is a versatile, high-performance fieldbus communication interface module for the AC800M programmable controller series. It acts as a powerful communication coprocessor, enabling the controller to seamlessly interface with a wide range of field devices. The module supports multiple key industrial protocols, configurable as a Profibus-DP Master/Slave, Modbus Master (RTU/ASCII), or CANopen Master. This multi-protocol capability allows for easy integration of third-party drives, I/O, and instruments into the ABB control architecture. With its robust design, comprehensive diagnostics, and seamless integration with ABB engineering tools, the CI854A is a critical component for building scalable and reliable distributed control networks in process and industrial automation applications.
应用领域
ABB CI854A 的应用场景与AC800M控制器一致，遍布于需要高可靠控制和复杂设备集成的流程工业与基础设施领域。
在大型化工厂，AC800M控制器通过CI854A 模块作为Profibus-DP主站，连接车间里数十台ABB或西门子的变频器，统一调节泵和风机的转速，并读取其状态和故障信息。在水处理厂，通过其Modbus主站功能，与分布在厂区各个角落的智能仪表(如流量计、水质分析仪)进行通信，集中采集数据。在汽车制造的涂装车间，通过CANopen协议与执行机构、传感器网络进行高速实时通信。它使得ABB的高端控制器能够轻松融入由多种设备品牌构成的复杂工业网络。
化工与石化：连接变频器、智能仪表、称重系统等。
电力与能源：集成辅机控制系统、电能监测设备。
水与污水：与泵站、加药设备、在线监测仪表通信。
制药与食品：连接生产线上的智能设备，满足批处理控制需求。
交通运输：用于隧道、楼宇的监控系统集成。
集成与配置要点
集成与配置ABB CI854A 模块需要在ABB的工程软件环境中完成，正确的配置是确保通信成功的关键。
硬件安装：
在确认控制器断电后，将模块插入AC800M基架的任意一个VME总线兼容槽位。
使用符合协议规范的电缆(如Profibus屏蔽双绞线)连接模块前端的9针端口至现场总线网络。务必确保网络终端电阻正确配置。
软件组态（在ABB Control Builder M中）：
在项目硬件树中，右击AC800M控制器下的“Communication”或相应位置，添加“CI854A”模块。
在模块属性中，最关键的一步是选择“Protocol”：根据实际网络选择“Profibus DP Master”、“Modbus Master”或“CANopen Master”。
配置协议参数：
Profibus：设置站地址、波特率。然后需要在“Master”下添加具体的从站设备GSD文件，并为其分配输入/输出数据区。
Modbus：设置串口参数(波特率、数据位、停止位、校验位)，并定义读写命令(功能码、从站地址、寄存器地址、数据长度)。
CANopen：导入从站设备的EDS文件，并配置PDO(过程数据对象)和SDO(服务数据对象)通信。
将硬件配置下载到AC800M控制器。
诊断与测试：
在Control Builder M的在线模式下，可以查看CI854A模块的状态，以及每个已组态从站的通信状态(正常、故障、超时等)。
通过变量监视器，查看从从站读取或写入的数据是否正确。
版本兼容性：确保CI854A模块的固件版本与AC800M控制器的系统版本(System Version)兼容。通常需要在Control Builder M中为模块安装对应的固件文件。
网络规划：合理规划从站地址、通信波特率和电缆长度，避免网络冲突和信号衰减。
生命周期与采购建议
ABB CI854A 是成熟的AC800M控制器生态系统中的核心通信模块。AC800M系列是ABB中高端控制器的主力，应用极为广泛，因此CI854A 作为关键通信接口，属于长期稳定需求的常用备件。
采购建议：
备件定位：主要用于现有AC800M控制系统的维护、扩容和备件储备。
信息准确：采购时，必须提供完整订货号“3BSE030221R1”。同时，请提供该模块在您系统中配置的协议类型(如Profibus主站)，以及AC800M控制器的系统版本号，以便供应商确认固件兼容性。
备件策略：通信模块故障可能导致大范围设备失联。建议为关键控制站的每种在用协议类型的CI854A模块至少储备一块备件。
供应商验证：优先选择能够对模块进行基本功能测试的供应商，例如在测试机架上上电，并通过软件识别模块、检查固件版本和基本通信端口状态。
