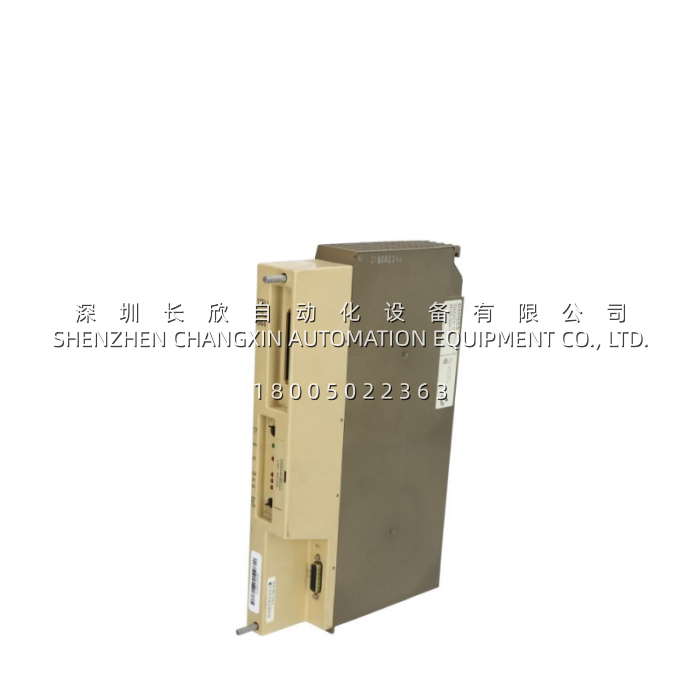

Siemens 6ES5944-7UA12 | SIMATIC S5 CPU 944，96KB RAM，S5-115U/115F 中央处理

描述

关键技术规格

• 产品型号: 6ES5944-7UA12
• 制造商: Siemens
• 产品类型: CPU 944 处理器模块
• 适用机架: S5-115U、S5-115F（UR 5700-3LA12，8 槽）
• 工作内存: 96 KB RAM
• 装载内存: 支持 MS375 子模块扩展（EPROM/EEPROM）
• 位指令执行: ~0.1–0.3 μs
• 字操作: ~1–2 μs
• 定时器/计数器: 256 个（典型 S5-115U 档）
• 最大 I/O（115U 上限）: DI/DO 1024，AI/AO 128
• PG 接口: 1× DB15（TTY 20 mA 电流环，AS511，配 6ES5734-2BD20）
• 扩展通信: 经 IM 312/314 可连 ER，经 CP 5xx 可扩 PROFIBUS/IE
• 供电: S5-115U 背板 5 V DC（由 PS 951/PS 930-8MD11 类供给）
• 备份电池: C 尺寸 3.6 V（6EW1 000-7AA，SAFT LS14500 类 1/2AA? 实际 115U 系是 C 尺寸 10 Ah 级——需核，下文写”以手册为准”）
• 尺寸 (W×H×D): ~42 × 195 × 310 mm（S5 长模块轮廓）
• 重量: ~0.94 kg
• ⚠️ 停产日期: 2002-10-01，备件渠道 NOS / 测试二手 / exchange

产品深度介绍

96 KB RAM、位指令 0.1 μs 上下、1 个 DB15 PG 口——这三个数基本框死了 6ES5944-7UA12 在 S5 家族的位置：它是 S5-115U 机架的高阶 CPU（基础款是 943-7UB11，48 KB；944 跳到 96 KB；再上是 945-7UA11，256 KB）。115U 这条线卡在 S5 家族中段——上够不着 135U/155U 的 948（640 KB 起），下比 90U/95U/100U 紧凑 U 强出一档，所以 944 的买家集中在机器柜 Annex、压机传送线、115U 主的小过程站——这些地方 OB1 跑 20–50 ms，96 KB 装几万步 STEP5 绰绰有余，再大就直接上 135U/155U 了。

7UA12 这个后缀和更早的 7UB11/7UB21 关系要提一句：944 系里 UB 是早期供货主力（7UB11=1 PG 口，7UB21=2 PG 口），7UA12 是后期固件/区域代号，96 KB RAM 和插槽兼容不变，PG 口仍是 1× DB15 TTY——别和 945-7UA11 搞混（945 是 115U 顶配 256 KB，前缀 5945 不是 5944）。采购单上如果原机是 7UB11，升 7UA12 一般 OK，但 STEP5 项目建议重新下载一次，固件差几位老 FC/FB 偶发偏移——尤其 115U 还挂 IM 314 扩 135U/155U ER 的那种混合机架，OB1 里调 ER 的 PW 地址时容易踩。

电池这块 115U 系是 C 尺寸 6EW1 000-7AA（3.6 V/10 Ah 级，SAFT LS33600 是 D 尺寸属于 130WB——上轮那根 3WB14 的电池，别串）。老 944 挂掉的高发模式两块：电池漏液蚀底板铜箔（和 130WB 的 921 同毛病）、RAM 子模块插座氧化导致 96 KB 偶发 CRC——二手 7UA12 拿回来先 PG AS511 握手进 STEP5 读到 CPU 型号，再插 MS375 子模块做一下内存校验，比只看外观稳。
