描述
SCXI-1100
SCXI-1100是一款32通道差分模拟输入模块，专为信号调理和数据采集设计，适用于处理毫伏级、伏特级和电流信号。它通过跳线选择的4 Hz低通滤波器提供灵活的信号调理功能，并支持多种增益范围（1至20倍），能够满足各种测量需求。
产品参数
通道数：32个差分输入通道。
输入范围：±10 V（单端）或±5 V（差分）。
增益范围：可编程增益（1至20倍）。
采样率：最高3 kS/s的采样率或250 kS/s的多路复用采样率。
分辨率：16位。
输入阻抗：>10 MΩ。
共模抑制比（CMRR）：>120 dB。
工作温度范围：-20°C至+70°C。
电源要求：+5 VDC或±12 V直流电。
尺寸：7.5英寸宽×5.75英寸高×1.25英寸深。
产品规格
电气规格：符合工业标准，具有良好的抗干扰能力和信号传输稳定性。
机械规格：适配SCXI机箱，结构坚固，适合恶劣环境。

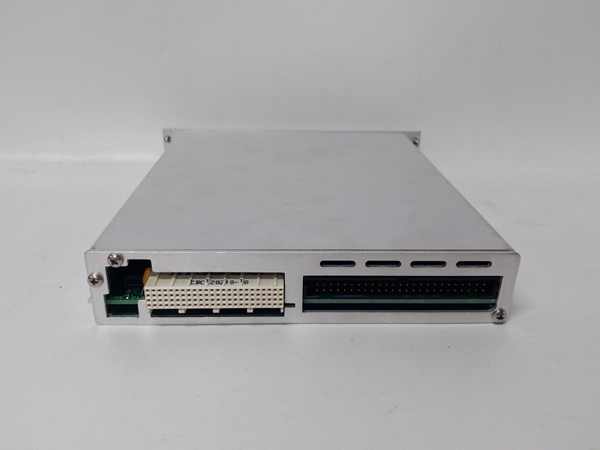

连接器：前端96针DIN C型连接器，后端50针带状电缆连接器。
系列
SCXI-1100属于NI的SCXI系列模块，该系列模块专注于数据采集系统的扩展，提供多种信号调理功能。
特征
多通道设计：支持32个通道的信号采集，适合高密度数据采集场景。
灵活配置：支持多种增益范围和滤波器选择，适应不同测量需求。
高速采样：最高3 kS/s的采样率和250 kS/s的多路复用采样率，满足高速数据采集需求。
高精度：16位分辨率和±0.01%的精度，确保数据采集的准确性。
模块化设计：易于安装和扩展，适合工业自动化和实验室环境。
作用
SCXI-1100的主要作用是将外部电压信号转换为数字信号，用于进一步的数据分析、采集和控制。它在以下几个方面发挥重要作用：
信号调理：对模拟信号进行放大、滤波和转换。
数据采集：采集传感器、测试设备等的电压信号。
控制和自动化：为工业自动化、实验室研究和教育提供支持。
用途
SCXI-1100广泛应用于以下领域：
工业自动化：用于监控和控制生产过程中的温度、压力、流量等参数。
测试和测量：用于电子设备、通信设备、医疗设备等的测试和测量。
科学研究：用于实验室研究、传感器监测和振动分析等。
教育：用于教学实验和学生实践。
应用领域
SCXI-1100适用于多种工业和科研场景，包括但不限于：
振动分析：用于机械振动监测。
声学测量：用于声学信号采集。
温度测量：用于温度传感器的数据采集。
应变测量：用于应变传感器的数据采集。
电机测试：用于电机性能测试
