描述
关键技术规格 | Key Technical Specifications
| 参数 | 值 |
|---|---|

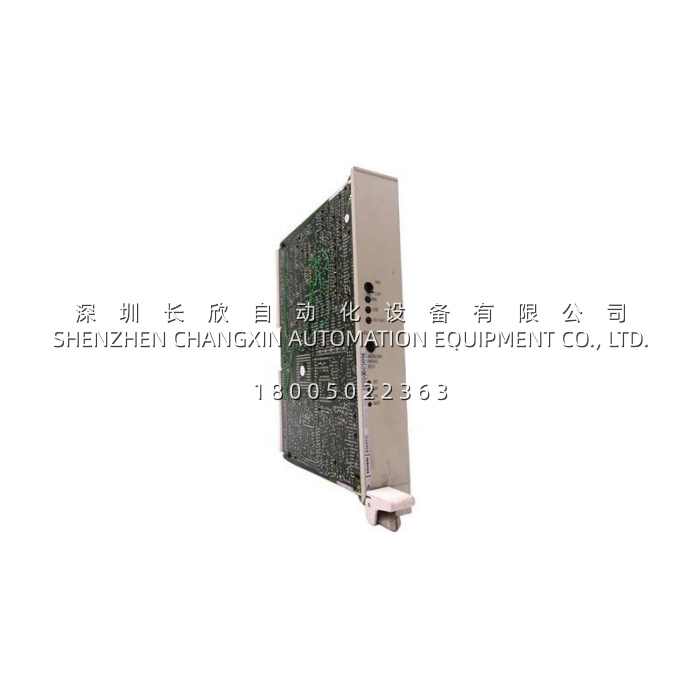

| 产品型号 | 6ES5946-3UA21 |
| 制造商 | Siemens (SIEMENS AG) |
| 产品类型 | CPU 946 中央处理器 |
| 系列归属 | SIMATIC S5 — 适用于 S5-155U（部分配置可向下兼 S5-135U，需核对手册） |
| 安装位置 | S5-155U 中央机架 (UR1/UR2, 21 槽) Slot1 最左 |
| 工作内存 | 256 KB（用户程序+数据）；部分 OS 版本可见 64 K 字 RAM，可扩展 |
| 执行速度 | 二进制 ≈ 0.48 μs/指令；字 ≈ 1.8 μs/指令 |
| 定时器/计数器 | 各 256 个 |
| 最大 I/O | DI/DO 各 1024 点；AI/AO 各 192 通道 |
| 通信接口 | 1× MPI（编程/组网）+ 集成 Profibus-DP 主站（9.6 k~12 Mbps） |
| 扩展能力 | 通过 IM304（本地）/ IM308（远程 DP）最多 21 个扩展机架 |
| 操作系统 | 需专用 OS EPROM，如 6ES5816-1AA21 等 946 专用版本 |
| 供电 | S5 背板 5 V DC（由 PS 955 供给，CPU 自身功耗约 10~15 W） |
| 实时时钟 | 内置 RTC，需电池备份（如 6ES5998-0SF01） |
| 工作温度 | 0 °C ~ +60 °C（部分资料标 -25 ~ +60） |
| 防护 | IP20 |
| 生命周期 | PM410 类停售，备件级；同系后继 -3UA23 可直接替代 |
产品深度介绍
12 MHz 主频、256 KB 工作内存、二进制 0.48 μs/指令——这三个数把 6ES5946-3UA21 钉在 S5-155U 家族的”高配带 DP”档。它跟 5944 的区别不在内存大小（5944 是 155U 中高配 2 MB 档，反而比 946 内存大？这里 Siemens 命名有点反直觉：59xx 第二数字越大越老/越低配？不，59xx 是 155U 系：941=115U 顶配混淆项，942=155U 中配 1 MB，944=155U 高配 2 MB，946=155U 高配+集成 DP，948=155U/155H 顶配+冗余。所以 946 的卖点不是内存最大，是少插一张 CP——MPI + Profibus-DP 主站直接焊在主板上，9.6 k~12 Mbps 连 ET 200、连 PG、连老 HMI 一根 DP 缆搞定。对 155U 柜子里槽位紧还想挂 DP 分布式 I/O 的厂，946 比 “944 + CP 342-5” 省一个槽、省一张 CP 的钱。
另一个容易忽略的点：946 要配专用 OS EPROM，比如 6ES5816-1AA21 那一类 946 专用版本。老 155U 升级时如果只换 CPU 不换 OS 卡，开机报 “Operating System Not Found” 或者某些 SFC 调不通——这是 946 替换 944 时最容易踩的坑，因为 944 的 OS 卡插 946 上不认。
