描述

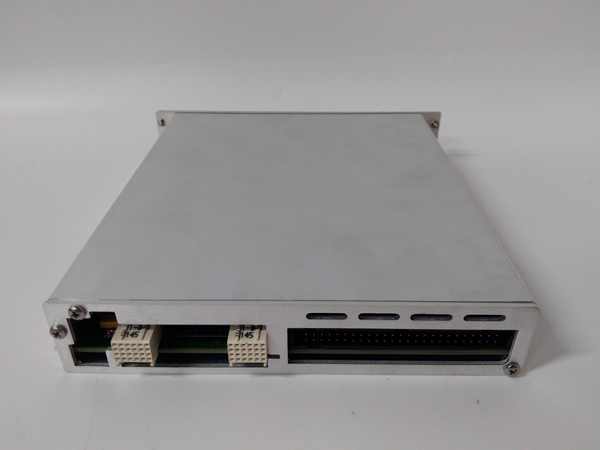

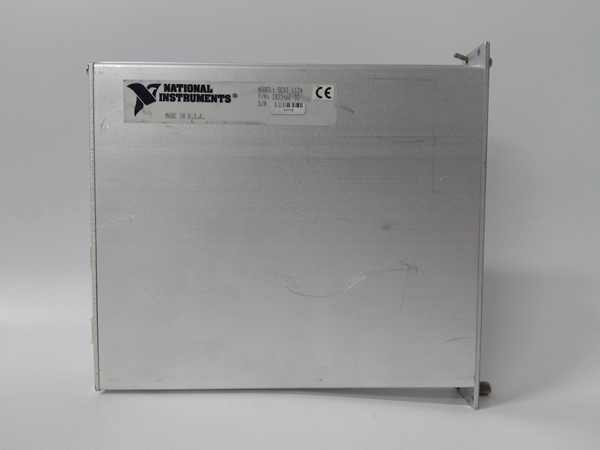

NI SCXI-1124
NI SCXI-1124是一款6通道隔离模拟输出模块，专为NI SCXI系统设计。它适用于静态直流（低带宽）电压或电流信号的输出，广泛应用于需要高精度模拟输出的工业自动化、测试测量和实验室研究等领域。
产品参数
通道数：6个独立隔离的模拟输出通道。
输出类型：每个通道可配置为电压或电流输出。
电压输出范围：0至1V、0至5V、0至10V、±1V、±5V、±10V。
电流输出范围：0至20mA。
分辨率：12位。
最大更新速率：单通道最大更新速率为555 S/s，所有六个通道的最大更新速率为每通道125 S/s。
隔离电压：每通道250Vrms。
输入阻抗：1 MΩ||10pF。
共模抑制比：>90dB。
电源：SCXI总线供电。
产品规格
尺寸：1.2 x 6.8 x 8.0英寸。
重量：未明确提及。
工作温度范围：0℃至50℃。
存储温度范围：-20℃至70℃。
接口：后连接器为50针公头带状电缆，前连接器为48针DIN C公头。
系列
NI SCXI-1124属于NI SCXI系列。
特征
软件可编程范围：用户可通过软件配置每个通道的输出范围。
高隔离电压：每通道250Vrms，确保信号的准确性和安全性。
高分辨率：12位分辨率，确保输出信号的精度。
可串联通道：在单个模块内，用户可以逐步关联通道以使每个模块的输出信号高达60VDC。
板载EEPROM：用于存储校准常数，确保长期稳定性。
兼容性：与NI-DAQmx驱动程序软件兼容，支持LabVIEW、LabWindows/CVI或Measurement Studio等软件包。
作用
NI SCXI-1124用于将数字信号转换为模拟信号，以驱动外部设备或控制系统中的模拟设备。它广泛应用于需要精确控制模拟信号的工业自动化、测试测量和实验室研究等领域。
用途
工业自动化：用于自动化生产线中的信号输出和控制。
测试测量：用于音频测试和测量、噪声和振动诊断。
实验室测量：用于精确测量和数据分析。
过程控制系统：作为现场设备与控制系统之间的接口，提供高可靠性和精度。
应用领域
NI SCXI-1124广泛应用于以下领域：
工业自动化：用于工厂自动化、过程控制。
测试测量：用于音频测试和测量、噪声和振动诊断。
科研教育：用于实验室研究和教学
