描述

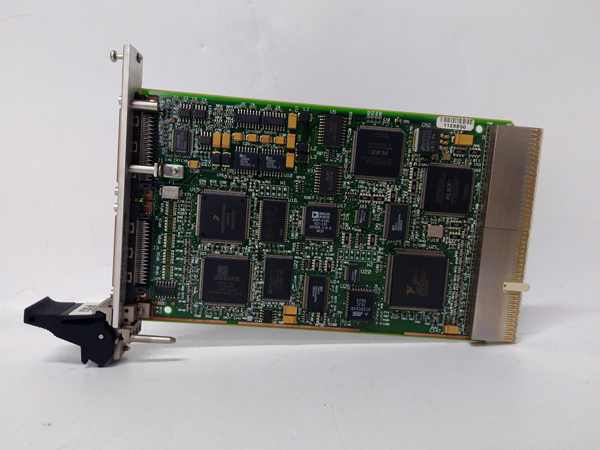

NI PXI-7344
NI PXI-7344是一款高性能的伺服控制器模块，支持多轴步进和伺服电机控制，适用于复杂的运动控制应用。它集成了双处理器、实时操作系统和多轴插值功能，能够实现精确的轨迹控制和运动管理。此外，该模块支持多种通信接口（如RS-485、以太网和USB），并提供丰富的软件支持（如LabVIEW、NI Motion Assistant和NI SoftMotion Module），便于用户进行编程和调试。
产品参数
轴数：最多支持4轴。
脉冲频率：最高可达20 MHz。
位置分辨率：23位。
速度分辨率：32位/秒。
加速度分辨率：32位/秒²。
峰值电流：每轴3 A。
电源电压：24 VDC。
工作温度范围：-20°C至+65°C。
尺寸：3U PXI模块。
产品规格
模块类型：伺服控制器模块。
接口：PXI总线。
控制类型：支持步进电机和伺服电机。
高级功能：包括梯形和S型加速、慢跑、轮廓反跳和补偿等。
通信接口：RS-485、以太网和USB。
系列
NI PXI-7344属于NI的PXI系列模块，是PXIe平台的一部分，适用于工业自动化、测试测量和科研教学等领域。
特征
多轴控制：支持同时控制多个伺服电机或步进电机。
高精度：每轴位置精度可达0.1微米，速度精度为0.01%，加速度精度为0.01%。
灵活性：支持多种运动模式（如点对点、直线、圆弧和螺旋等）。
实时性：具备实时操作系统，确保快速响应。
扩展性：可通过PXI机箱扩展模块数量，适应不同需求。
作用与用途
NI PXI-7344主要用于以下领域：
工业自动化：如机器人控制、包装机械、物料搬运等。
半导体制造：用于晶圆传送、测试设备等。
科研实验：如运动平台控制、数据采集。
航空航天与国防：用于航天器测试等。
医疗设备：用于精密测量和自动化操作。
应用领域
NI PXI-7344广泛应用于多个行业，包括但不限于：
生产线控制：用于CNC机床、自动化生产线等。
设备控制：如自动化测试系统、机器人关节控制。
科研教学：用于实验数据采集和分析。
电子制造：用于印刷电路板测试、电子元器件测试
PXI-7344
