描述
关键技术规格
| 参数项 | 规格 |
|---|---|

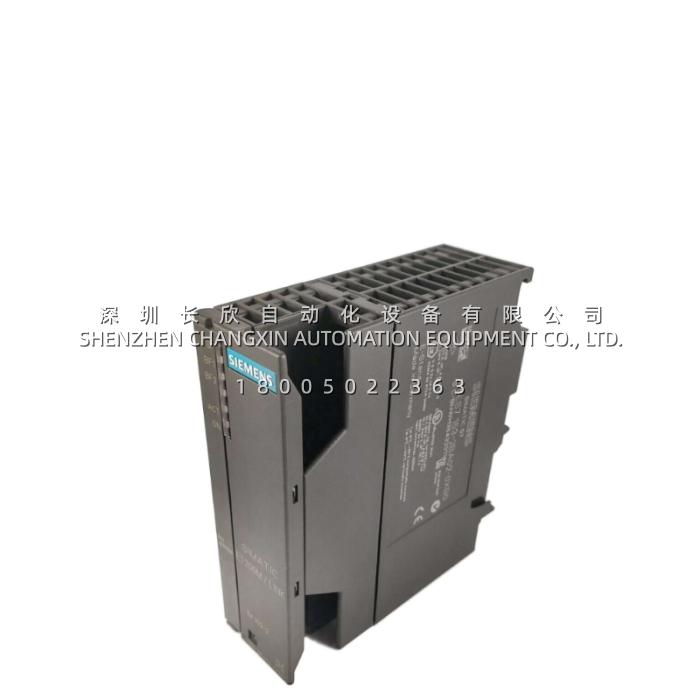

| 订货号 | 6ES7153-2BA02-0XB0 |
| 产品族 | SIMATIC DP, ET 200M 接口 IM 153-2 HF |
| 总线协议 | PROFIBUS DP V0/V1 (DPV1)，符合 EN 50170 |
| 物理接口 | 双 9-pin Sub-D (RS485)，冗余双口 |
| 传输速率 | 9.6 kbit/s ~ 12 Mbit/s，自动波特率 |
| 站地址 | DIP 拨码 1~125 |
| 单站挂载模块数 | 最大 12 个 S7-300 模块 (SM 321/322/331/332/FM/CP 等) |
| 过程映像 | 输入 244 字节 / 输出 244 字节 |
| 背板输出 | 5 V DC，最大 1.5 A |
| 供电电压 | 24 V DC，允许范围 20.4~28.8 V |
| 典型功耗 | 5.5 W |
| 冗余切换 | 支持，无扰动切换 (被动 IM 153-2 接管) |
| 等时同步 (Isochronous) | 支持，适用于驱动控制场景 |
| 时间戳 (SOE) | 精度 1 ms (≤8 模块) / 10 ms (≤12 模块)，最大 128 数字量信号/站 |
| HART 辅助变量 | 支持 (SM 331/332 HART 模块，每通道最多 4 / 每模块最多 8) |
| 热插拔 (RIUP) | 支持，需配有源总线模块 (BM) |
| 隔离 | 电子↔PROFIBUS 光电隔离，测试电压 500 V |
| 诊断 LED | SF / BF / 5V / 24V |
| 固件版本 | V6.0.0 |
| 工作环境温度 | 0~60 ℃ |
| 尺寸 (W×H×D) | 40 × 125 × 117 mm |
| 重量 | 约 0.286 kg |
| 防护等级 | IP20 |
| 组态软件 | STEP 7 V5.4+SP3 及以上 / PCS 7 V7.0+SP3 及以上 |
| 生命周期 | 已停供 (PM490)，后继型号 6ES7153-2BA10-0XB0 |
技术原理与创新价值
- 创新点 1：单站 12 模块挂载能力。相比 IM 153-2 基础版的 8 模块限制，2BA02 把背板 5 V 供电能力提升到 1.5 A，单站可挂 12 个 S7-300 模块。对于 64 通道 SM 331 AI 这种”吃 5 V 狠”的模块，1.5 A 的预算才算够用——老版 1 A 在满载时容易掉电压。
- 创新点 2：S7-400H 冗余无扰动切换。两个 IM 153-2 HF 并排在 ET 200M 机架上，通过专用 IM/IM 冗余耦合器互联。主模块故障时，备用模块在毫秒级接管所有 I/O 通信，上位 CPU 不报停。这是化工 PCS 7 和电厂 DCS 敢用它做关键现场站的核心原因。
- 创新点 3：1 ms 时间戳与等时同步。SOE（事件顺序记录）精度达到 1 ms（8 模块以内），最大可标记 128 个数字量输入信号/站。等时同步模式让 PROFIBUS DP 上的驱动控制闭环周期稳定可预测——这是普通 IM 153-1 做不到的。
- 创新点 4：HART 辅助变量透传。通过 DPV1 非周期通信，把 SM 331/332 HART 模块采集到的二级变量（如传感器温度、诊断信息）直接送到上位系统，每通道最多 4 个、每模块最多 8 个 HART 辅助变量，省掉了额外的 HART 多路转换器。
