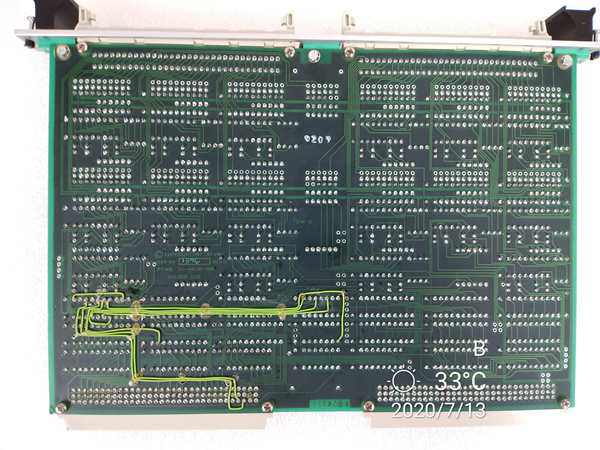

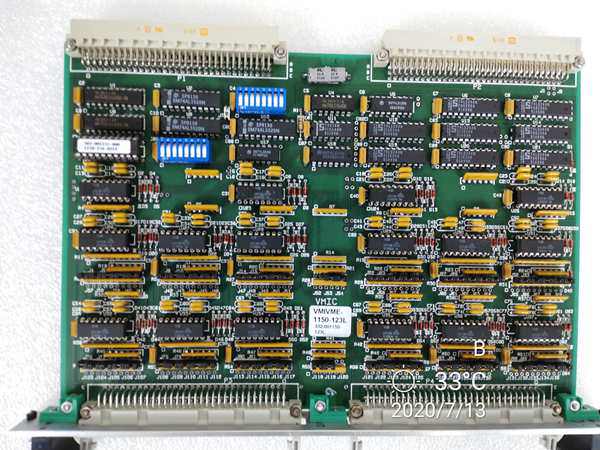

GE VMIVME-1150
GE VMIVME-1150是一款64位光耦合数字输入板，专为VME总线设计和优化。它具有高隔离度，提供灵活、低成本且具有高抗噪性的数字输入端口。
产品参数
输入端数量：64个光学耦合数字输入端。
输入范围：5V至48VDC。
隔离度：高隔离度，1000V持续电压，7500V脉冲电压。
输入特性：支持电压源或电流吸收输入选项，数据极性可按正真或负真排序。
数据传输：支持8位或16位数据传输。
寻址方案：每个8位端口可在8位或16位边界内的任意位置单独寻址。
板地址：由板载DIP开关选择，可在VME总线背板上除1号插槽外的任何可用插槽中运行。
VME总线访问：支持短监督或非特权短I/O访问。
连接器：双I/O连接器。
外形尺寸：标准双高Eurocard尺寸，160 x 233.5 mm。
操作温度范围：0至+55°C。
存储温度范围：-40至+85°C。
湿度：20至80%，非凝结。
功率需求：+5VDC，1.1A（典型），最大2.2A。
MTBF：139,706小时（217F）。
产品规格
兼容性：标准双高印刷电路板，电气和机械方面与VME总线兼容。
输入组织：八个输入端口，每个端口宽八位。
寻址方式：每个8位端口可在8位或16位边界内的任意位置单独寻址。
板地址选择：由板载DIP开关选择，可在VME总线背板上除1号插槽外的任何可用插槽中运行。
VME总线访问：地址修饰符位经过解码，可支持短监督或非特权短I/O访问。
VME总线回复：DTACK回复是对数据选通(DS0或DS1)和解码后的板地址的响应。
系列
VMIVME-1150属于GE Fanuc的VME总线系列。
特征
高隔离度：每个输入通道与系统之间具有高隔离度，能提供1000V持续电压、7500V脉冲电压的隔离，有效抗干扰和确保电气安全。
多通道输入：具备64个光学耦合数字输入端，可满足多点信号采集需求。
灵活输入特性：输入电压范围为5V至48V DC，支持电压源或电流源输入选项，数据极性可按正真或负真排序，还具有滤波输入、触点闭合传感等功能。
多种数据传输方式：支持8位或16位数据传输，访问时间最大为250纳秒，可在8位或16位边界内任意位置单独寻址8位端口。
兼容性强：是标准的双高印刷电路板，在电气和机械方面与VME总线兼容，可在除1号插槽外的VME总线背板任何可用插槽中运行，支持非特权或监管I/O访问权限，有双I/O连接器和高可靠性DIN兼容输入连接器。
作用
GE VMIVME-1150的主要作用是提供高隔离度的数字输入端口，用于采集和处理数字信号。它广泛应用于工业自动化、数据采集、军事应用以及测试与测量等领域。
用途
工业自动化：在自动化控制系统中用于数字信号的采集和处理。
数据采集：适用于实时数据采集和监控场景，可应用于各种工业和科研领域。
军事应用：能用于军事系统中的信号处理和控制，以确保高可靠性和抗干扰能力。
测试与测量：在测试与测量、机器视觉等需要高隔离、灵活且抗噪性强的数字输入的领域也有广泛应用。
应用领域
GE VMIVME-1150广泛应用于工业自动化、数据采集、军事应用以及测试与测量等领域
