描述

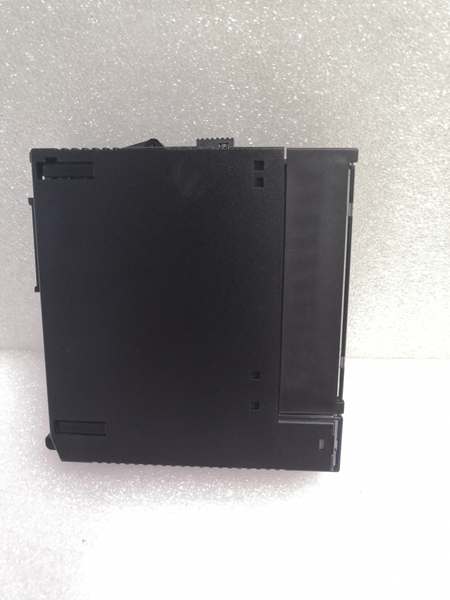

GE IC693MDL645
GE IC693MDL645是一款高性能的24V直流输入模块，专为GE Fanuc Series 90-30可编程逻辑控制器（PLC）设计。该模块提供16个输入点，支持正逻辑和负逻辑两种工作模式，适用于各种工业自动化应用。
产品参数
输入电压范围：0-30 VDC，标称电压为24 VDC。
输入电流：在额定电压下典型值为7 mA。
通态电压：11.5-30 VDC。
断态电压：0-5 VDC。
通态电流：最小3.2 mA。
断态电流：最大1.1 mA。
响应时间：开启和关闭状态均为7毫秒。
功耗：
5V：当所有输入点都导通时，从背板上的5伏总线消耗80毫安。
24V：从隔离的24伏背板总线或用户提供的电源消耗125毫安。
工作温度范围：-20°C至+70°C。
存储温度范围：-40°C至+85°C。
湿度范围：5%至95%（非冷凝）。
尺寸：115 x 70 x 45 mm（4.53 x 2.76 x 1.77英寸）。
重量：0.35公斤（0.77磅）。
产品规格
安装方式：安装在PLC基板上。
隔离电压：现场侧与逻辑侧之间隔离电压为1500伏。
连接器类型：使用20个螺钉的端子板。
防护等级：IP20。
系列
IC693MDL645属于GE Fanuc的Series 90-30 PLC系列。
特征
高输入阻抗：减少对外部电路的影响。
LED指示灯：显示每个输入点的状态。
抗干扰能力强：具有良好的抗噪声能力。
光电耦合隔离：防止噪声和故障。
模块化设计：便于系统扩展和维护。
高可靠性：适用于各种工业环境。
易于集成：与GE Fanuc系列PLC无缝集成。
作用
信号转换：将外部信号转换为PLC可识别的数字信号，实现自动化控制。
设备接口：作为各种输入设备的接口，如按钮、限位开关、接近开关等。
状态监控：监控设备状态，如传送带电机、工件位置和安全防护装置的运行。
用途
工业自动化：用于制造、过程控制、能源管理等。
过程控制行业：如化工厂和水处理设施，用于监控液位、流量等。
楼宇自动化和能源管理系统：用于控制照明、暖通空调系统等。
应用领域
GE IC693MDL645广泛应用于以下领域：
制造业：生产线控制、机械设备管理。
能源行业：发电站、变电站。
化工：过程控制和监测。
水处理：污水处理和供水系统
