描述

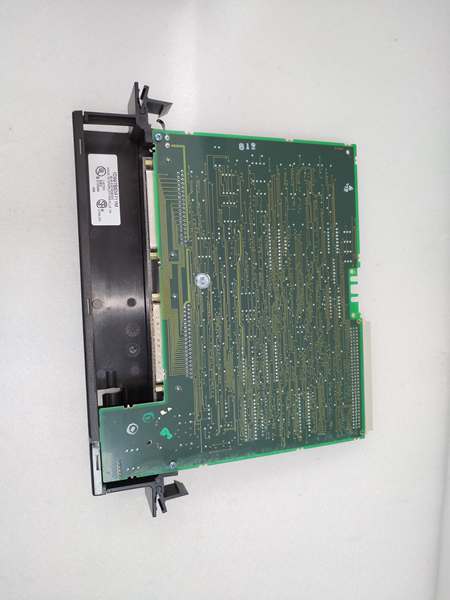

GE IC670MDL740
GE IC670MDL740是一款高性能的离散输出模块，专为工业自动化控制系统设计。它属于GE Fanuc Field Control系列，提供16个离散输出通道，能够处理高达24V直流电压的信号。该模块适用于需要高可靠性、高抗噪性的离散信号采集的各种工业应用。
产品参数
输出通道数量：16
输出电压范围：9.2–29.5V DC
标称电压：24V DC
输出电流：每通道0.5A，模块总电流4A
浪涌电流：2A，最大持续时间100ms
工作温度范围：-25°C至70°C
存储温度范围：-40°C至85°C
相对湿度：5%至95%（非冷凝）
尺寸：约180 mm x 180 mm x 230 mm
重量：约2磅
外壳材质：铝合金
安装方式：模块式安装，控制室安装
总线接口：支持Genius总线接口
电源：由总线接口模块供电
认证：UL认证
保修期：12个月。
产品规格
输出类型：正逻辑输出
输出延迟时间：小于10微秒
最小负载电流：每通道1mA
输出电压降：0.5V
输出漏电流：在30VDC时为0.5mA。
系列
该模块属于GE Fanuc Field Control系列，该系列以其模块化设计、灵活的配置和强大的功能而著称。
特征
高可靠性：采用先进的设计和高质量的元件，确保模块的高性能和长期稳定运行。
电子短路保护：每个输出通道都提供电子短路和过电流保护功能。
快速响应：短路响应时间为100微秒，确保在发生短路时能够迅速切断电源。
诊断功能：提供LED状态指示灯，显示输出状态、电源状态和模块故障状态。
兼容性强：与IC670GBI002 Genius总线接口模块版本2.10或更高版本以及Profibus接口单元兼容。
灵活配置：支持多种输出类型，包括源型输出和漏型输出，能够满足不同设备的控制需求。
易于维护：内置诊断功能和故障报警机制，便于快速定位和解决问题。
作用
IC670MDL740的作用是将PLC的输出信号转换为电气信号，并控制外部设备的运行。常见的应用包括：
设备控制：例如，在生产线中，IC670MDL740可用于控制输送机、机器人的运行。
信号指示：例如，在交通信号灯系统中，IC670MDL740可用于控制红绿灯的亮灭。
故障报警：例如，在锅炉房中，IC670MDL740可用于指示锅炉故障。
用途
IC670MDL740广泛应用于各种工业控制应用，包括：
离散控制：例如，在生产线中，IC670MDL740可用于控制输送机、机器人的运行状态。
电力系统：例如，在发电厂中，IC670MDL740可用于控制断路器、隔离开关的开关。
石油和天然气：例如，在石油和天然气开采过程中，IC670MDL740可用于控制井口阀门的开关。
化工：例如，在化工厂中，IC670MDL740可用于控制泵、阀门的开关。
水处理：例如，在水处理厂中，IC670MDL740可用于控制水泵、阀门的开关。
应用领域
IC670MDL740可应用于以下领域：
制造业
电力
石油和天然气
化工
水处理
环保
IC670MDL740
