描述

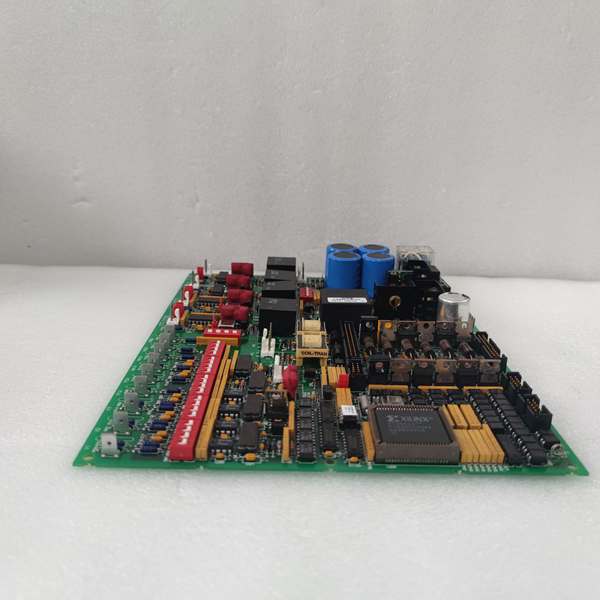

GE DS200DCFBG1BLC
GE DS200DCFBG1BLC是通用电气（GE）为Mark V系列控制系统设计的直流反馈电源板，专为工业自动化设备、燃气轮机及驱动器提供稳定电源支持。该模块集成复杂电路系统与灵活配置功能，兼容多品牌驱动器，适用于电力、能源、制造等领域，具备高可靠性与抗干扰能力。
产品参数
输入电压：38-115V AC（频率0-500kHz）。
输出电压：±5V、±15V、±24V DC（系统控制级）。
输出电流：最大10A。
功耗：最大150W。
工作温度：-40°C至+85°C。
湿度：0%至95%无冷凝。
尺寸：230mm x 165mm x 80mm。
重量：约5kg。
通信接口：以太网、RS485。
防护等级：IP65。
产品规格
输入电压范围：38-115V AC。
输出电压范围：±5V、±15V、±24V DC。
输出电流：最大10A。
功耗：最大150W。
工作温度范围：-40°C至+85°C。
湿度范围：0%至95%无冷凝。
尺寸：230mm x 165mm x 80mm。
重量：约5kg。
通信接口：以太网、RS485。
防护等级：IP65。
系列
GE DS200DCFBG1BLC属于GE Mark V系列控制系统的一部分。
特征
多场景电源供应：为驱动器提供系统控制级电源，支持38-115V AC输入，频率范围0-500kHz，适应宽电压波动环境。
内置交直流监控电路：实时监测电枢电流/电压、励磁电流、交流线路信号，确保设备运行状态精准反馈。
灵活配置与诊断功能：支持12个跳线与7个DIP开关自定义参数，适配不同外部需求。通过2个LED与1个霓虹灯指示器实时显示运行状态，结合5个测试点，简化故障排查流程。
工业级防护与稳定性：采用三重保险丝保护，防止电流中断或浪涌冲击，延长设备寿命。工作温度范围-40°C至+70°C，兼容恶劣工业环境，支持长期连续运行。
兼容性与扩展性：与DC2000、AC2000、CB2000、ME2000、FC2000等GE驱动器交叉兼容，适配Mark V系列可选板及替换板。支持数字量输入信号处理，可扩展至传感器、执行器等设备的实时监测。
作用
GE DS200DCFBG1BLC的主要作用是为驱动器提供稳定的直流电源，并通过反馈信号实现对运行状态的实时监控。此外，它还为机柜风扇供电，从而确保系统的正常运行。
用途
发电厂：用于控制和监测发电设备的励磁系统。
大型电机驱动：用于控制大型电机驱动系统的励磁。
工业自动化：用于机器人、传送带、机械设备等的精确控制。
水处理：用于水净化厂的泵和传感器。
石油和天然气：用于钻井机械和安全系统的控制。
应用领域
GE DS200DCFBG1BLC广泛应用于以下领域：
工业自动化。
励磁系统。
发电设施。
制造过程。
水处理厂。
运输系统。
